Solidworks工程图如何制作半剖图

2025-05-22 09:11:51

1、首先打开要制作半剖视图的工程图；

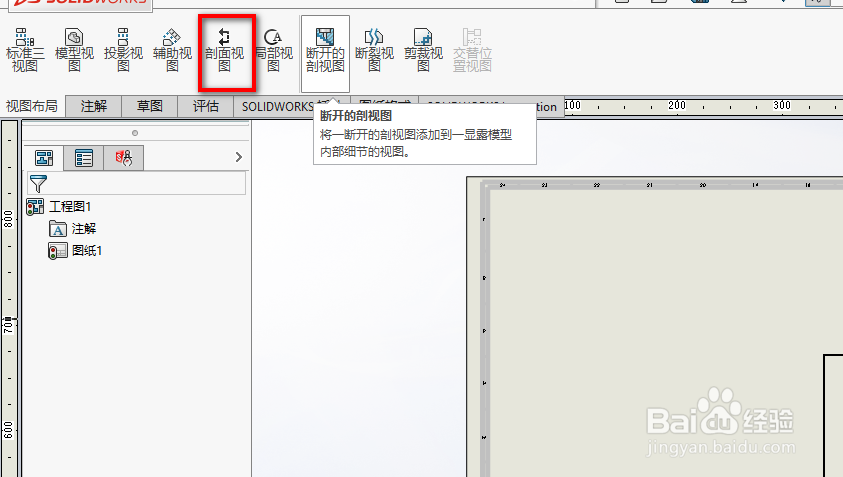

2、接着点击工具条上的剖面视图；

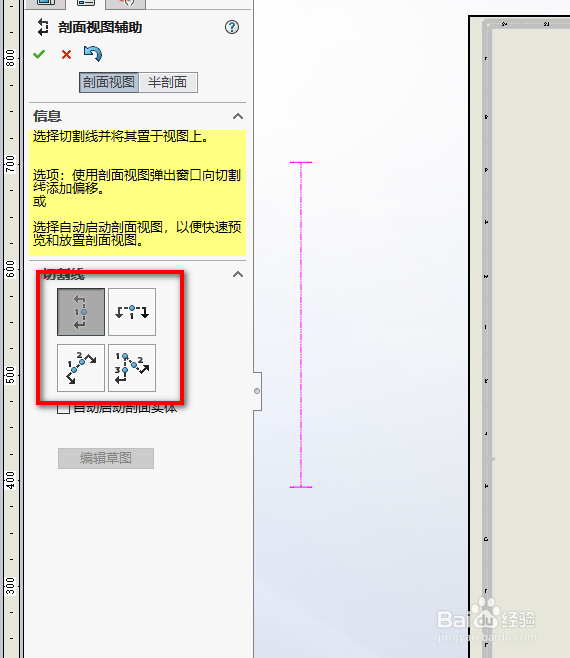

3、然后在左侧选择切割线的类型；

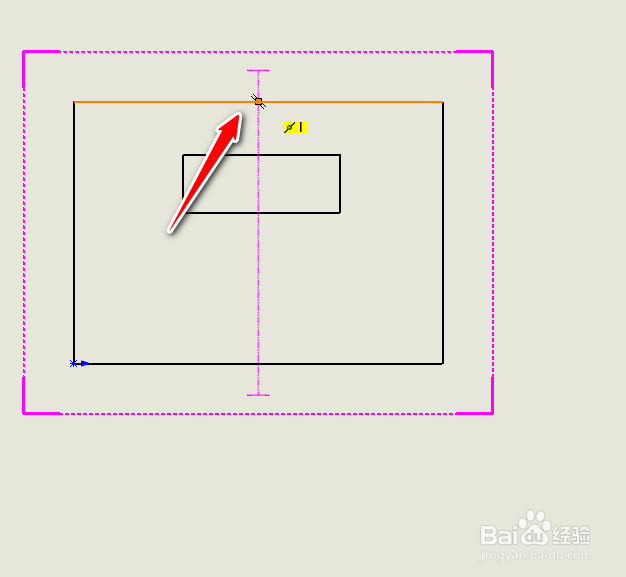

4、然后移动鼠标到视图上合适的位置，单击下鼠标左键；

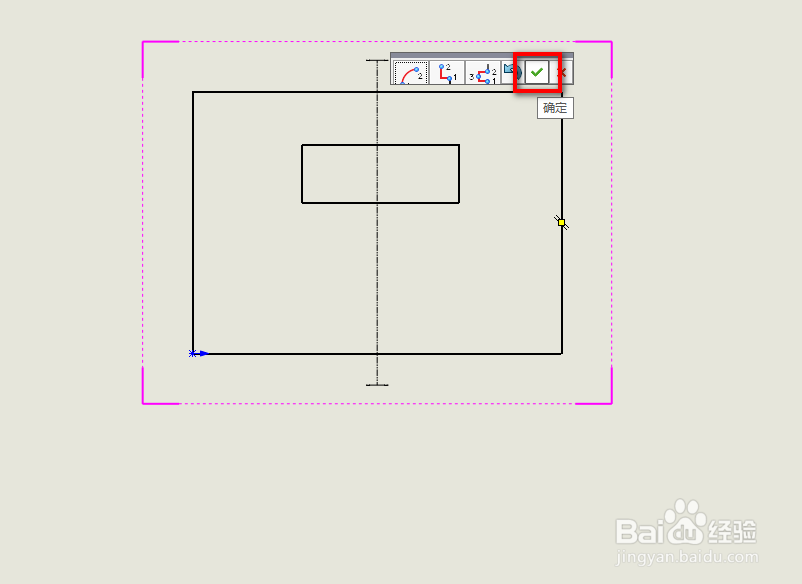

5、弹出工具条上，点击对号；

6、然后就会生成一个剖面图，移动剖面图到合适的位置，点击鼠标左键，就完成了绘制。
