cad阵列怎么用

1、在cad软件里面选择需要阵列的图形

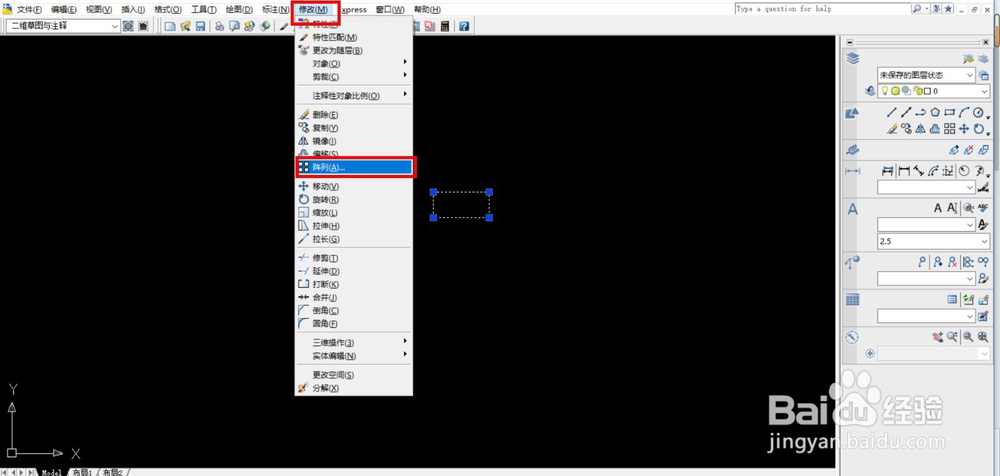

2、找到修改命令下面的阵列工具

3、阵列分为矩形阵列和环形阵列，我们先介绍矩形阵列

4、设置行和列阵列的个数，和距离，豹肉钕舞设置好之后点预览，预览没有问题就点接受，如果还要修改就点修改，回到设置界面修改

5、行列的个数很好理解，这里我们解释一下行偏移，行偏移的数值就是高度，是第一个图形的最左下角的点到阵列的第二个图形最左下姹州比蹼角的点的距离，这中间要减掉图形本身的高度，才是阵列后两个图形中间的距离，列偏移的数值就是宽度，这两个数值要着重注意

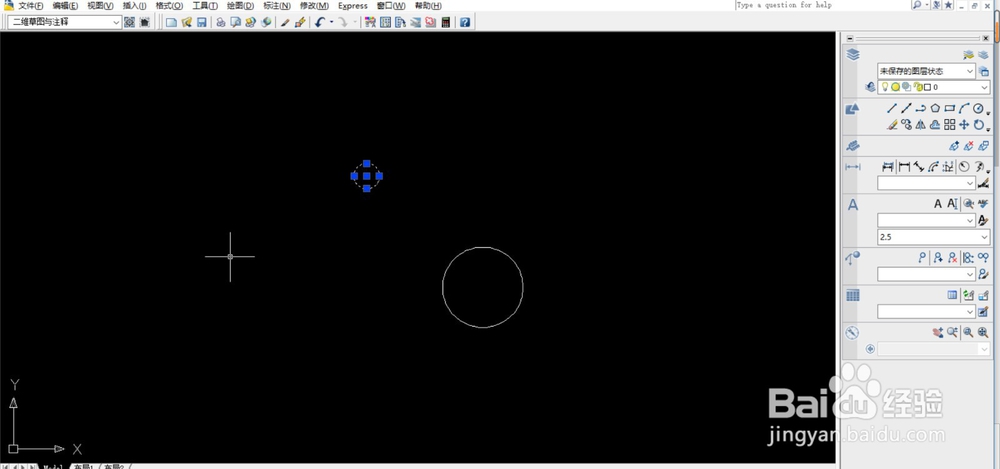

6、下面介绍环形阵列，选择要阵列的对象

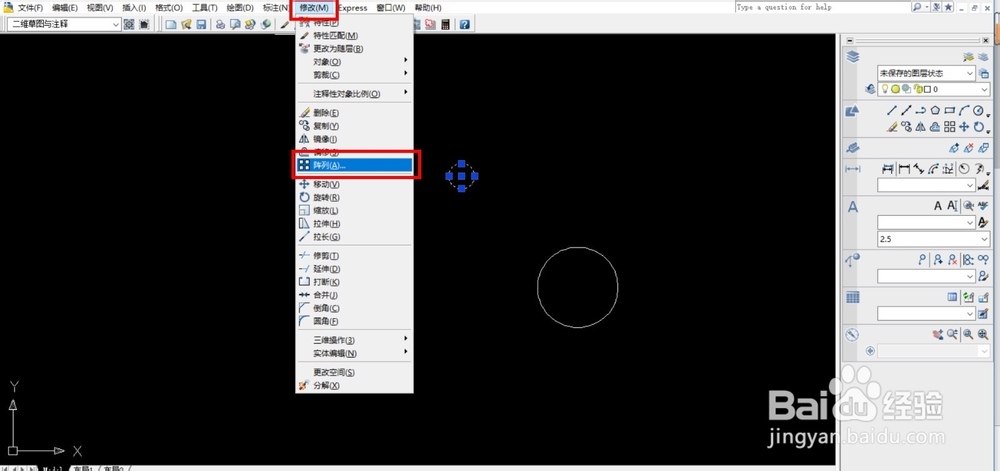

7、找到修改-阵列，进入环形阵列

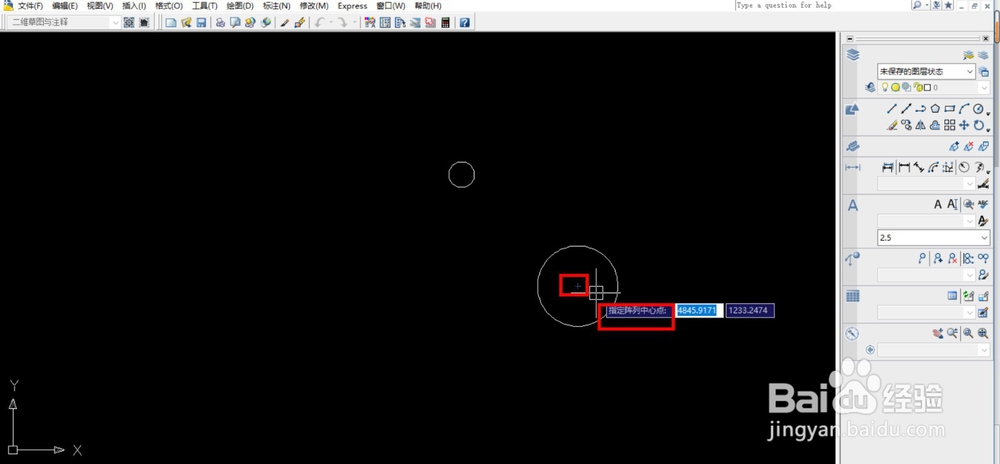

8、点击中心点，选择阵列的中心点

9、这里我选择大圆的圆心

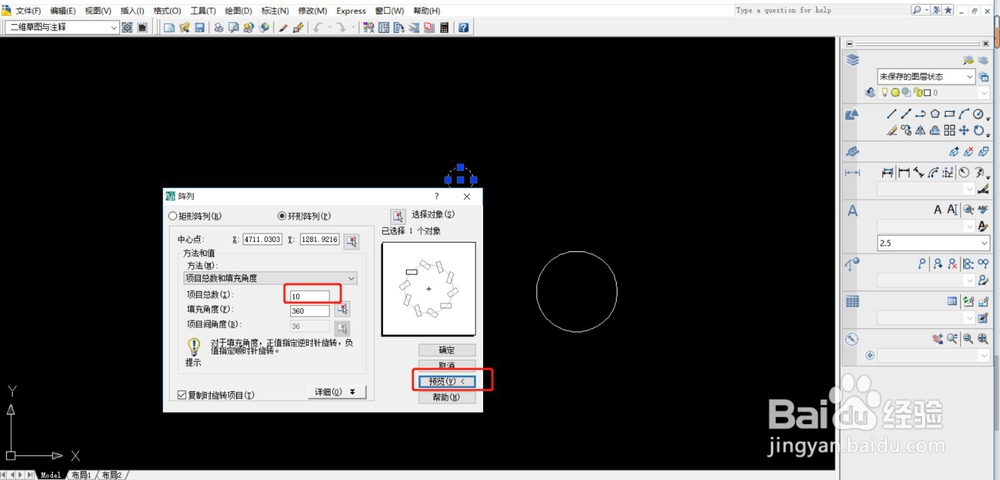

10、设置好阵列的数量，然后点预览

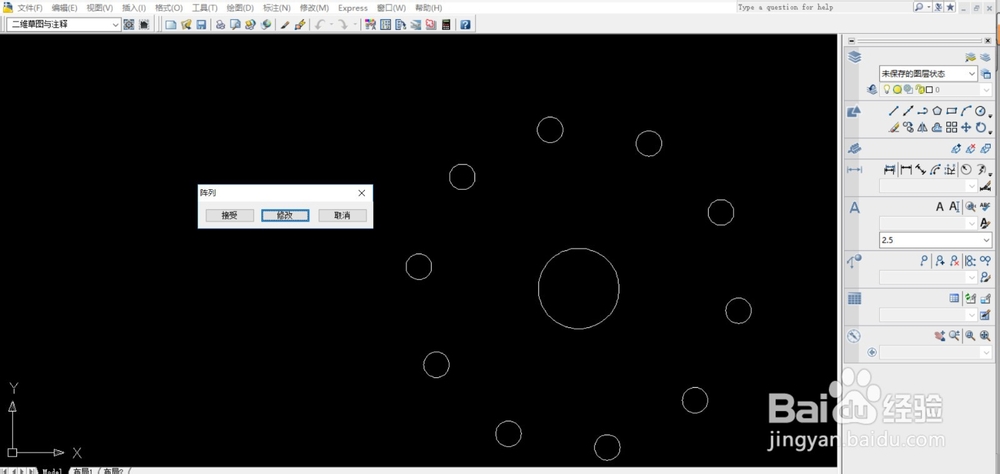

11、没问题后点接受，需要修改就点修改，回到设置界面，重新设置
