如何利用awr设计一个分布参数低通滤波器

2025-06-28 07:03:08

1、•要求: 1.使用微带线电路或者带状线电路实现。 2.指标: □截止频率为3GHz, □通带内增益大于-5dB; □阻带内4.5GHz以上增益小于-50dB。 □通带内反射系数要求小于-25dB。

2、新建一个project和一个新的电路原理图,设置仿真的频率范围和间隔,设置全局变量的单位。

如何利用awr设计一个分布参数低通滤波器

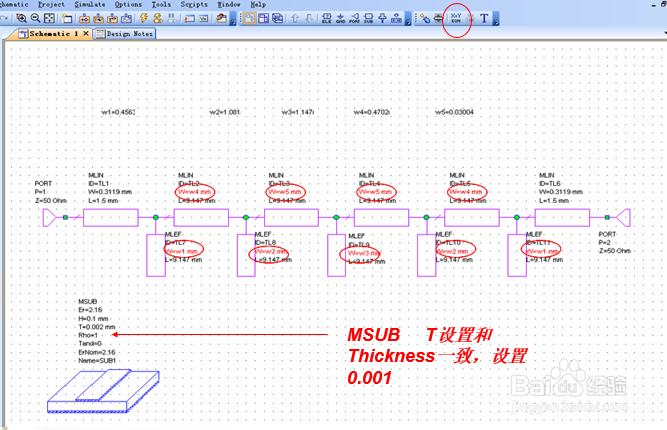

3、创建一个原理图,在原理图中放置5个MLEF,然后使用MLIN对开路线进行连接,MLIN为线性微带线。

如何利用awr设计一个分布参数低通滤波器

5、确定MSUB(基板)参数,在tools下拉菜单中点击txline

如何利用awr设计一个分布参数低通滤波器

7、设置优化变量(w1,w2,w3,w4,w5) 直接点击X=Y按钮或者在draw下拉菜单中点击add equation

如何利用awr设计一个分布参数低通滤波器

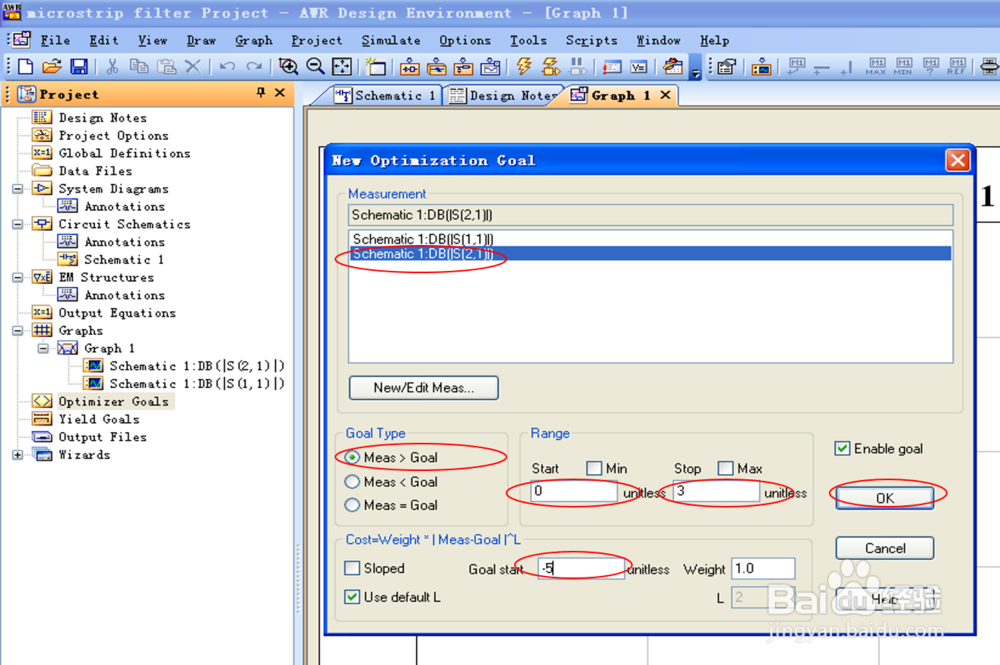

9、设置优化目标参量 0-3GHz,S21>-5dB. 4GHz以上,S21<-50dB. 0-3GHz,S11<-25dB

如何利用awr设计一个分布参数低通滤波器如何利用awr设计一个分布参数低通滤波器如何利用awr设计一个分布参数低通滤波器如何利用awr设计一个分布参数低通滤波器

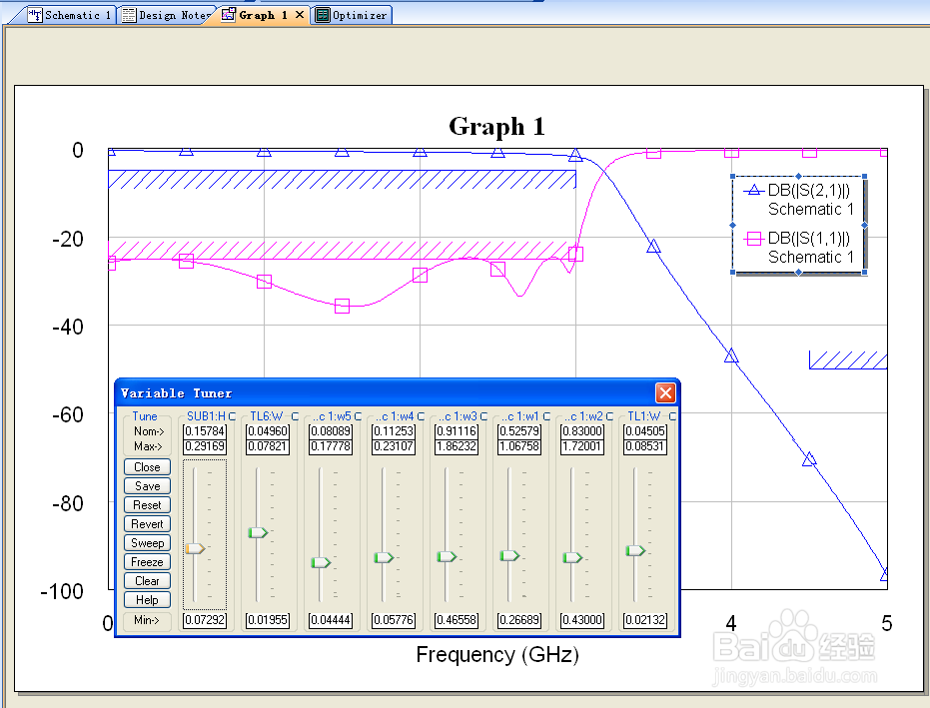

13、运行结果

如何利用awr设计一个分布参数低通滤波器如何利用awr设计一个分布参数低通滤波器
