有光就能用iPhone太阳能充电器动手做

2025-10-22 14:14:51

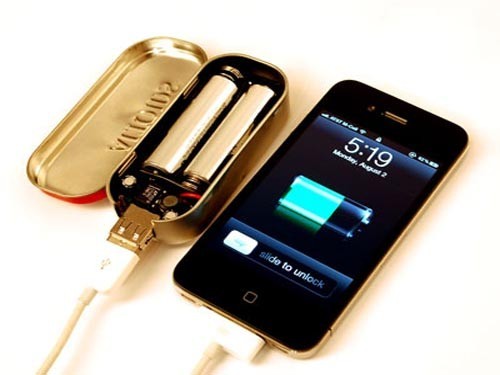

1、装MintyBoost套装。本来是把装电池在盒内,

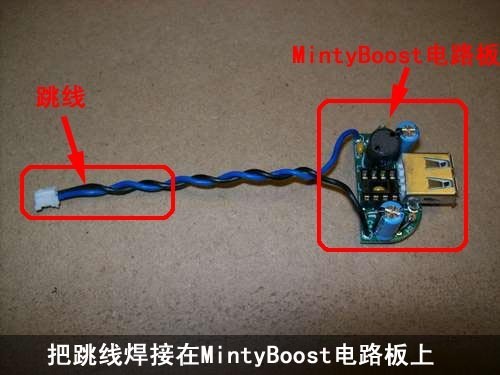

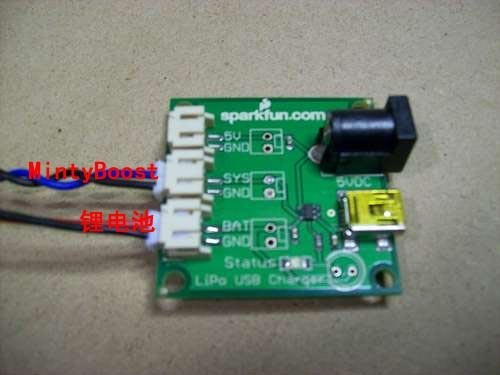

这里是把跳线焊接在MintyBoost的电路板上。它会把MintyBoost电路与锂电池充电器电路相连。正负极要连接无误。

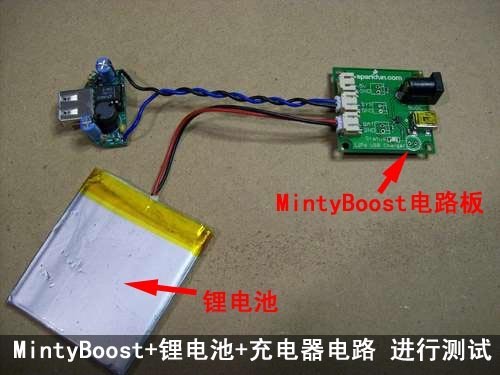

把MintyBoost和锂电池以及充电器电路连接起来进行测试。(保证电池有电荷)



有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

2、在空薄荷糖盒壁上切一个正方形开口,作为USB接口摆放的位置。



再用双面胶把MintyBoost电路板固定在盒内。



有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

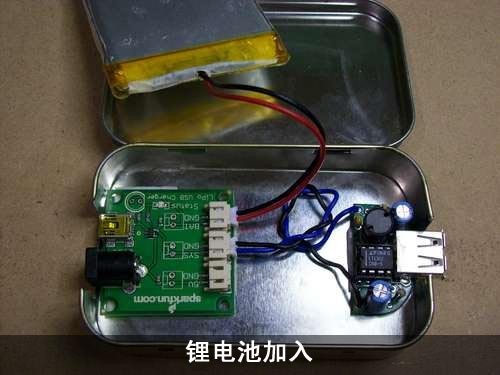

3、在盒在另一侧切口,把锂电池充电器电路板固定进来,当然用的还是双面胶。



再把两块电板还有锂电池三者相连。



有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

4、接下来就要考虑怎么把连接太阳能电池了。

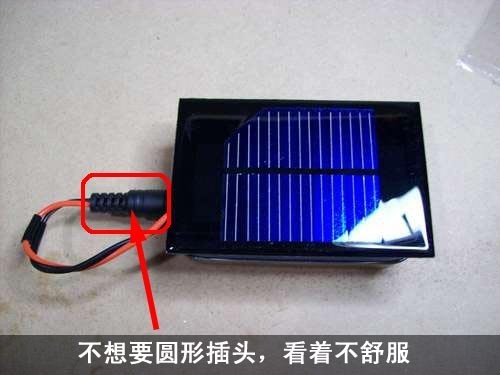

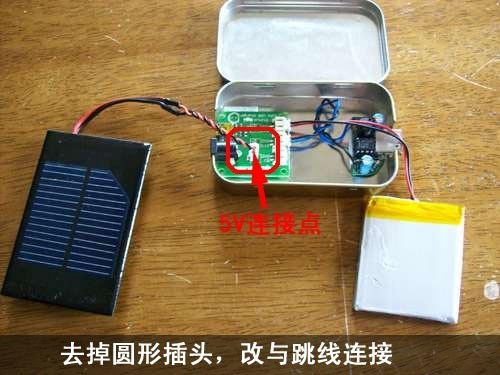

有两种方法供选。一种是太能电池外接引线变短,直接插在充电器对应插口上。方法二就是把外接线换成跳线,插在充电电路板标有5V的连接点上。由于没有多余的跳线,只能把一个分叉的旧线焊接到电路板5V处。用第二种方法显然更干净利落,否则一个大圆插头露在外面看着不太爽。



有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

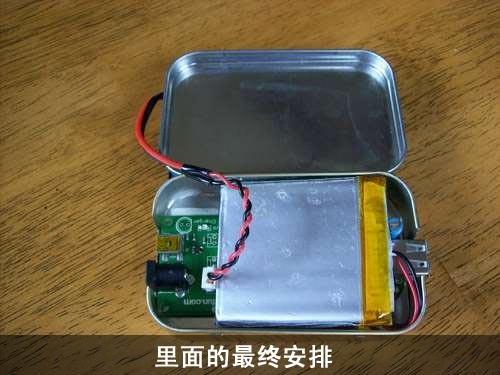

5、基本搞定!来看看整体效果。

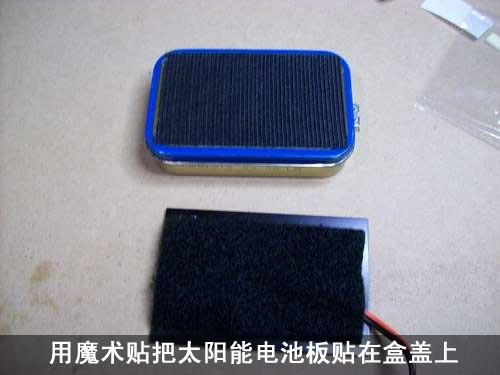

接下来用5厘米宽的魔术贴把太阳能电池贴在盒子上。

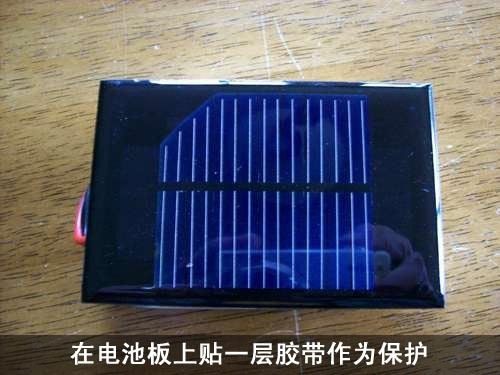

再用一层胶带把它包好最为保护。



大功告成!现在把这个装置拿到太阳光下,或者室内日光灯下充电,充电时红色LED小灯会变亮。



电充满之后再连上你的iPhone, iPod或者任何USB设备就可以充电了。



有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

有光就能用iPhone太阳能充电器动手做

1、利用太阳能充电,环保节能。



2、体积小,装置简单,便于携带。



3、电量大:3.7伏,2000毫安时。接受3.7V-7V的电量输入。



4、拿掉太阳能电池又可以充当USB供电装置。



5、用电量稍微大一点的太阳能电池,比如(6V/250毫安时),大概用5半个小时就能给iPhone充满电,对于iPod Touch,4小时足够了。
