Auto CAD 怎样使用阴影填充

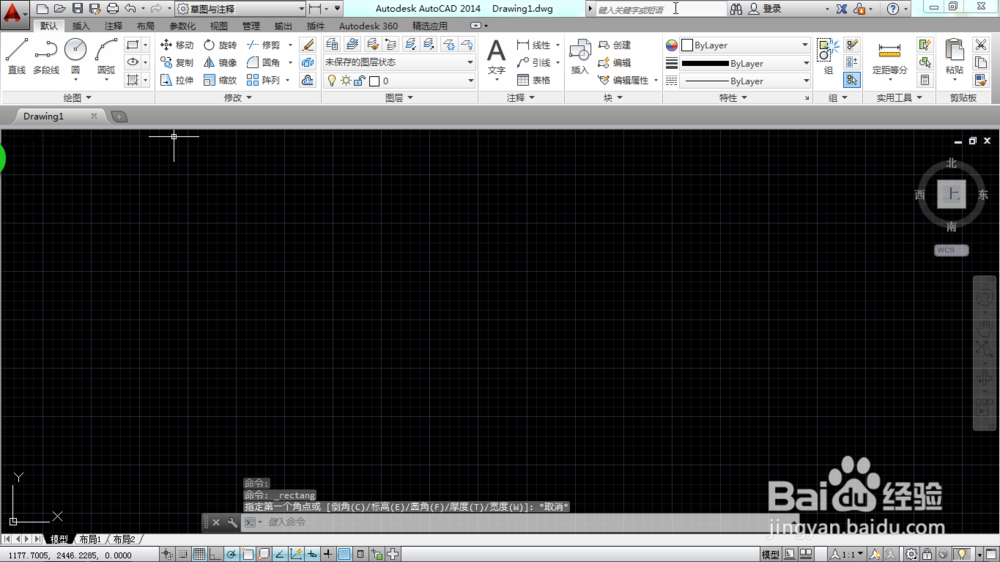

1、首先我们打开软件CAD，笔者以自己的CAD 2014为例实例讲解，其他版本功能几乎无异。

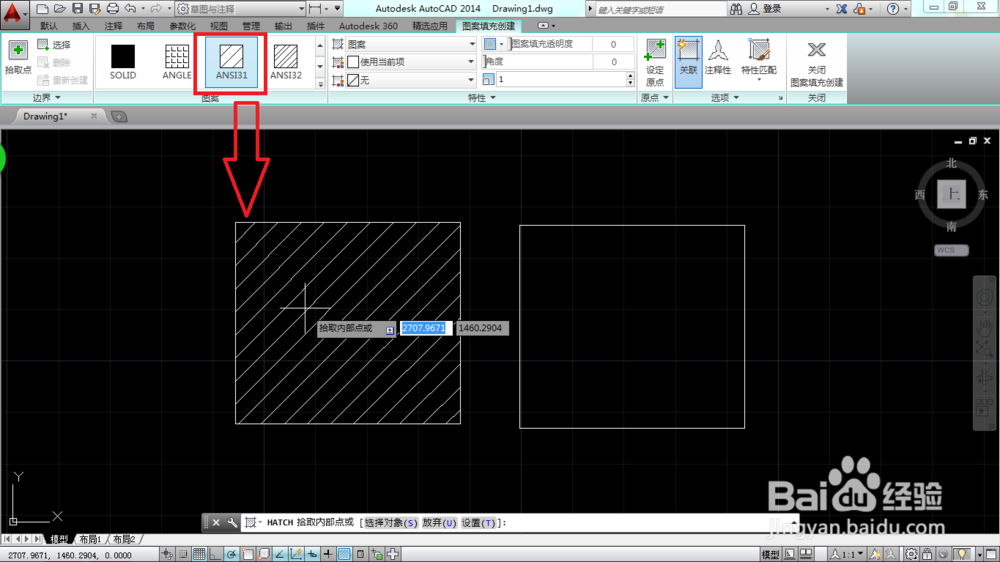

3、然后在下图所示区域选择填充的线宽，这需要根据国家标准选取，笔者以0.3mm为例示范。

5、可以看到菜单栏变了，填充选项全部都显示出来了。

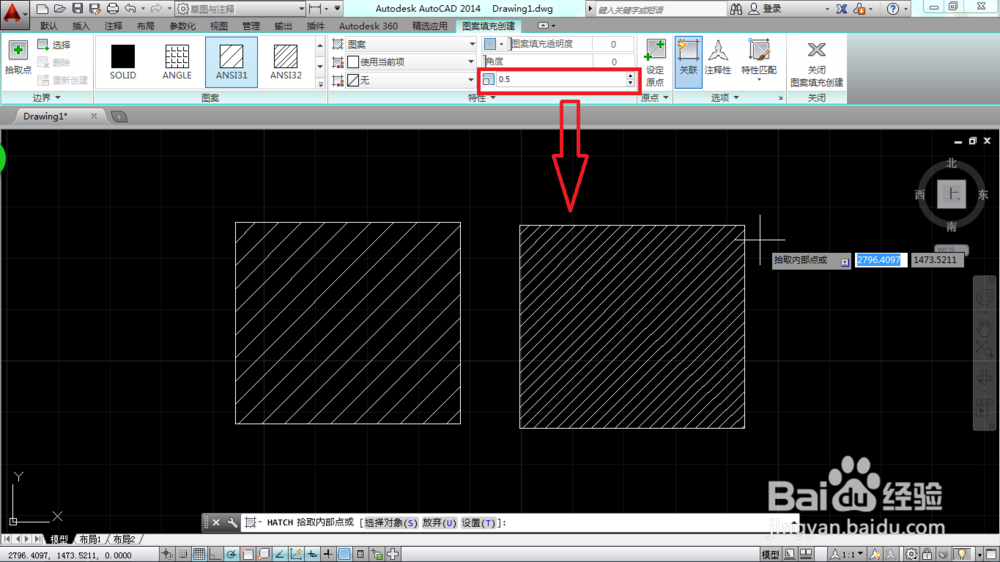

7、有时需要根据图纸大小调整阴影线密度，怎么调整呢？在下兔脒巛钒图所示红色框框范围内修改数值，数值越小，线条越密。下图右框是数值0.5，左框是1.0，可以很显然地看出差别。

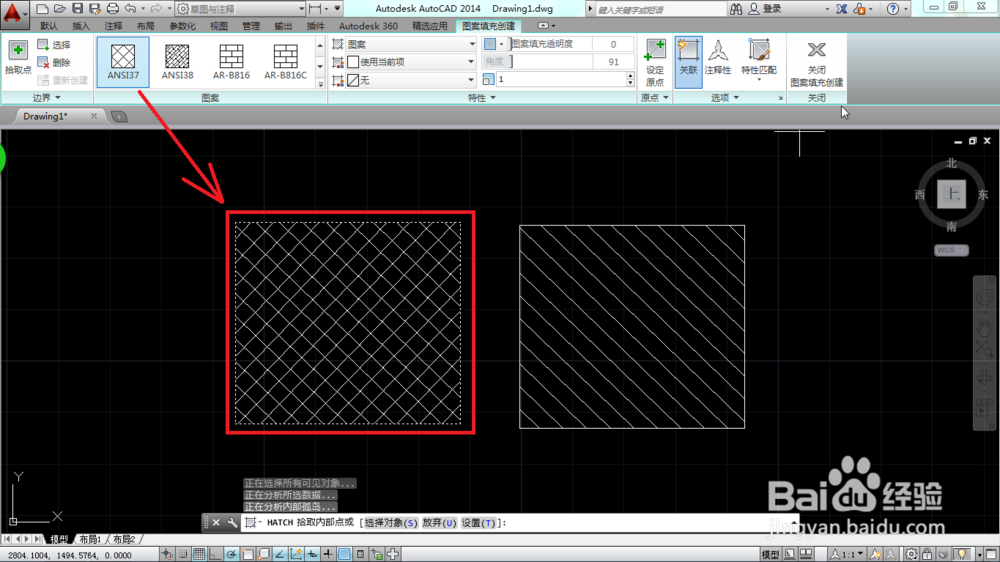

9、有些时候我们还需要表示零件的剖面，比如密封圈之类的零件，我们需要使用相交线来表示，怎样做呢？首先点击下图所示红色区域来调整线型，找到ANSI37线型。

10、找到之后使用新线型填充试试看，可以看到现在变成了交叉线。
