HTBZ-H变压器综合测试台的低压特性试验说明

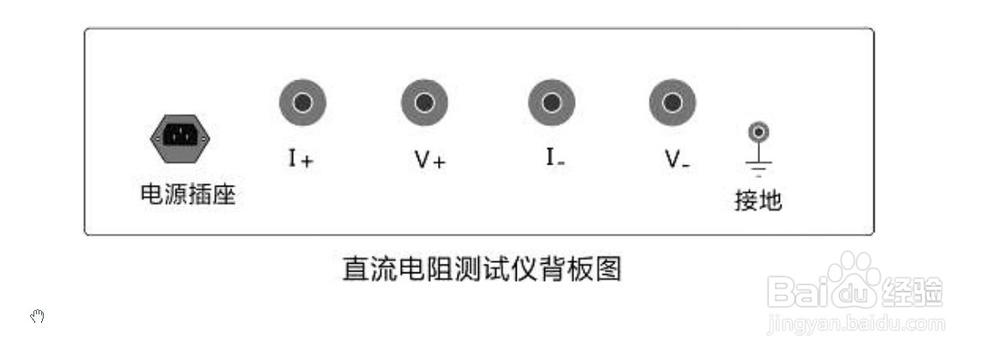

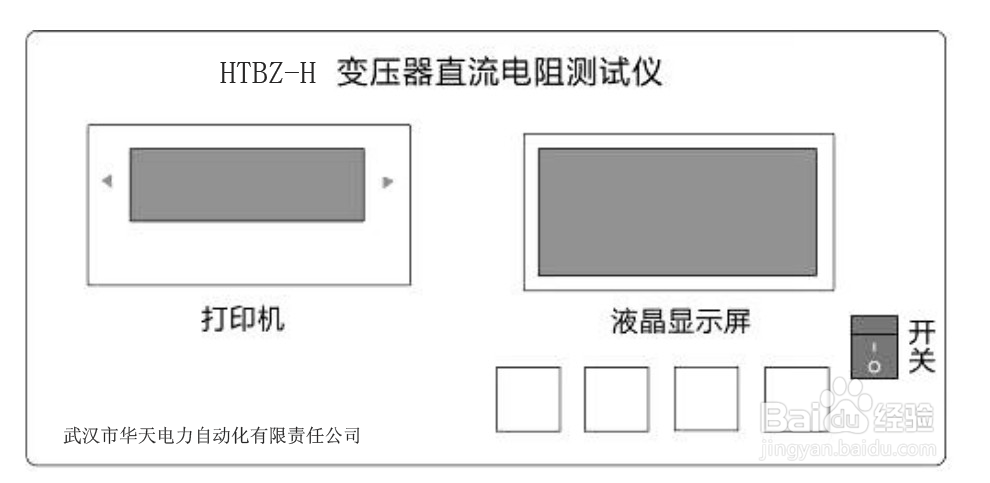

1、首先看一下测试台的面板功能键

2、1.1空载试验1.1.1将试验台的主控台与辅控台用航插线相连。1.1.2将试验台的“三相四线”连接到缍那傺蒙总电源上。1.1.3将实验台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。1.1.4将试验台“接被试变压器”接线柱与被测试的变压器的低压侧相接。1.1.5把仪器的电源插上，根据空负载的使用说明书把仪器背后的短接线接好。1.1.6合上空气开关，这时总电源指示灯亮，打开控制电源锁开关。1.1.7打开空负载测试仪的电源开关，仪器显示屏显示友好界面。1.1.8设置特性测试仪的参数（操作详见空负载使用说明书）。1.1.9按下“三相合闸”按钮，三相合闸指示灯亮。1.1.10按下“低压特性合闸”按钮，低压特性合闸指示灯亮。1.1.11按下所需的电流档的按钮，相应的电流指示灯亮。1.1.12按下升压按钮可点动升压，同时升压指示灯亮。1.1.13观察特性测试仪上的电压指示，达到需要电压时停止升压。如升压过程中出现不正常状况，请按下“急停“按钮，可马上停止试验，调压器自动降到零位。1.1.14操作特性测试仪，打印出测试数据。1.1.15按下“三相分闸“按钮，三相分闸指示灯亮，调压器开始自动降压，当电压降到零位，降压指示灯熄灭，把所选试验项目分闸，实验完毕。

3、1.2负载实验1.2.1台体接线与空载实验相同，只是将“接被试变压器“接到被试变压器的高压侧，而低压侧凛戈甭桶短接。1.2.2操作步骤同空载实验。1.2.3设置特性测试仪测量负载时的参数（操作详见空负载使用说明书）。。1.2.4操作步骤同空载实验。1.2.5观察特性测试仪上的电流指示，达到需要电流时停止升压，如升压过程中出现不正常状况，请按下“急停“按钮，可马上停止试验，调压器自动降到零位。1.2.6操作多功能测试仪，打印出测试数据。1.2.7按下“三相分闸“按钮，三相分闸指示灯亮，调压器开始自动降压，当电压降到零位，降压指示灯熄灭，把所选试验项目分闸，实验完毕。
