翻样案例实战教程：[3]独立基础实战（二）

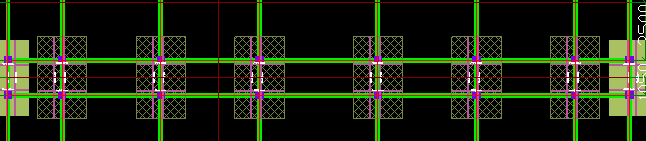

1、Ϸ办公楼中这两种都涉及到了，如图所示：

2、今天先跟大家分享底部/顶部均配筋的形式，涉及到JC-2'/4两个独立基础。

通过分析我们发现，这两个独立基础均有一边比较长，大于2500，按规范要求需进行缩尺配筋。软件计算设置默认都边长大于2500时，受力筋缩进0.1倍边长，我们下料时不需要考虑。

3、针对这种配筋形式，其难点在于顶部配筋的计算。在这个案例中，我们需要借助筏板基础计算独基的顶部配筋。我们以JC-4为例进行讲解。

1、绘制筏伐板基础，通过放坡做成跟独基大小一样，布置筏板面筋后计算得出结果，再调整独立基础，最后通过构件数据刷功能将调整结果刷到其他构件中。

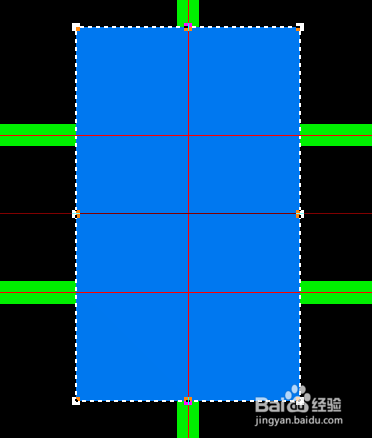

2、定义筏板基础，厚度为JC-4的总厚度600；然后绘制到图上，尺寸为5000*3000；如图

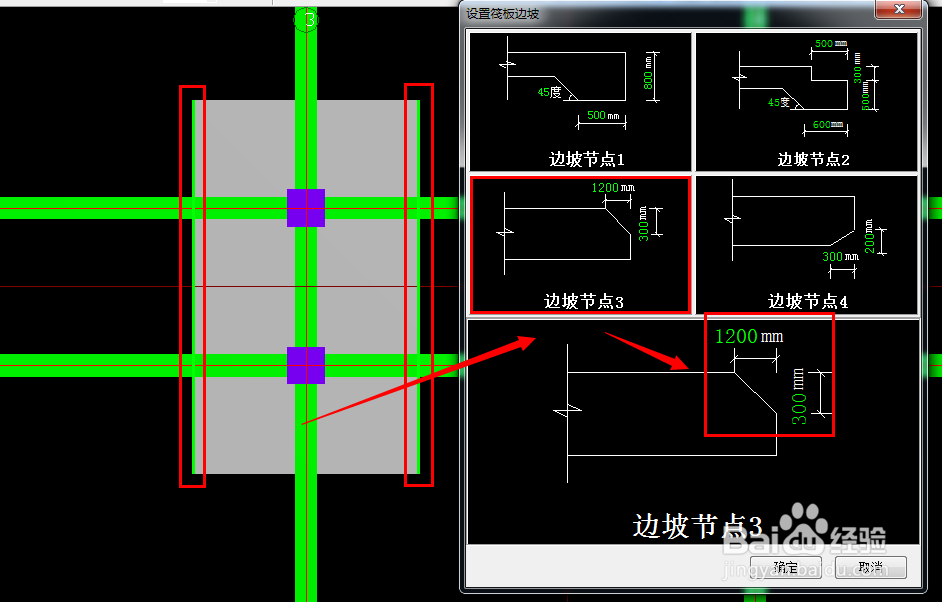

3、设置筏板放坡，左右放坡一致，如图所示：

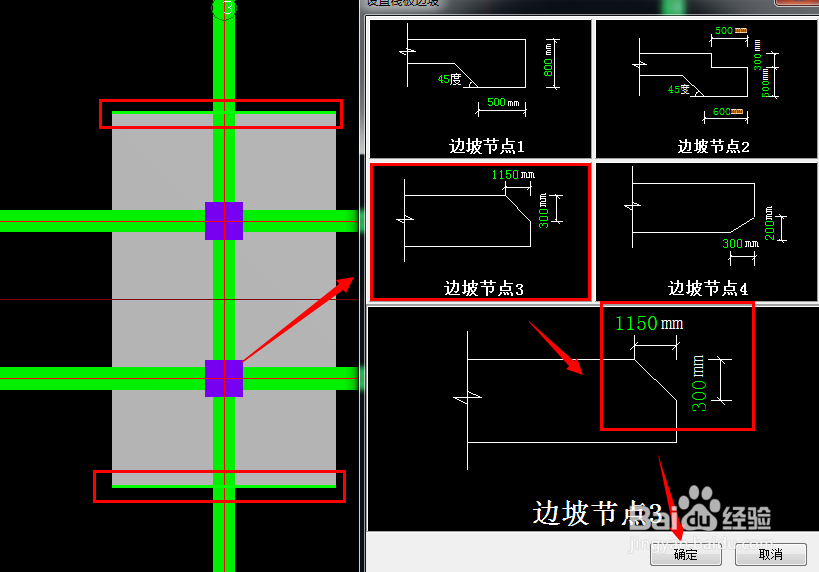

4、上下放坡一致，如图所示：

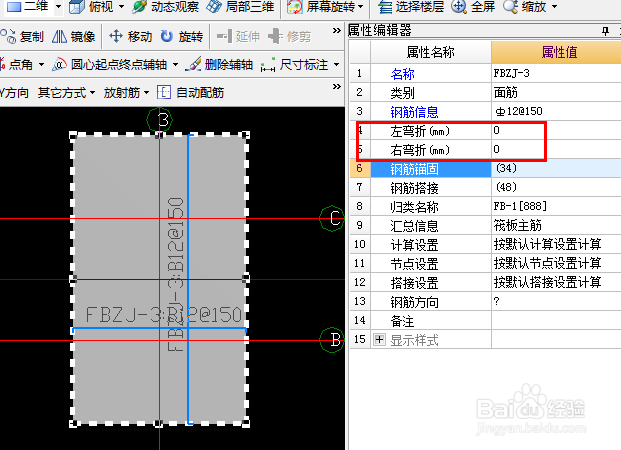

5、布置筏基面筋X&Y：b12@150,在属性中将左右弯折调整为0，如图：

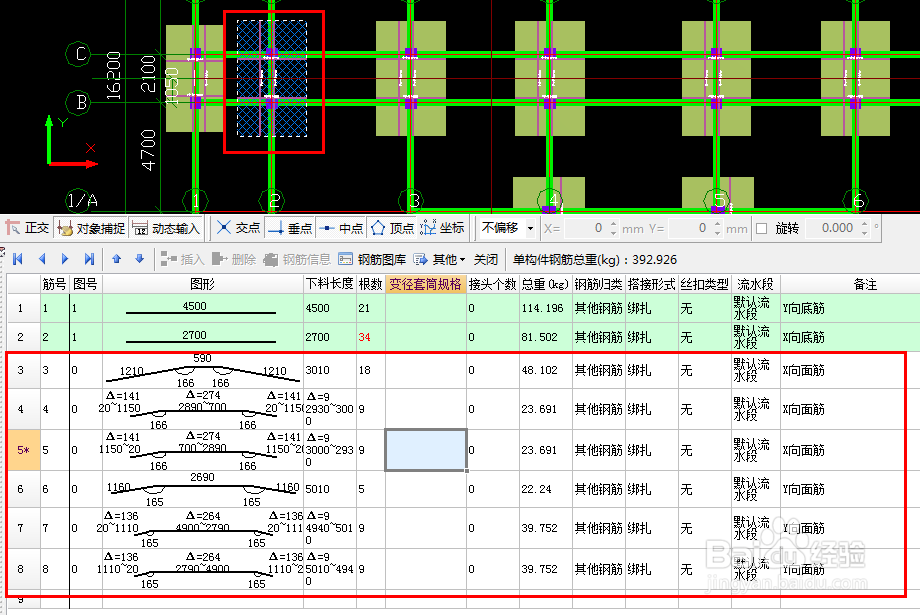

6、܉汇总计算后，将X向和Y向的计算结果复制到JC-4的编辑钢筋中，然后锁定，如图所示：

7、܉最后通过构件数据刷将调整后的结果刷到其他JC-4中。

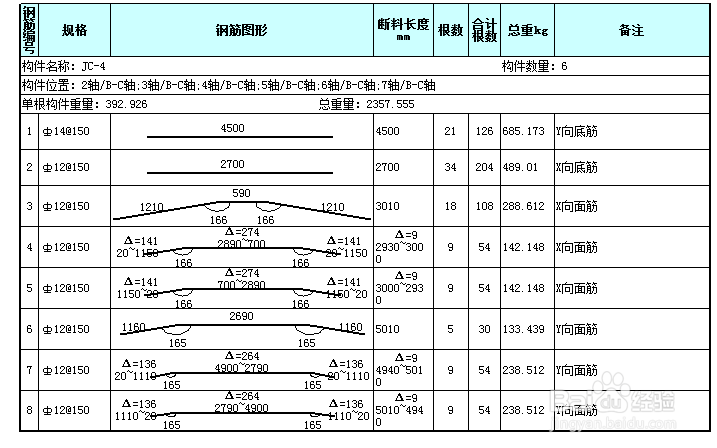

8、܉JC-4的料单结果如下：
