使用CAD绘制复帧图形符号

2025-07-18 07:08:56

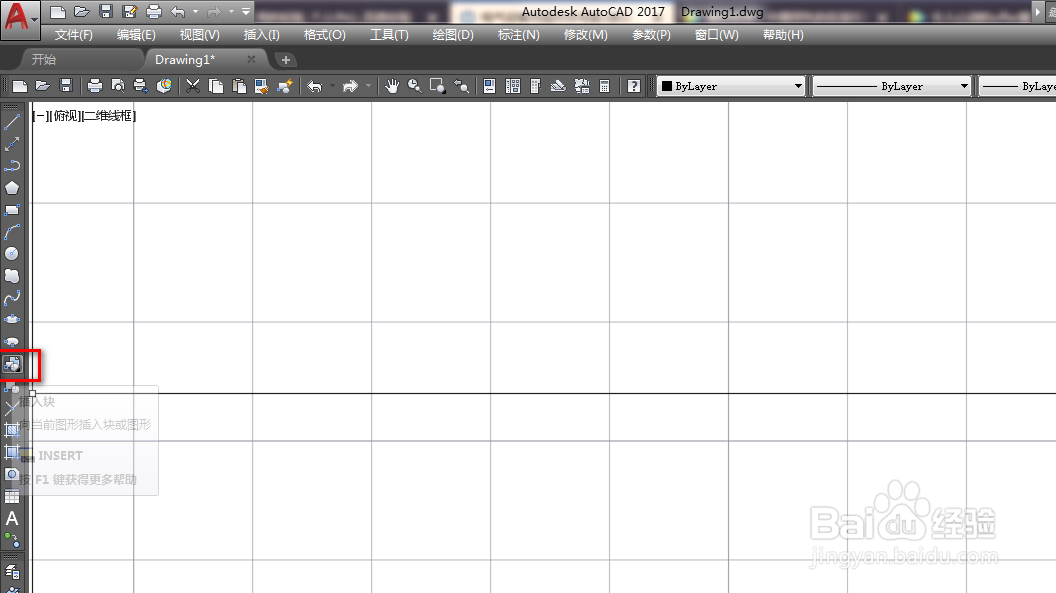

1、打开CAD，点击左侧工具栏的插入块工具，如下图。

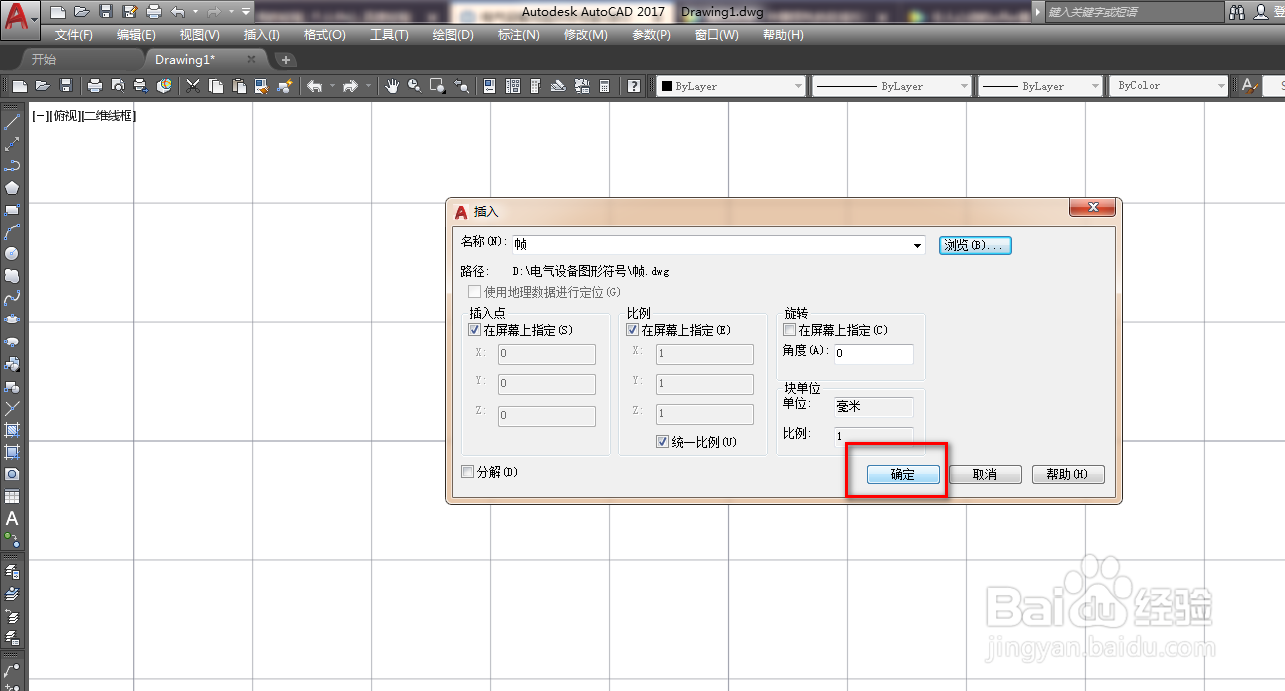

3、在插入对话框，点击确定，如下图。

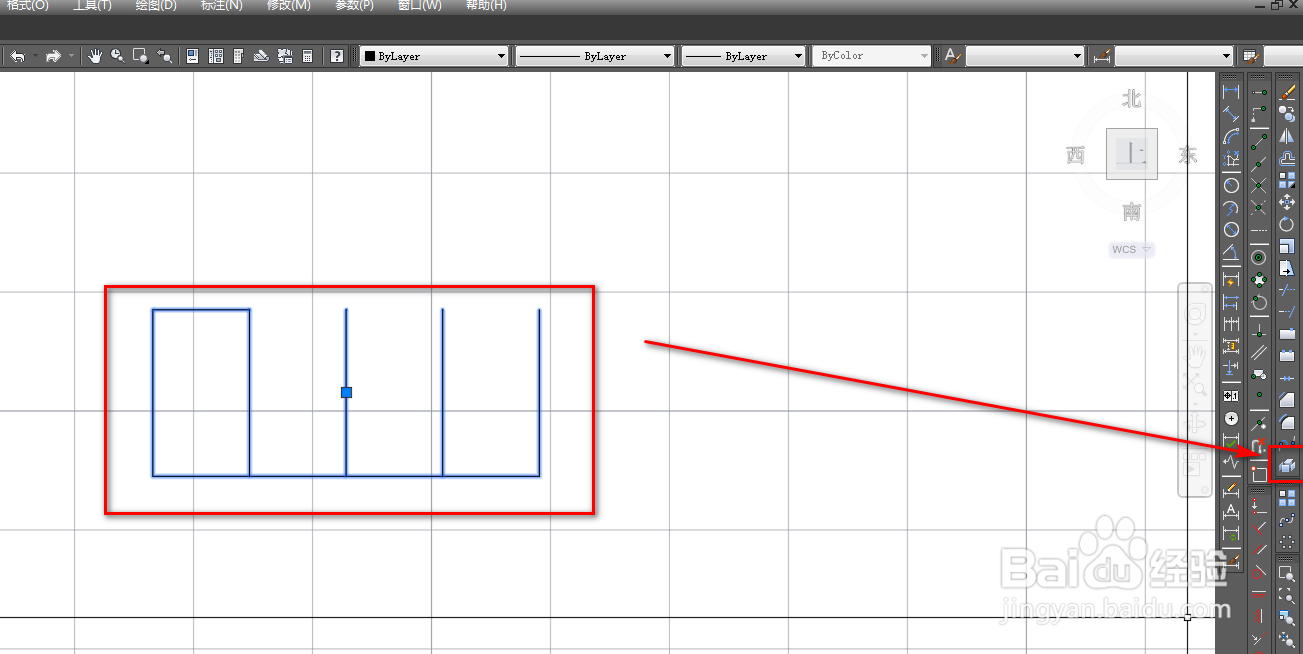

5、选中插入的图块，点击右侧工具栏的分解工具将其分解，如下图。

7、使用直线工具，以打断后的下半段竖线的中点为起点绘制一条横线，如下图。
