AutoCAD图纸单位英寸和毫米转换方法

1、AUTOCAD单位的设置方法:设置单位的命令有以下两种方式: <1>.在命令窗口中输入UNITS（单位）命令<2>.单击菜单栏中的“格式”菜单，选择“单位”命令

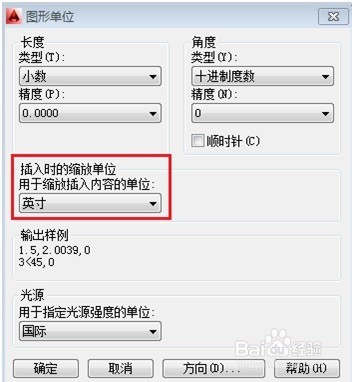

2、完成<1>或<2>后AutoCAD 将自动弹出“图形单位”对话框。

4、图纸单位转换的方法（英寸和毫米转换方法）：英寸和毫米确实跟CAD的单位UNITS设置有关系，但在CAD中单位的设置对于单张图纸可以说没有意义，也就是说无法直接通过设置单位来转换图形的尺寸。我们可以试一下，如果我们绘制一个单位长度的线，无论单位设置为英寸还是毫米，测量出来都是1。我们开两张图，一张单位设置成毫米，一张图设置成英寸，在一张图中画一个单位长度的线，用复制（CTRL+C）和(CTRL+V)复制到另一张图中，我们会发现100毫米的直线复制到英寸为单位的图中，尺寸还是100，也就是100英寸，到是不会进行任何转换的。也就是可以说，CAD单张图纸是无单位的。在单位设置对话框中很明确地说明了CAD中单位的作用，如下图所示。

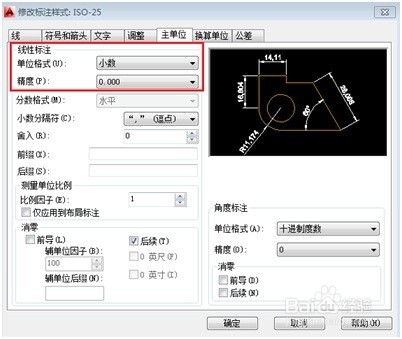

7、2.将标注“主单位”为默认值。命令栏输入“dimstyle”;或菜单栏“标注”下拉菜单中点击“标注样式”。

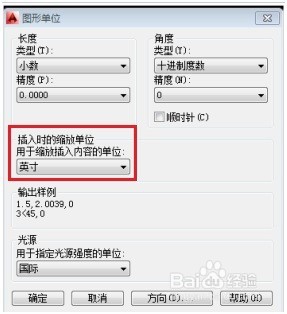

9、新建文档“练习2”，设置“图形单位”，长度类型无“无单位”，插入时的缩放单位设置为“毫米”。

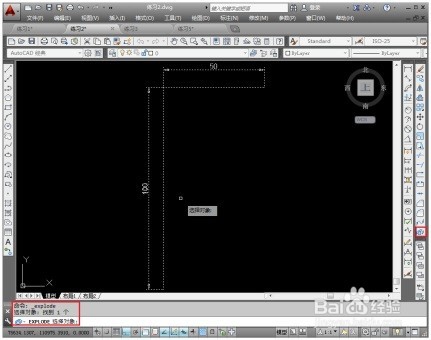

15、绘制图形并标注尺寸，图中的横线长度为50毫米，竖线长度为100毫米；

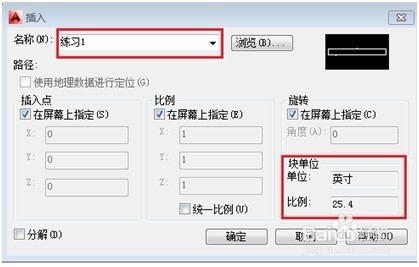

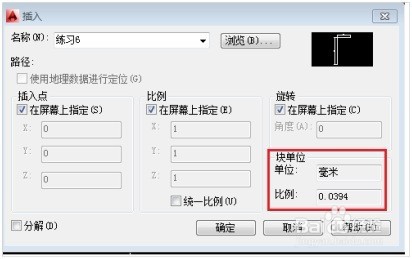

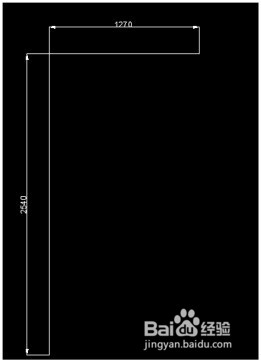

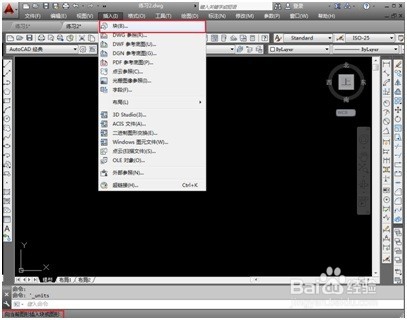

17、插入“练习6”图块，可以看到插入比例为1/25.4=0.0394，插入后分解命令“explode”，分解图形后如下，尺寸变成英寸单位了。

18、至此，图形单位转化方法介绍完了
