UG建模环境中多边形的绘制

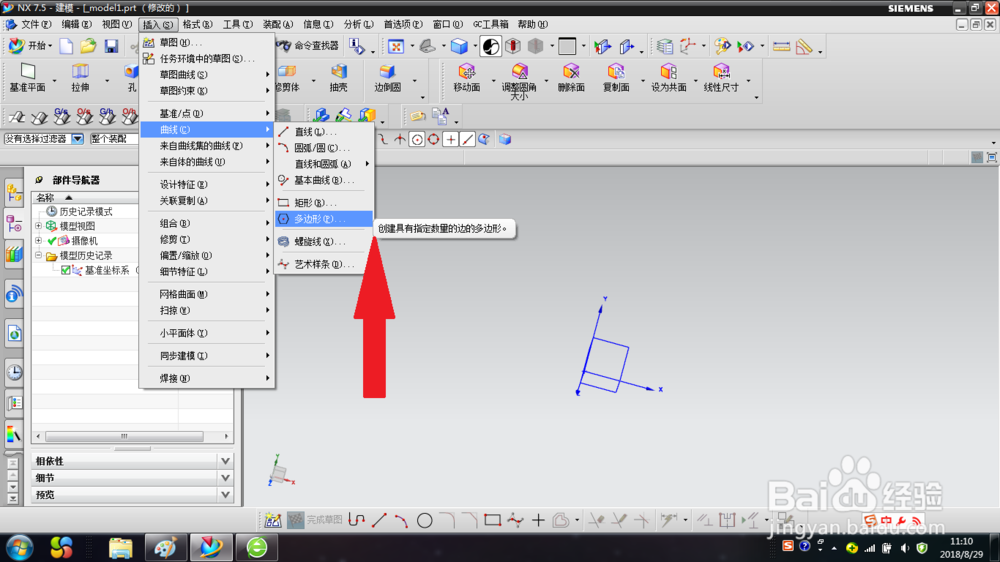

1、首先我们来看下建模环境中多边形命令的位置。如图

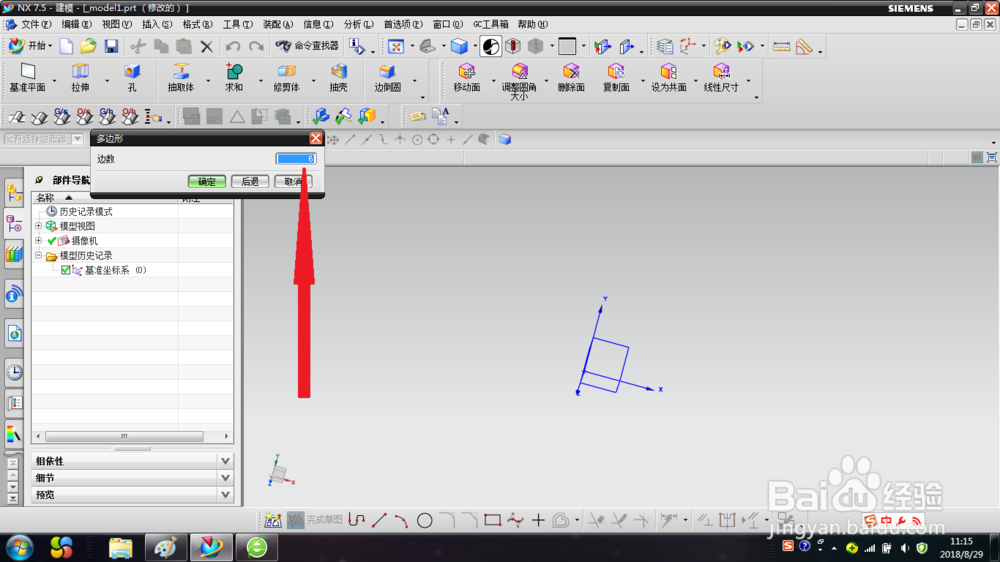

2、选择多边形后，出现如图界面，输入想要的边数，点击确定

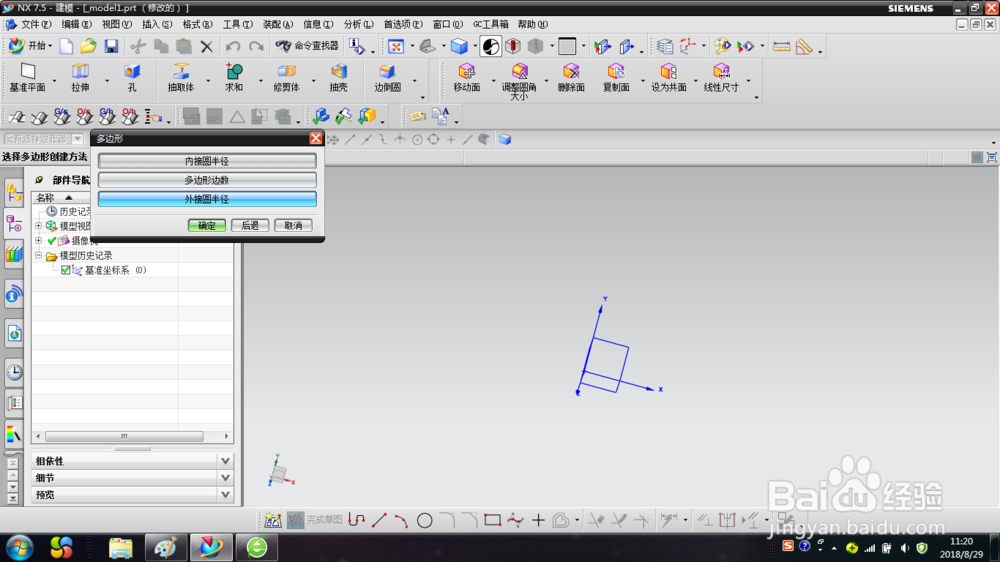

3、如图出现了绘制多边形的三种方式，1、内接圆半径，2、多边形边数，3、外接圆半径。下面分别讲述他们的用法

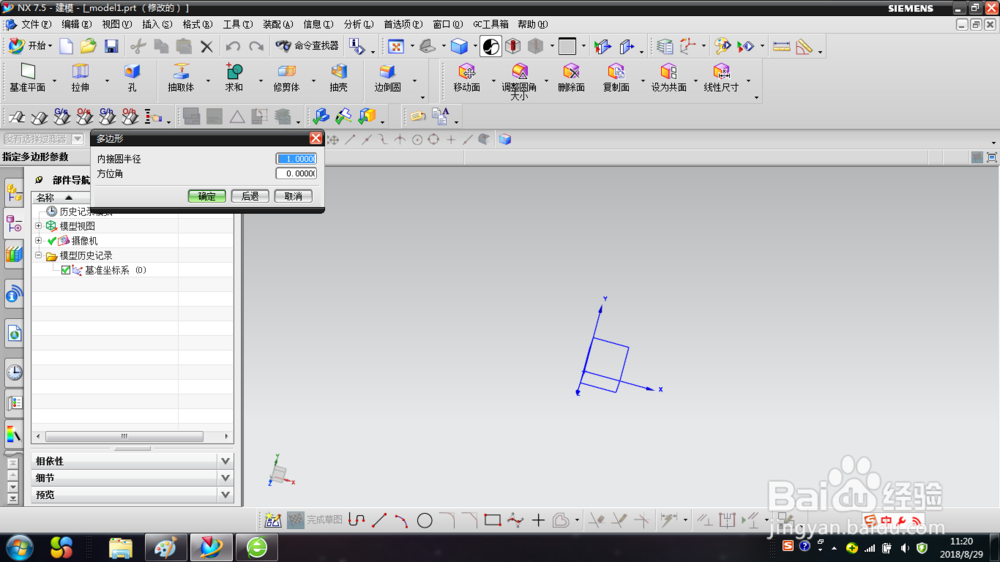

4、内接圆半径，点击内接圆半径，出现如图界面，输入半径和方位角，点击确定，

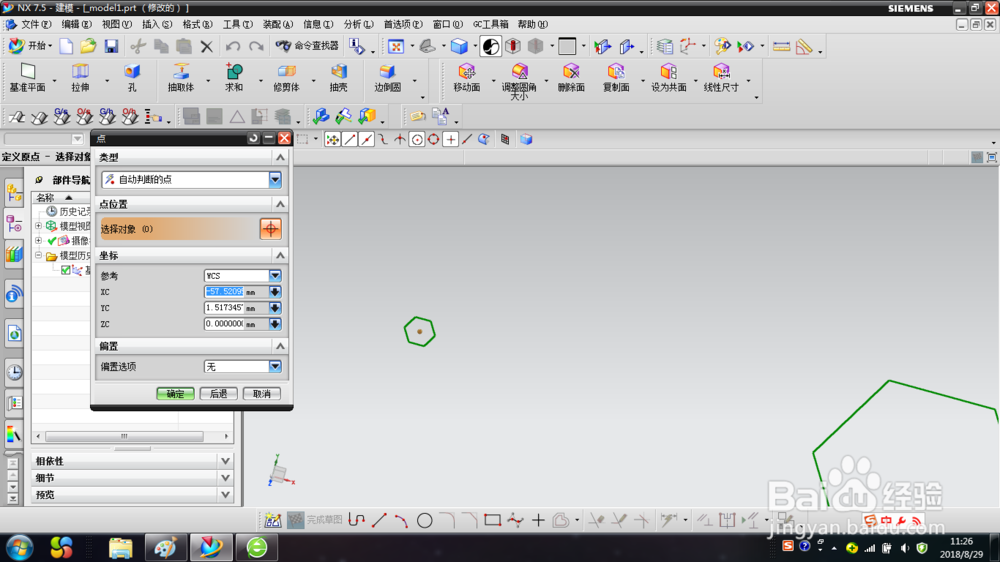

5、点击确定后，显示点对话框，如图，然后指定多边形中心位置，点击左键即可，

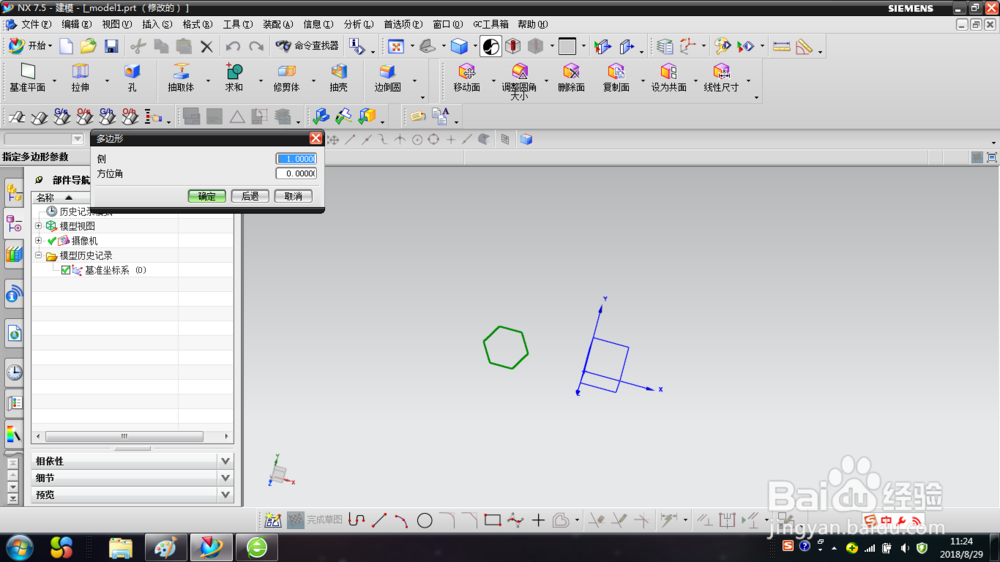

6、多边形边数，选择多边形边数，出现如图界面，侧就是边长的意思，输入【侧】和【方位角】，点击确定

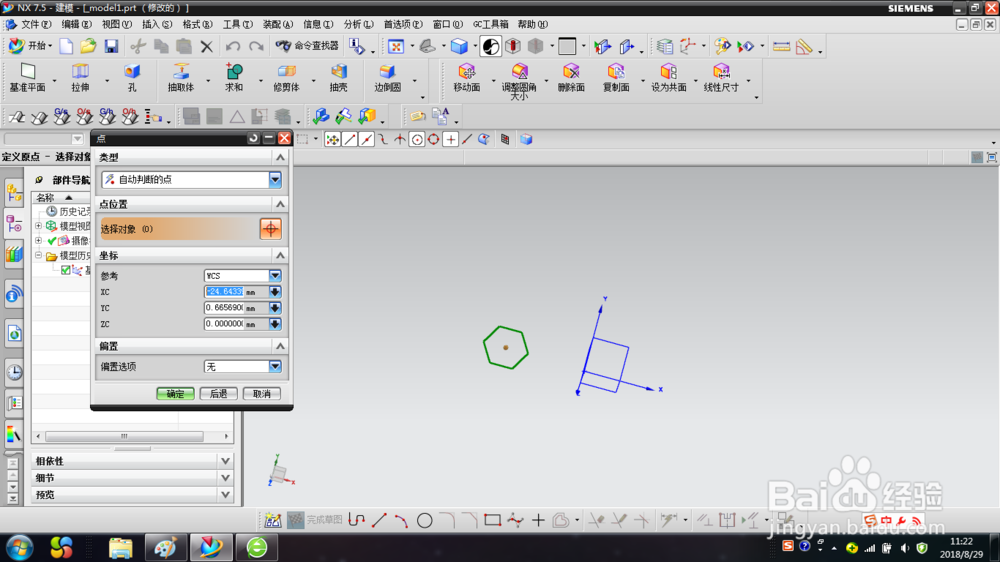

7、点击确定后出现点对话框，然后点击左键确定，多边形中心位置即可

8、外接癣嗡赧箬圆半径，就是利用外接圆创建多边形，选择外接圆半径，出现和第一种方法一样的截面，同样点确定，出现点对话框，绘制确定中心点即可
