PCB纳米涂层的操作工艺和注意事项
1、准备适合的容器,以刚好容纳下PCBA为准。
2、倒入适量的纳米防潮溶液(即青山新材纳米涂料),将PCB板浸入纳米液中。
3、让PCB板完全浸入纳米溶液中,浸泡约3-5秒,可以适当翻动,以达到更完整更均匀的结膜效果。
4、将PCB板从溶液中取出,TIS-NM纳米涂料的流挂液滴是很小量的,如图中PCB板右下角所示。
5、取出后常温晾置在干净的桌面,TIS-NM纳米涂层是纳米级厚度,肉眼几乎不可见,PCB做完涂层工艺后表面看起来依然很整洁干净,约5-10分钟可全干。

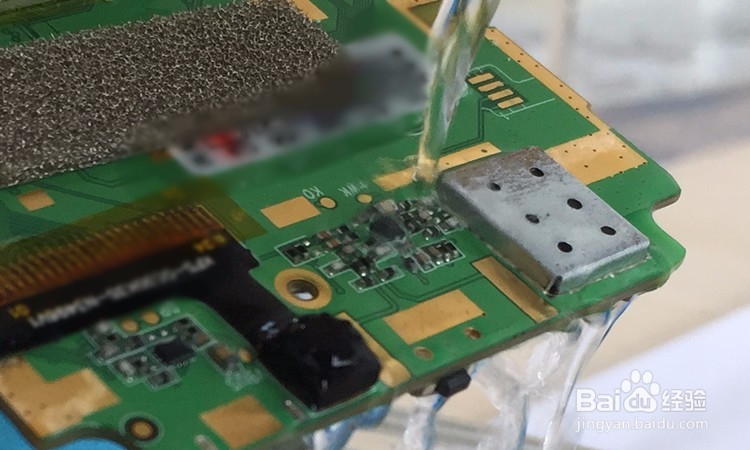

6、在PCB上滴水或者喷水观察纳米涂层的超疏水现象。
7、可以跟普通表面的PCB进行对比,做过纳米防水涂层的PCB表面的水滴更圆润,比较规则,像是同一个水滴的无限复制,只不过有大有小。而普通表面的PCB上的水滴则是成片状。
8、也可以对成品进行带电入水测试

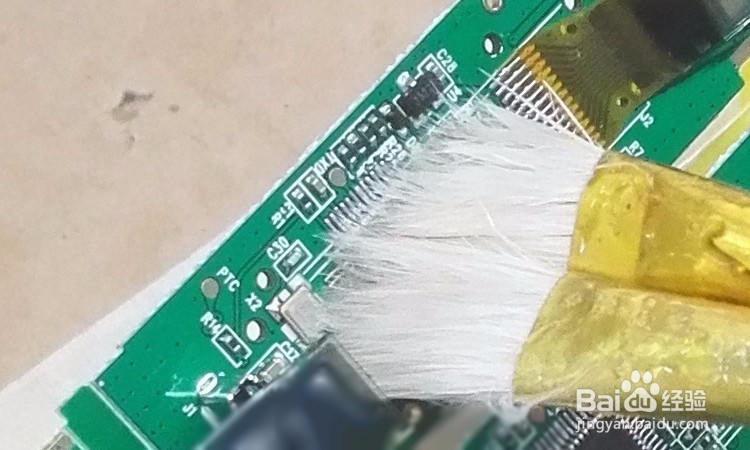

1、对于表面积较小的PCB板或者是维修局部元器件后原TIS-NM纳米涂层被破坏时可以使用刷涂的工艺。

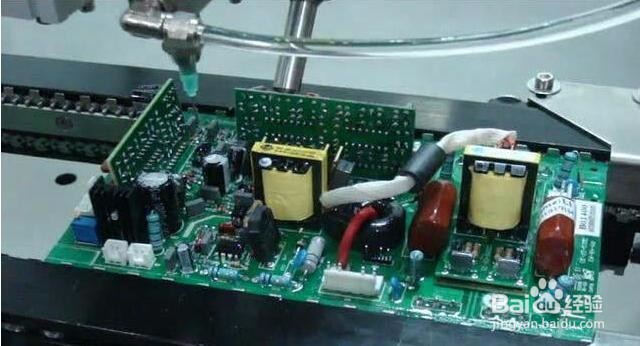

1、将纳米液直接淋到PCBA上的一种施工工艺,由于这种方式纳米涂料的挥发损失会相对较多,不推荐批量生产使用。
1、包括采用机器喷涂,采用便携式喷雾器人工喷涂,若采用机器喷涂,则需要调试相关机器参数,使其达到喷涂就绪状态,将PCB排列至夹具上,分批进行喷涂,操作方法因设备的不同而不同,因本文中TIS-NM纳米涂层不支持机器喷涂,在此不做详细介绍
