F166X 电气安装测试仪的使用（8、RCD跳闸电流）

1、将仪表拨盘拨到RCD跳闸电流检测档，打开仪表测试电源并连接好测试线。

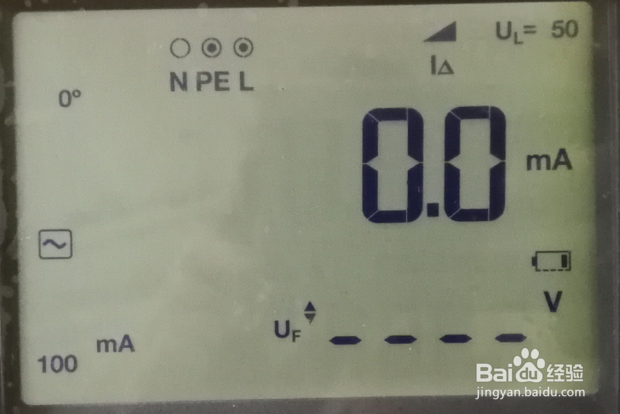

2、仪表应在被测回路带电的情况下进行测试，否则，轻按测试键后仪表发出“滴滴滴...”的警告音不能进行测试；仅当被测RCD回路带电时，仪表将会给出提示。如图所示。此时按F1可选择测试时的角度（0度或180度）；按F3可选择RCD的类型（1种直流2种交流及对应的延迟）；按F4可切换测试电流（10mA、30mA、100mA、300mA、500mA、10-700mA自定义）。

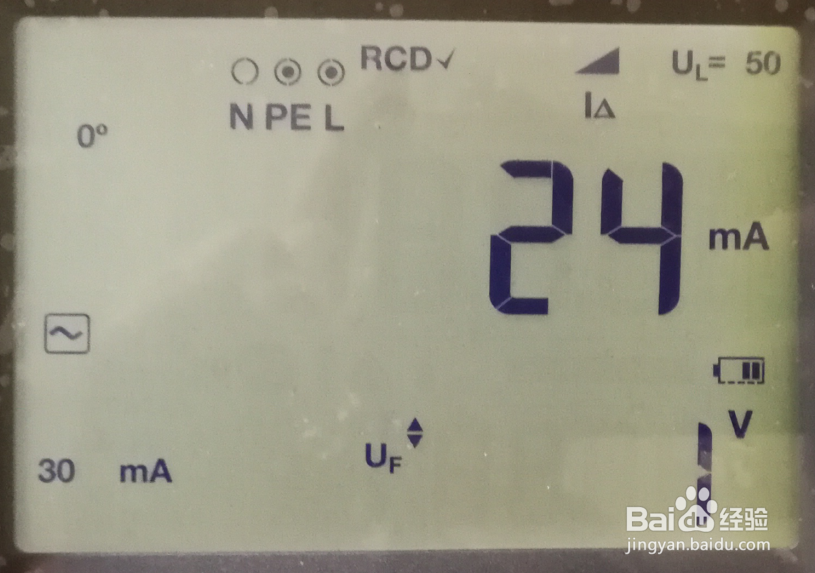

3、正确选择上述参数后，轻按“TEST”键后，仪器将会测试出RCD跳闸时的电流。

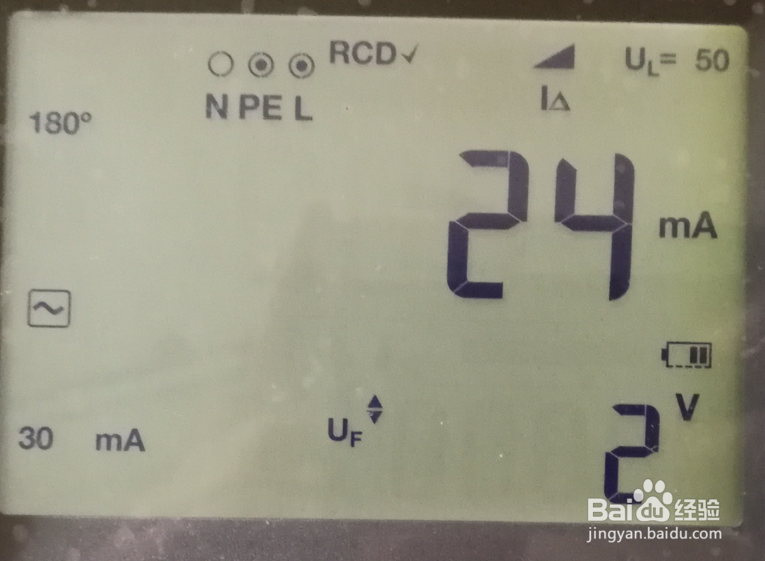

4、180度的测试值与0度的测试值一般相差不大。

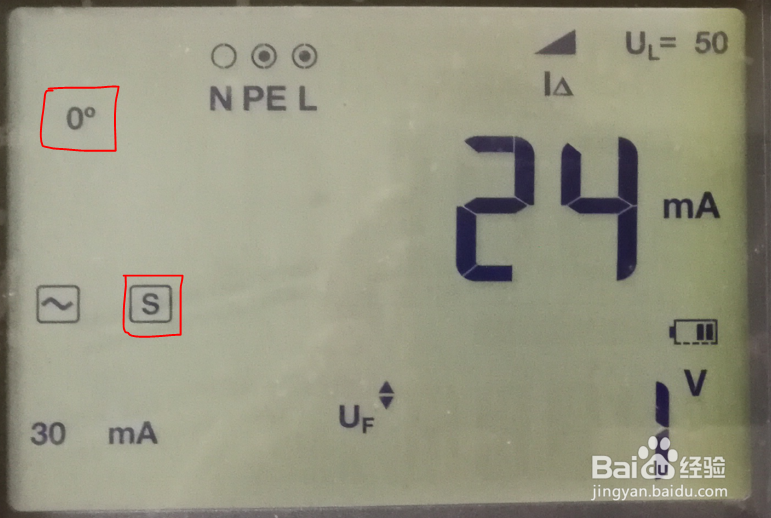

5、延时与否对测试结果影响不大。

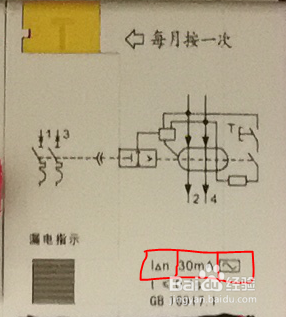

6、RCD本体上一般会标有它的参数，可根据此来选择测试参数。

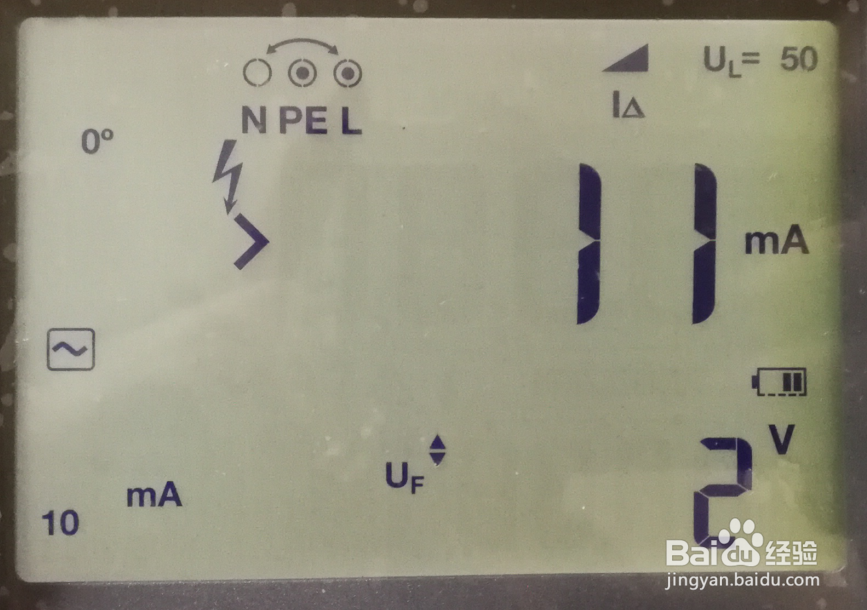

7、若测试电流选择过小，RCD将不会跳闸，仪表无法正确测试出RCD的跳闸电流。

8、若测试电流选择过大，RCD将快速跳闸，仪表来不及测试RCD的跳闸电流。
