cad折断线怎么画

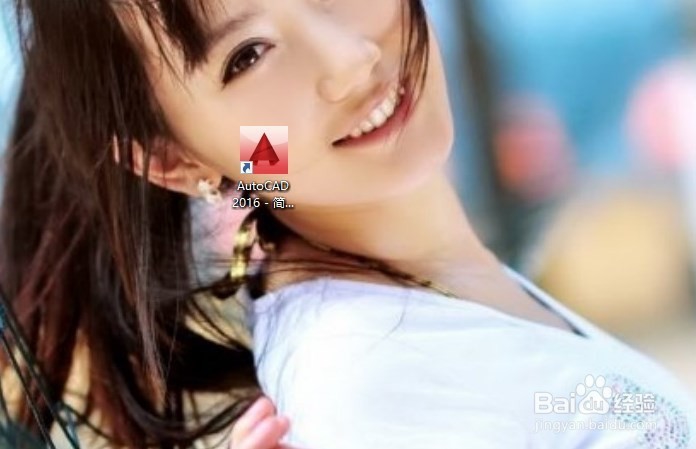

1、首先我们打开我们的CAD软件。（我这里使用的是2016版本。当然其他版本也可以使用这个方法）。

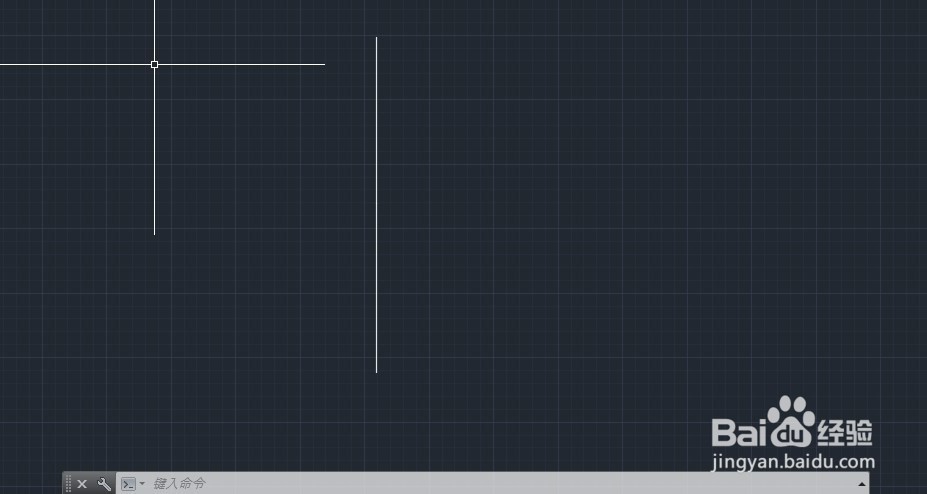

2、打开软件后我们按下快捷键L，选择直线。然后在图纸界面画一条直线。

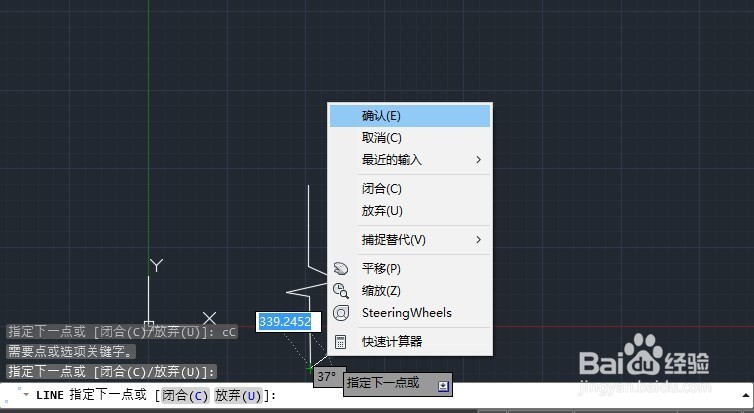

3、然后我们接着直线画出一条偏角的"Z"字母。再连续拉出一条直线。然后右键点击。选择确认就可以了。

4、这时我们可以看到”折断线“已经做好了（好像有一点小丑，嗯哼。）

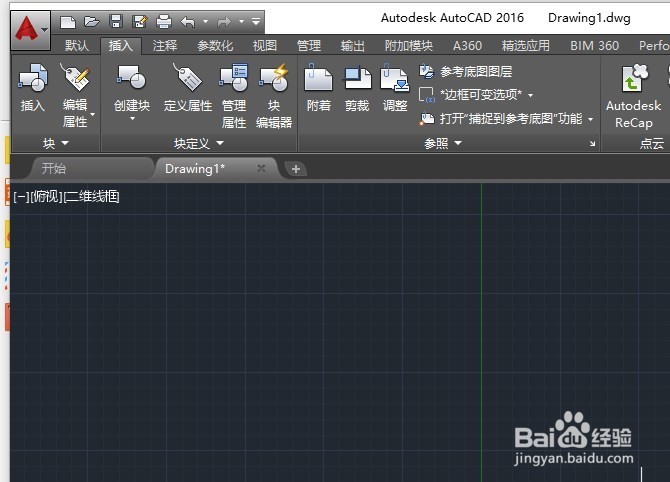

5、也许会有人说每次都要做好麻烦，我们可以把他编辑成块就可以了。点击旁边的”插入“选项。

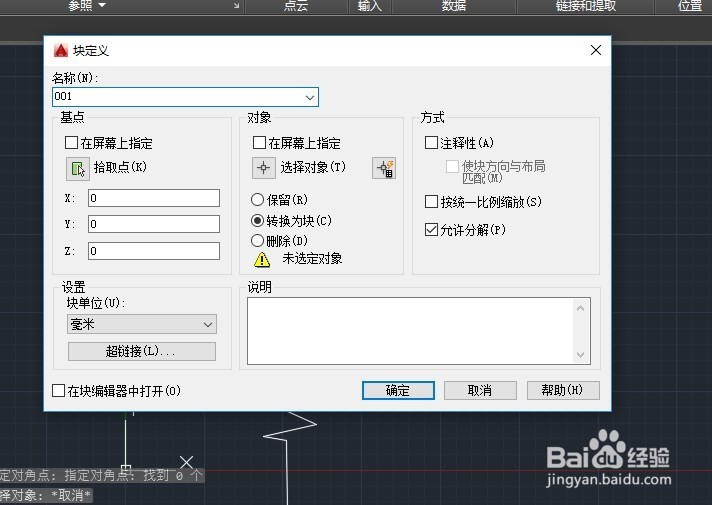

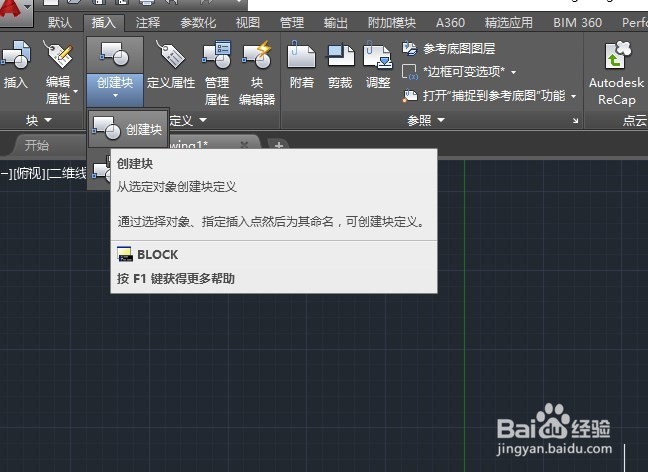

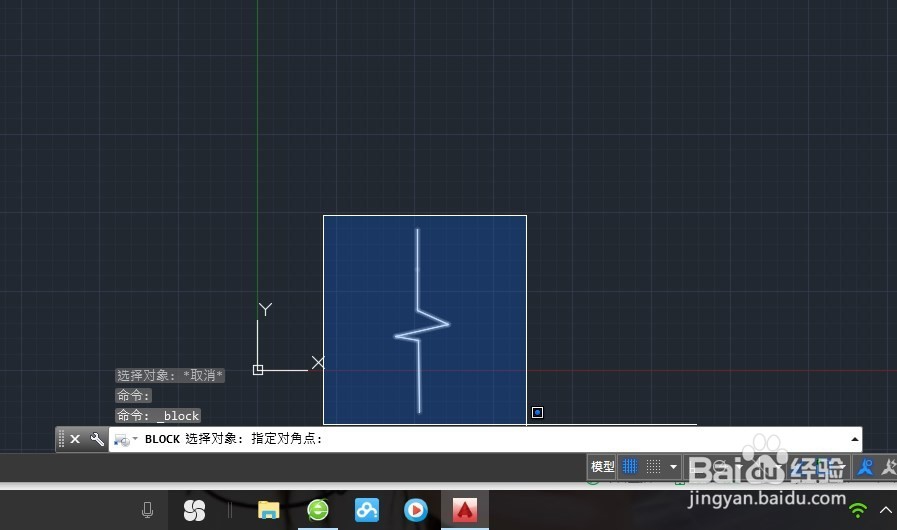

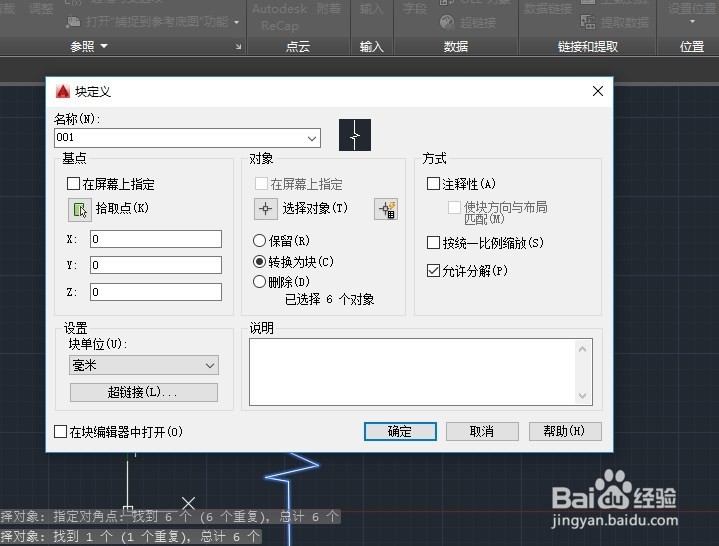

6、然后我们选择创建块，然后我们填写定义块的属性。定义完成后。用框选选取我们刚刚制作的“折断线”

7、当“定义块”的旁边出现我们刚刚的图片时就说明我们定义成功了。直接点击“确定”就可以了。

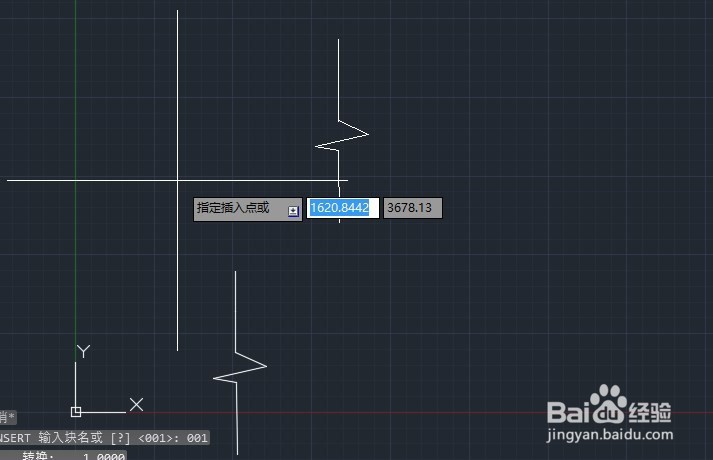

8、我们就可以直接按下“块”的名称，就可以调出“折断线”了。希望可以帮到你。
