cad中如何使用剖切命令

1、创建一个三维实体，如下图所示：

2、输入sl命令进入剖切按钮，或者选择修改里的三维操作的剖切命令，在2014中可以直接在三维操作面板上面找到剖切命令

3、选择实体，选择好你创建的实体，会虚线显示你所选择的实体

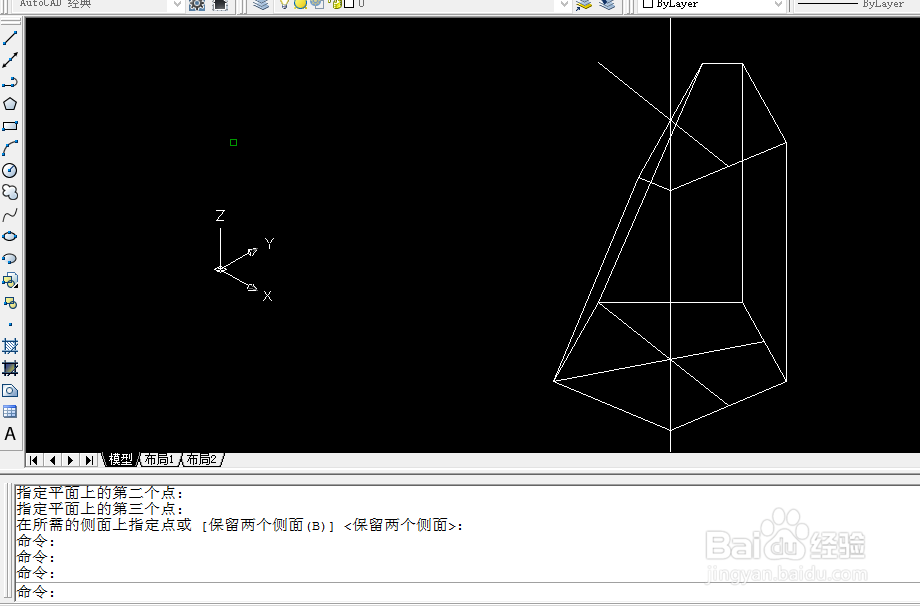

4、按enter键选定，输入3，进入3点剖切，即3点选择一个面，最后选定要保留的侧面，效果如图：

5、当然，你也选择不输入3，但你要新建一个世界，输入ucs，回车，za，回车，选定z轴矢量建立坐标系

6、然后进入剖切命令，这里选定的两点是用来确定与z轴平行的平面的，所以只要两点就可以了，但是这两点所确定的直线不能与z轴平行，否则命令不成功

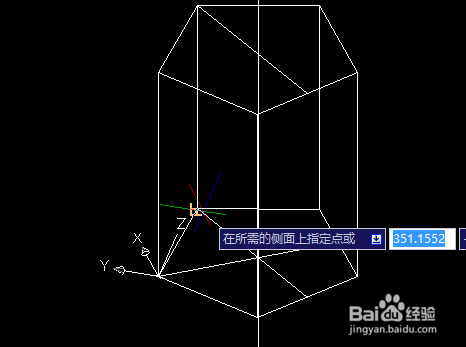

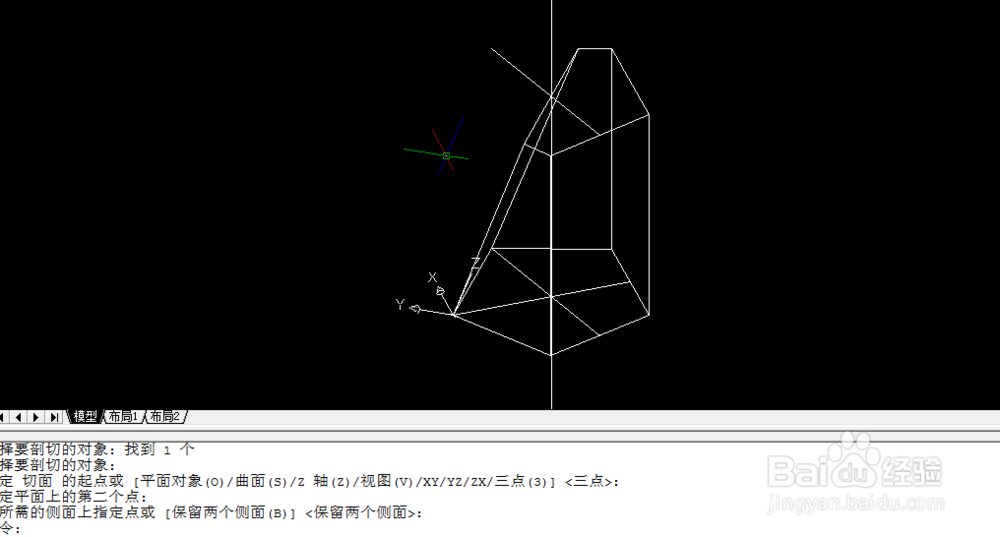

7、选定两点时最好选则与已知的边，如图所示：其中起点为坐标原点，图上显示的是第二个点，至于所需侧面的点就是要保留下来部分上面的任意一点都可以
