Agilent 34401A测量电压的简单介绍

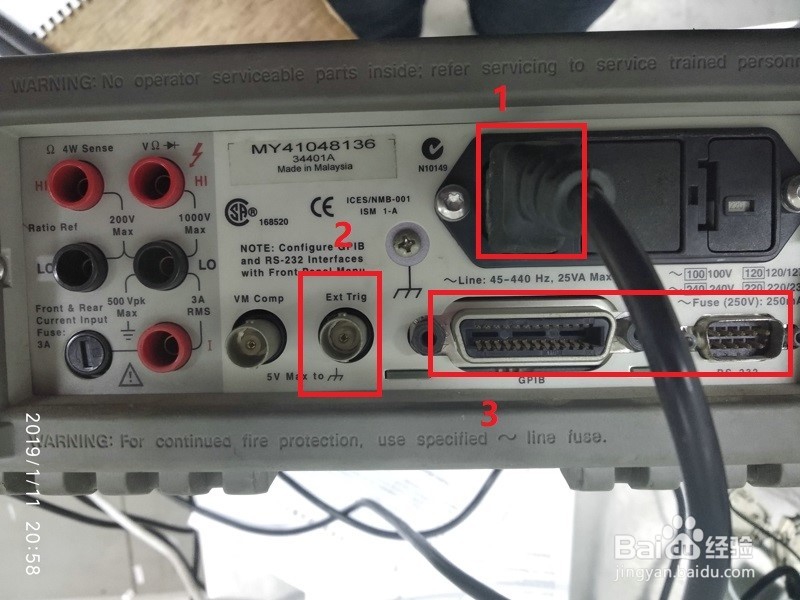

1、首先在后面板，我们通过品字电源线和220V电源插座连接，从后后面板可以看到存在远程触发BNC和GPIB通信串口。

注：电源220V是在中国，其他国家的仪器要看好输入电压。

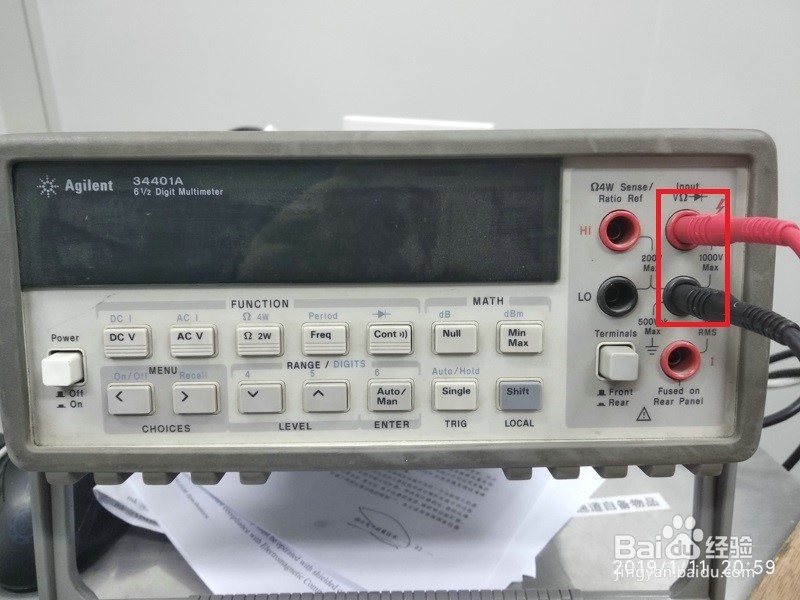

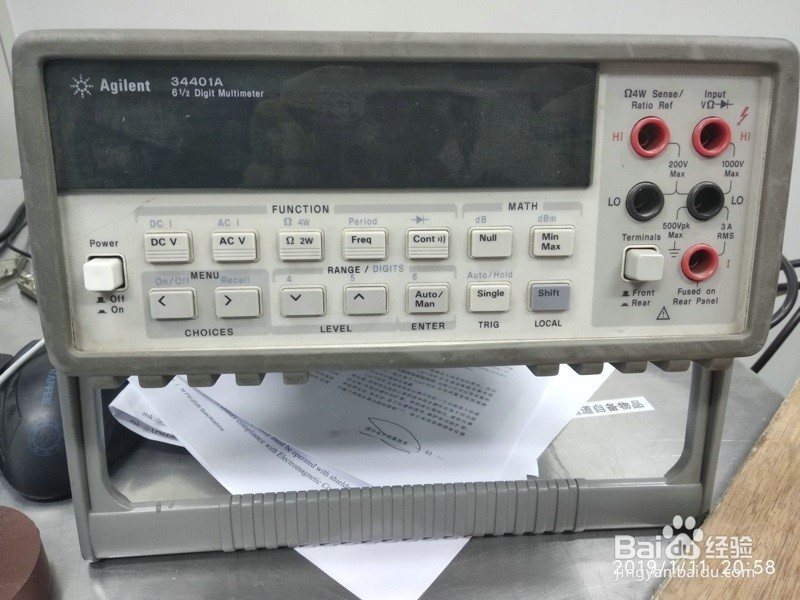

2、从前面板我们可以看到该表的型号，以及各个分区的按键。我们将表笔插入电压测量孔中。

注：孔的位置是固定的，不要随便乱插。

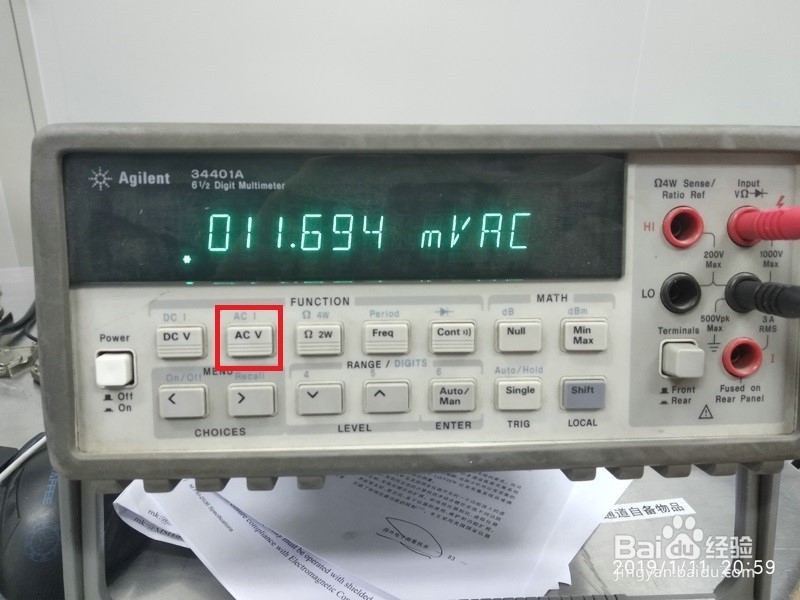

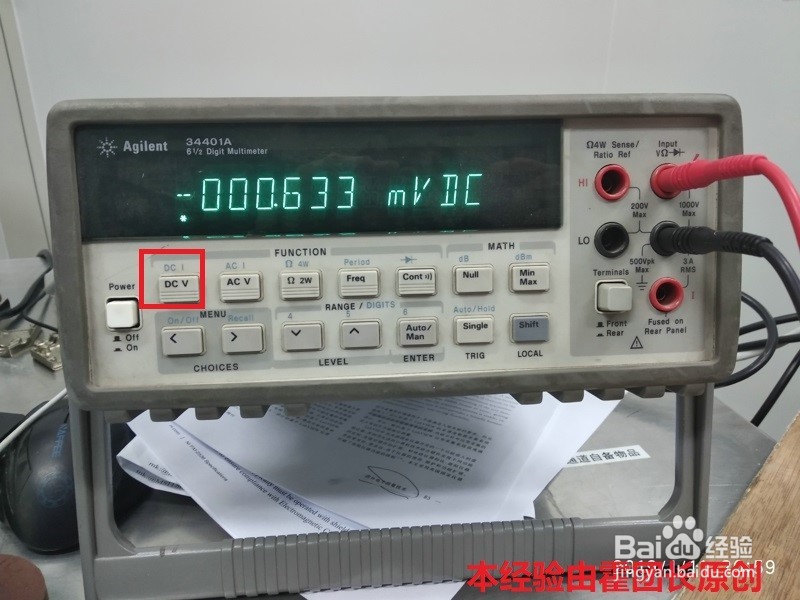

1、在功能区，我们可以通过DC和AC实体按键选择需要测量的电压类型。

注：测量前仪器一定要注意测量范围，防止烧坏和降低表的精度。

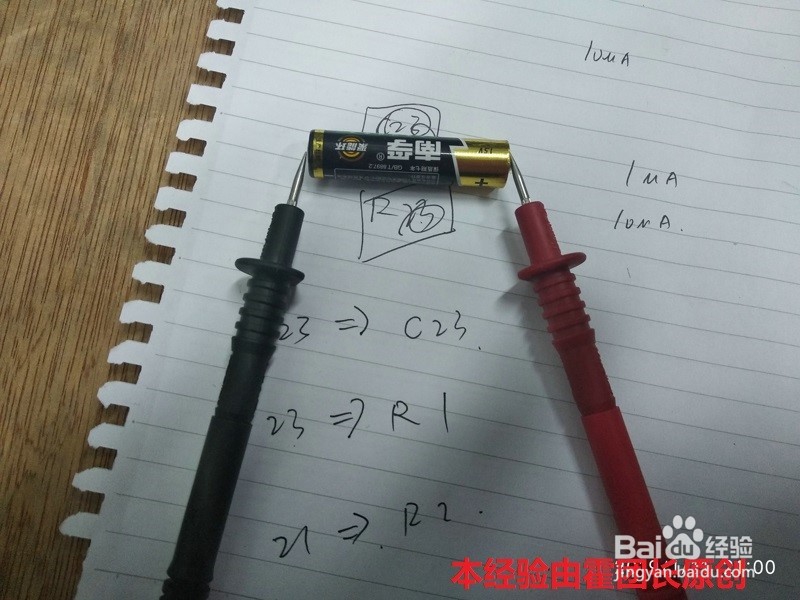

2、我们准备测量一节1.5V的干电池，此时我们选择DC，并通过测量电压范围按钮改变测量范围，将其测试到0-99V档位。

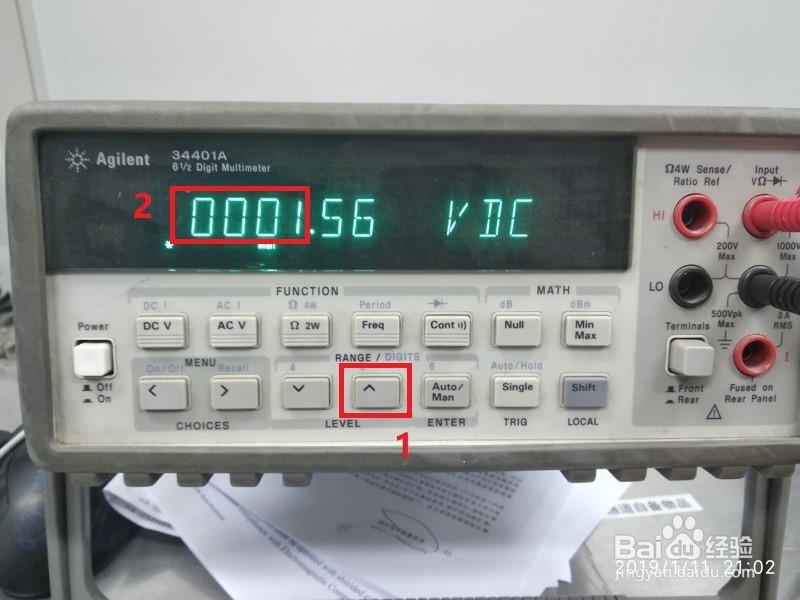

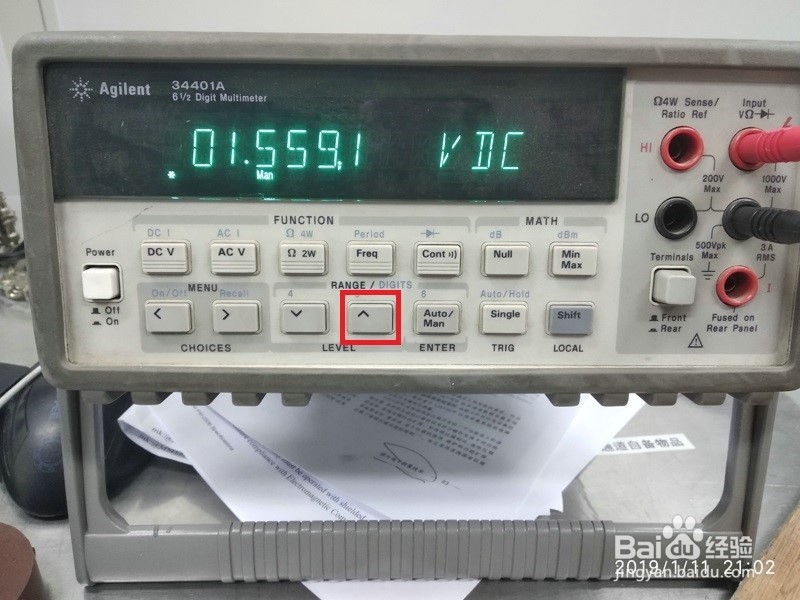

1、我们找到范围提高的按键，断续去按，可以看到整数部分在变大，表示测量电压范围增大，此时发现小数点后位数变少，而且明显可以看到精度变差。

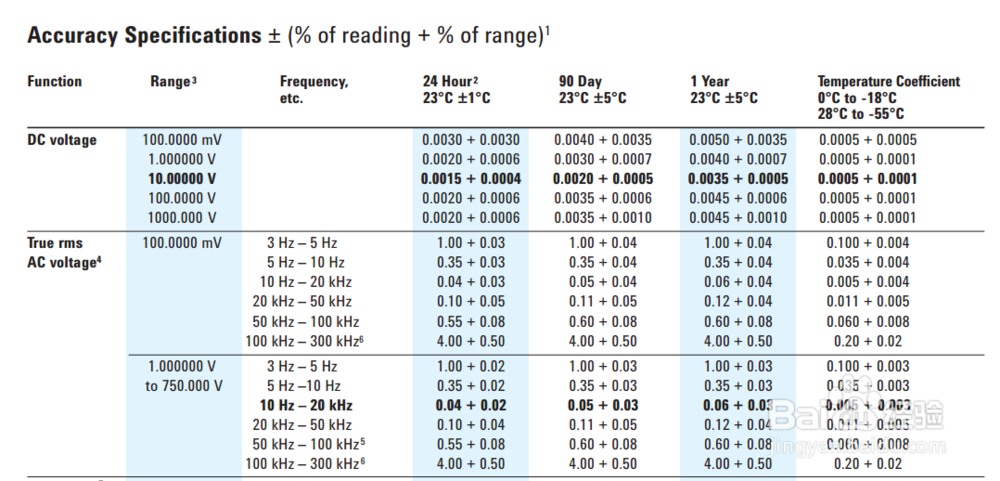

注：合理的测量范围才能发挥出仪器的精度。

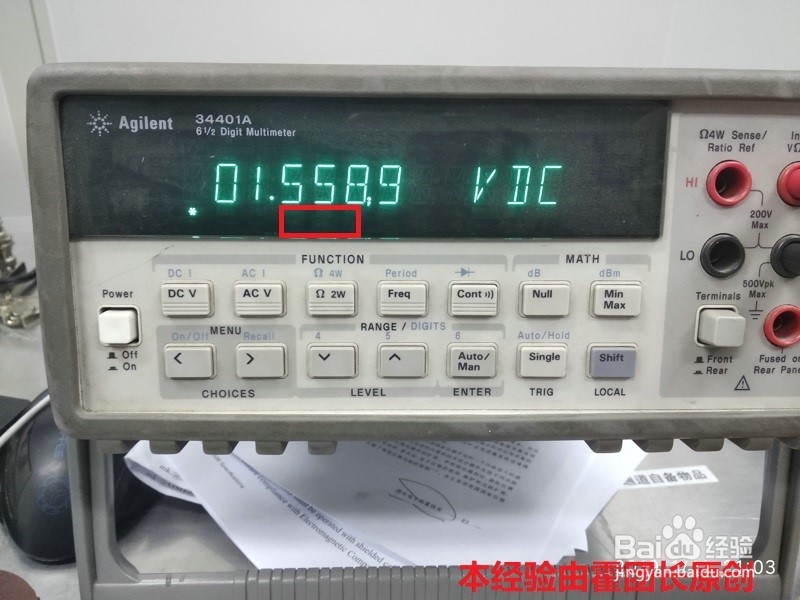

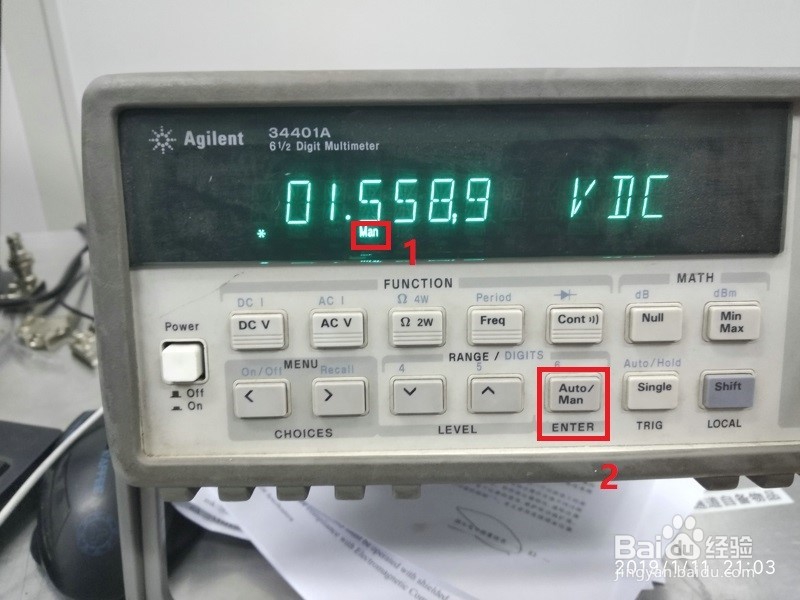

1、我们刚才测量的结果下方可以看到一个man标识，这表示量程是我手动设计的。

我们可以按下面的auto/man按钮对两种模式进行切换。

我们按下后，可以看到此时仪器智能模式将测量达到最精确状态。

注：但是不推荐过分依赖auto，容易烧坏仪器。

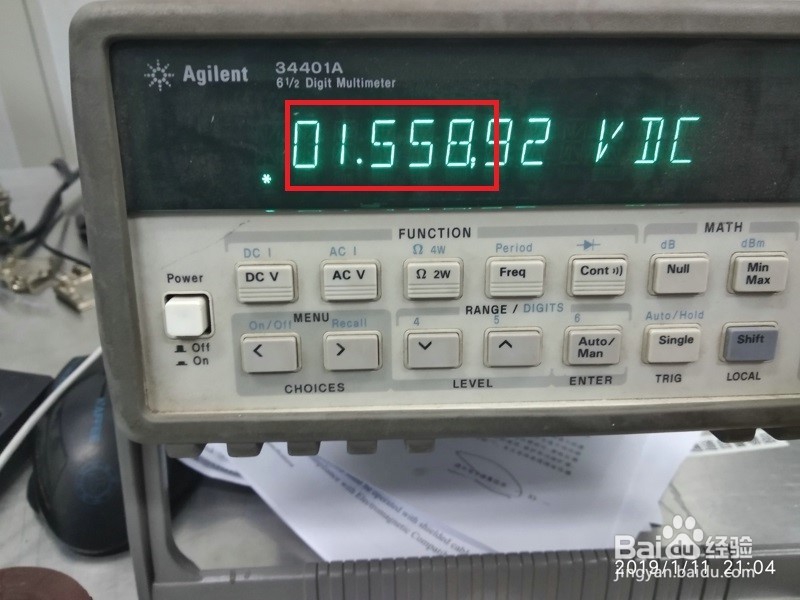

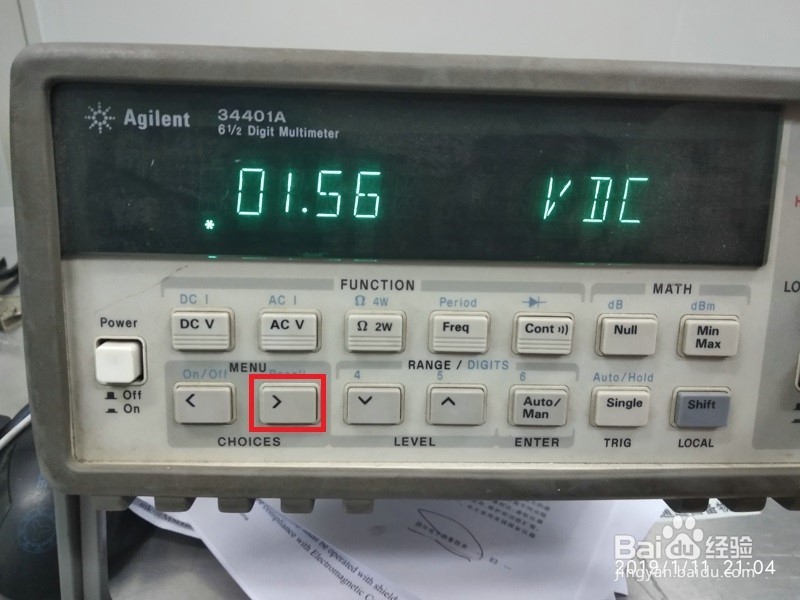

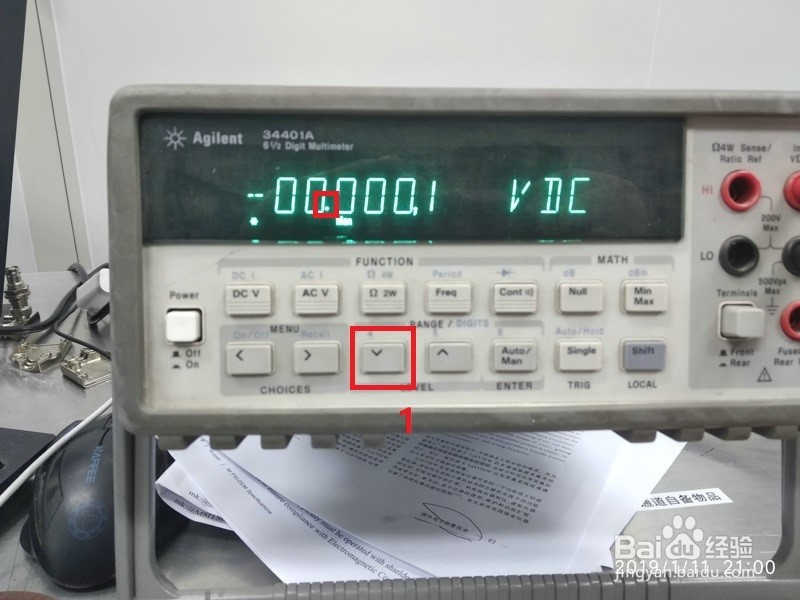

1、我们可以按choices上面的两个按键调节显示位宽，显示位宽越大，显示测量结果越准确。可以看到液晶屏位宽最大是7位，对于表来说是6位半。
