如何用CAD画齿轮

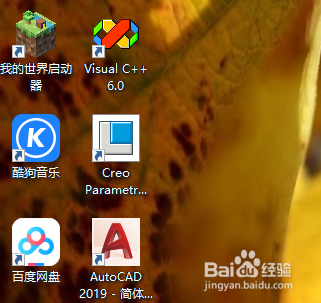

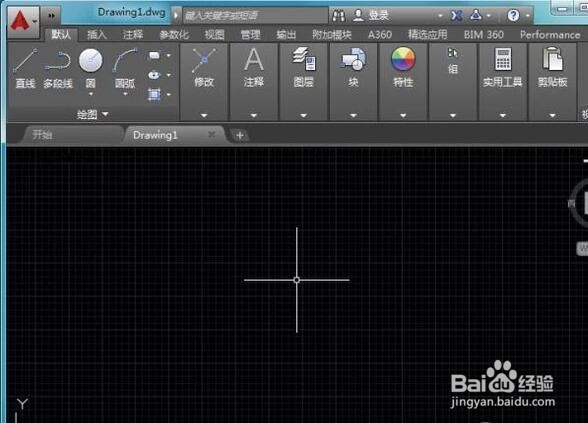

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面。

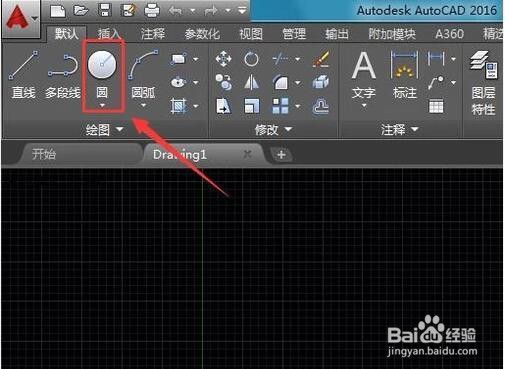

2、在该界面内的菜单区里找到圆形命令。

3、使用圆形命令，在绘图区里绘制一个圆形。

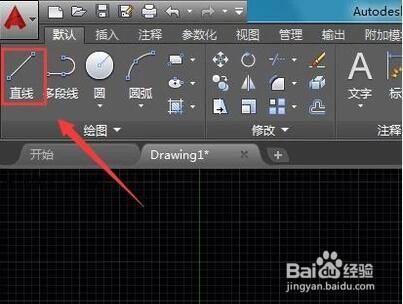

4、在在菜单区里找到直线命令。

5、使用直线命令，在圆上绘制齿轮的一个齿。

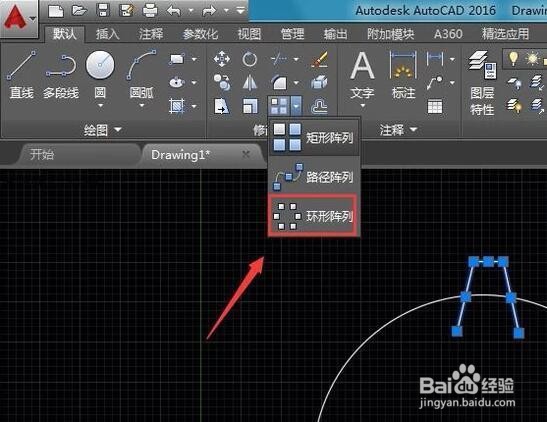

6、在菜单那里找到阵列选项下的环形阵列选项。

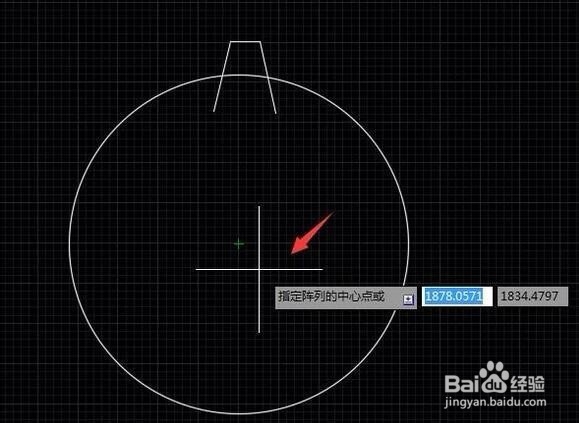

7、点击环形阵列拾取圆心点作为阵列点。

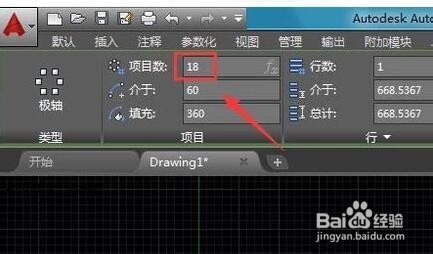

8、再在上面的设置里找到数目选项，设置数目为18。

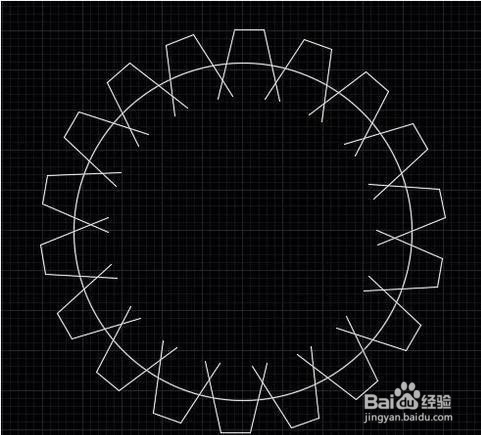

9、设置好后点击鼠标右键，就阵列出齿轮的齿部了。

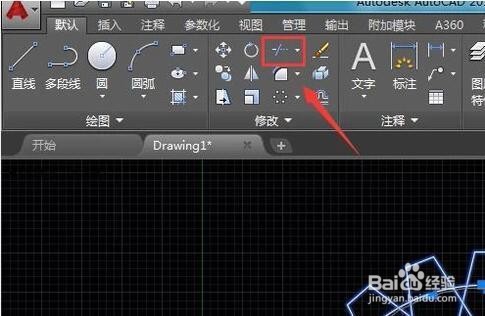

10、再在菜单区里找到修剪命令。

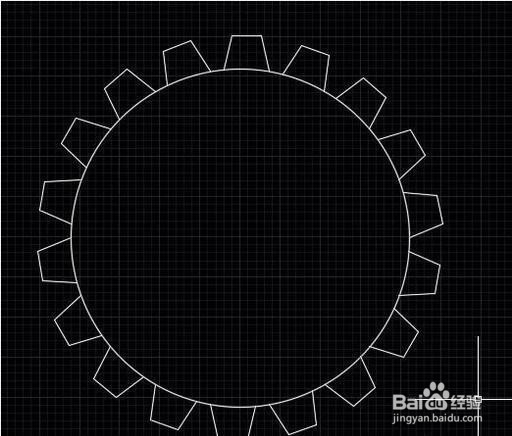

11、点击修剪命令，选择所有的图形点击鼠标右键将不需要的进行删除。

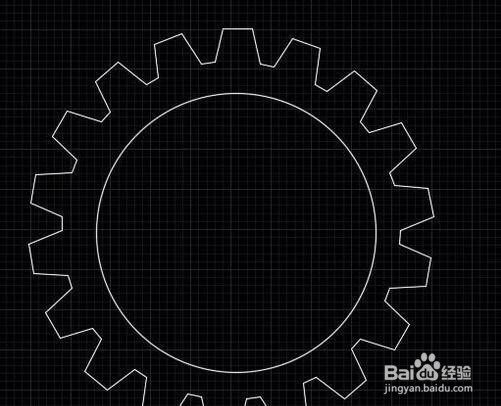

12、在使用修剪命令，将齿与圆相交的部分进行修剪，再在选择圆命令，选择前一个圆的圆心作为癣嗡赧箬圆心画个同心圆，这样我们的齿轮就画好了。

13、总结：1、在桌面上双击C钽吟篑瑜AD的快捷图标，打开CAD这款软件，进入CAD的操作界面。2、在该界面内的菜单区里找到圆形命令。3、使用圆形道药苍嗓命令，在绘图区里绘制一个圆形。4、在在菜单区里找到直线命令。5、使用直线命令，在圆上绘制齿轮的一个齿。6、在菜单那里找到阵列选项下的环形阵列选项。7、点击环形阵列拾取圆心点作为阵列点。8、再在上面的设置里找到数目选项，设置数目为18。9、设置好后点击鼠标右键，就阵列出齿轮的齿部了。10、再在菜单区里找到修剪命令。11、点击修剪命令，选择所有的图形点击鼠标右键将不需要的进行删除。12、在使用修剪命令，将齿与圆相交的部分进行修剪，再在选择圆命令，选择前一个圆的圆心作为圆心画个同心圆，这样我们的齿轮就画好了。
