UG10.0练习三维建模五十一

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为：UG10.0练习三维建模五十一

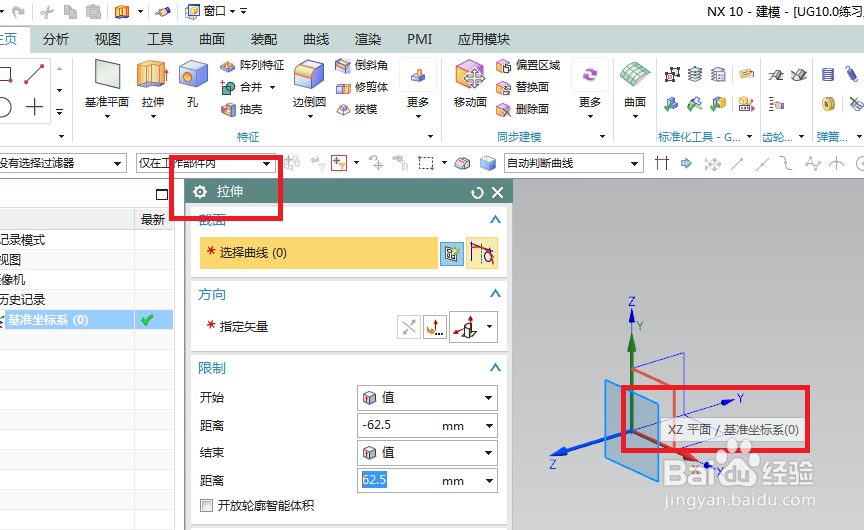

2、如下图所示，

执行【拉伸——XZ平面】，直接进入草图。

3、如下图示，

激活轮廓命令，画出大致轮廓，

添加几何约束，重合，相等，

激活快速尺寸命令，标注尺寸：长60，一半30，宽15，高5，角度45°，宽20，一半10。

4、如下图所示，

设置限制：-50开始，50结束，

点击确定。

5、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

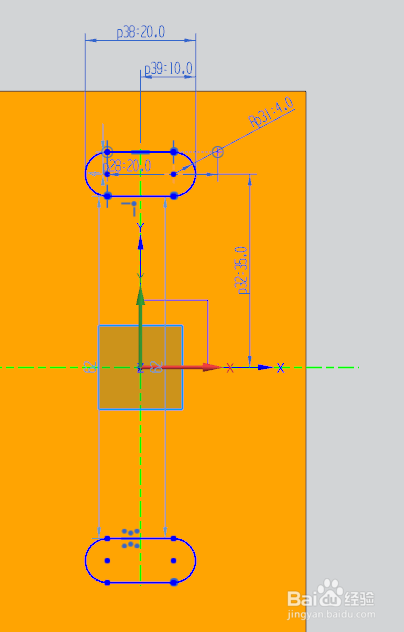

6、如下图所示，

自动激活轮廓命令，画粗封闭的U型环，

激活快速尺寸命令，标注尺寸，约束形状，

激活镜像曲线命令，以横轴为镜像轴，镜像，

点击完成，退出草图。

7、如下图所示，

回到拉伸对话框，

看着预览效果，默认限制，

布尔求差，

点击确定。

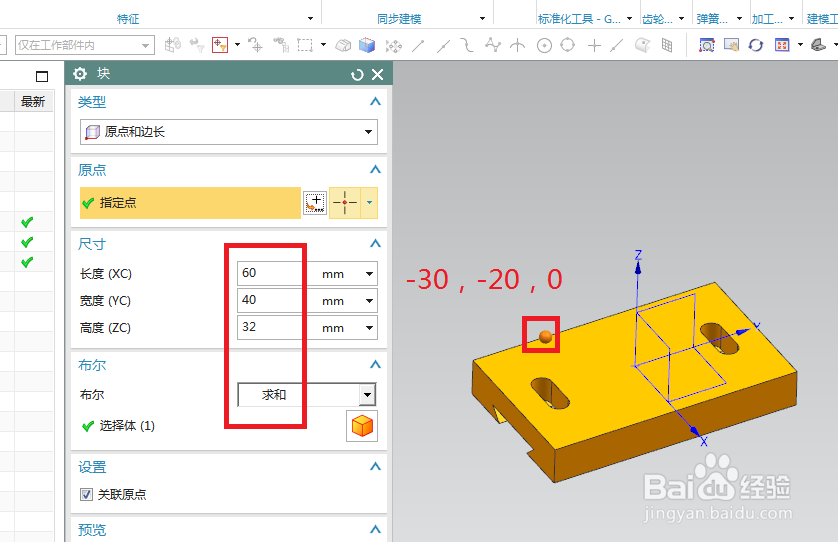

8、如下图所示，

执行【菜单——插入——设计特征——长方体】，

指定点：具体坐标见下图，

设置尺寸：60x40x32，

布尔求和，

点击确定。

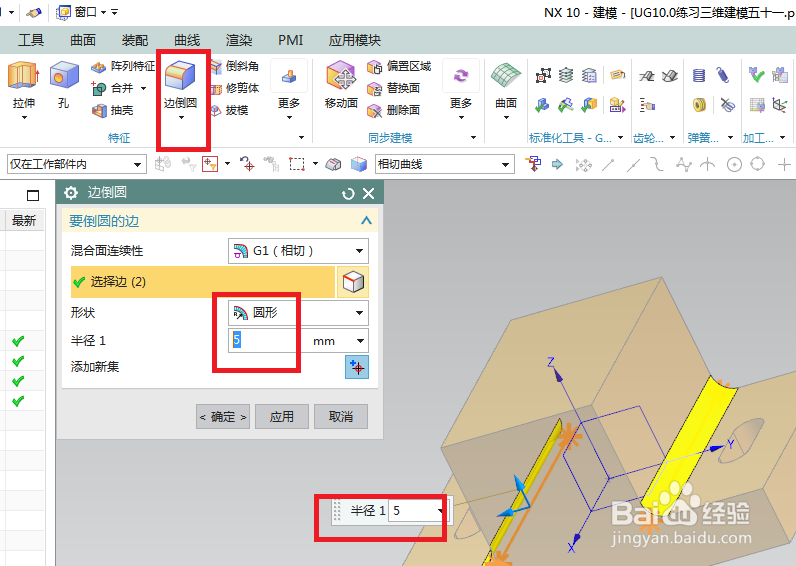

9、如下图所示，

点击工具栏中的边倒圆，

点击实体中的交线，

设置半径R5，

点击“确定”

10、如下图所示，

执行【拉伸——实体红色平面】，直接进入草图。

11、如下图所示，

自动激活轮廓命令，画出大致轮廓，

添加几何约束，相等，重合，

激活快速尺寸命令，标注详细尺寸约束形状，

点击完成，退出草图。

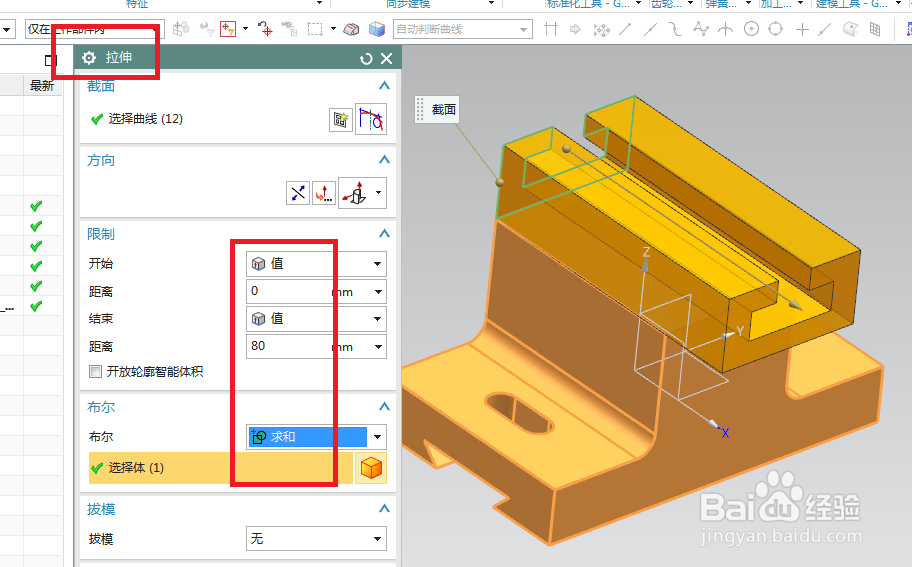

12、如下图所示，

设置限制：0开始，80结束，

布尔求和，

点击确定。

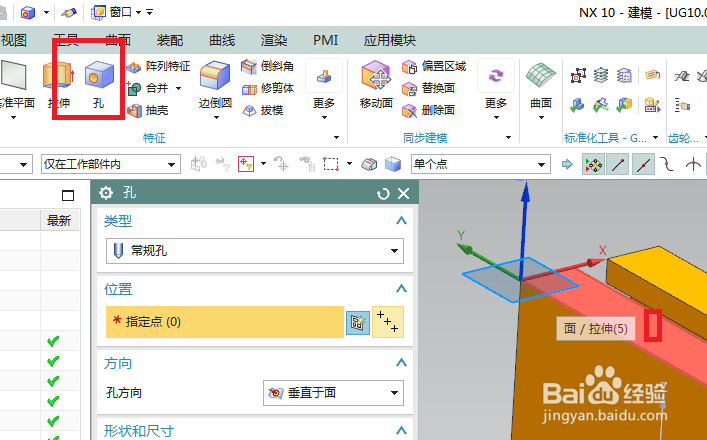

13、如下图所示，

点击工具栏中的孔图标，

点击实体中的红色平面，

直接进入草图。

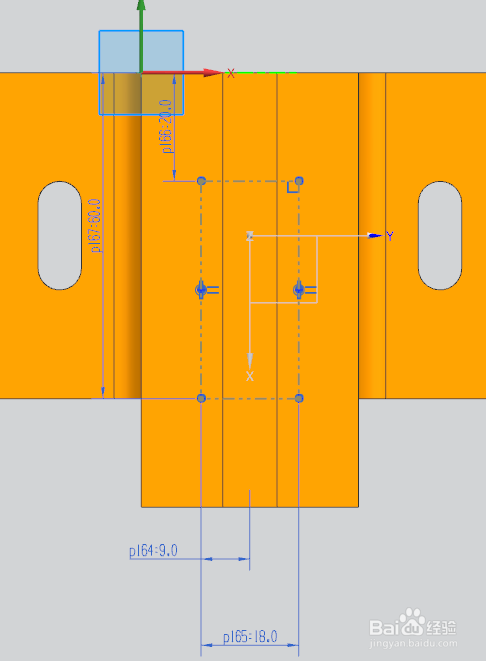

14、如下图所示，

激活矩形命令，画一个矩形，转为参考，

激活快速尺寸命令，标注尺寸：距离20、距离60、宽度18、距离9，

激活点命令，创建6个点，

点击完成，退出草图。

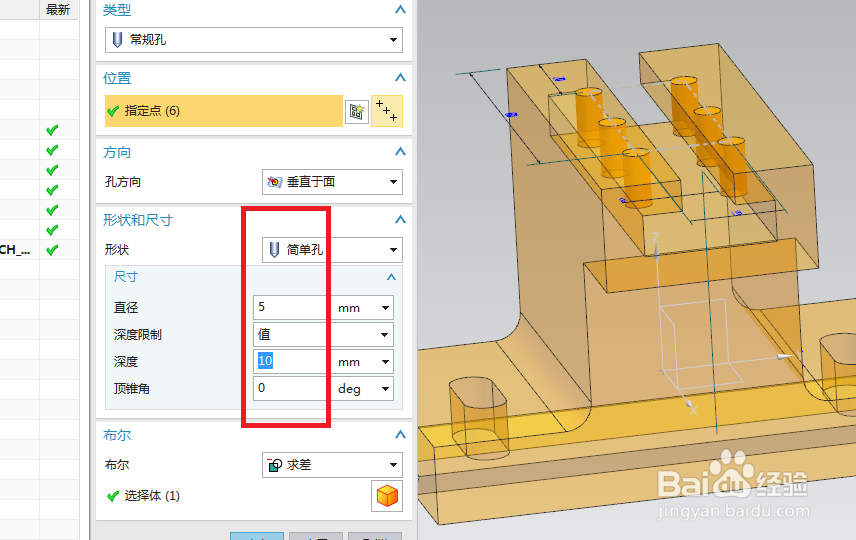

15、如下图所示，

回到孔对话框，

设置形状为简单孔，直径5，深度10，

点击确定。

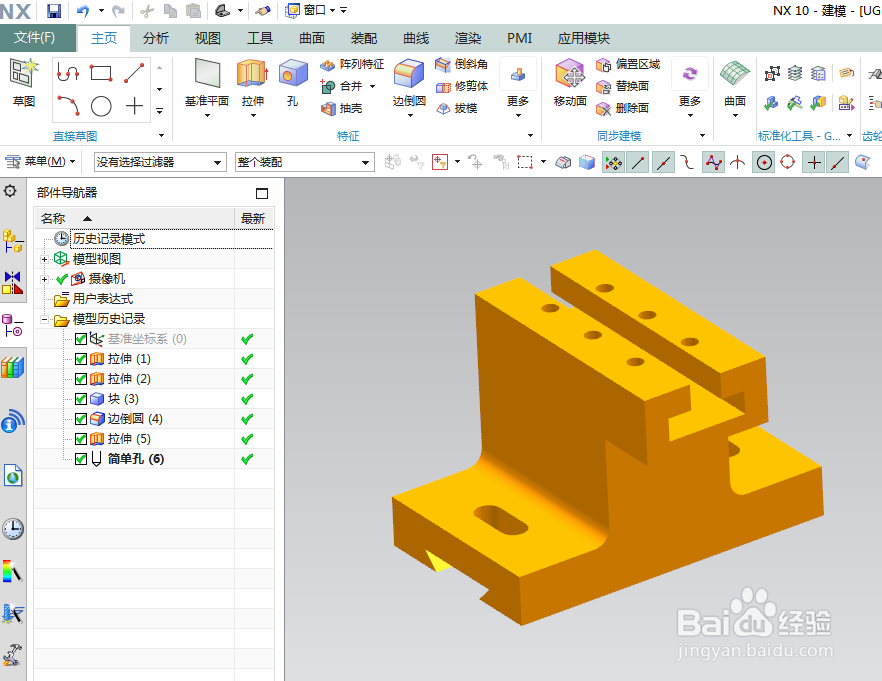

16、如下图所示，

显示设为着色，

隐藏基准坐标系，

——至此，

这个三维实体建模完成，本次练习结束。
