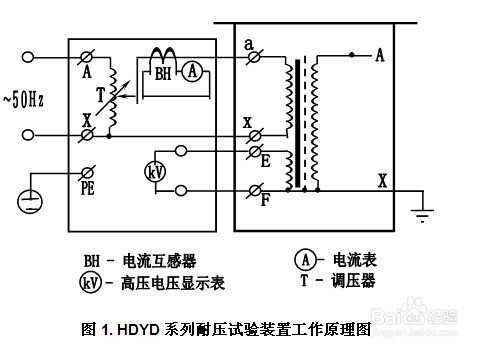

恒电高测 HDYD 工频耐压试验控制箱工作原理

将工频电源输入操作台巳呀屋饔,经自藕调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。

高压试验变压器产品结构

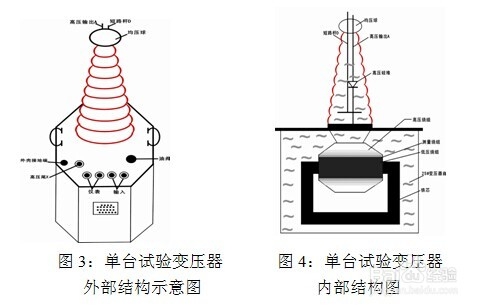

高压试验变压器采用单框芯式铁芯结构。初级绕组饶D在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。(其外部结构图见图3、内部结构图见图4)

注:在试验变压器中,a、x为低压输入端子,E、F为仪表测量端子,A、X为高压输出。

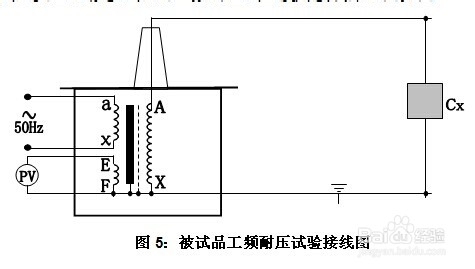

试验变压器做被试品的工频耐压试验使用接线原理图见图5。
