工频变压器的制作步骤

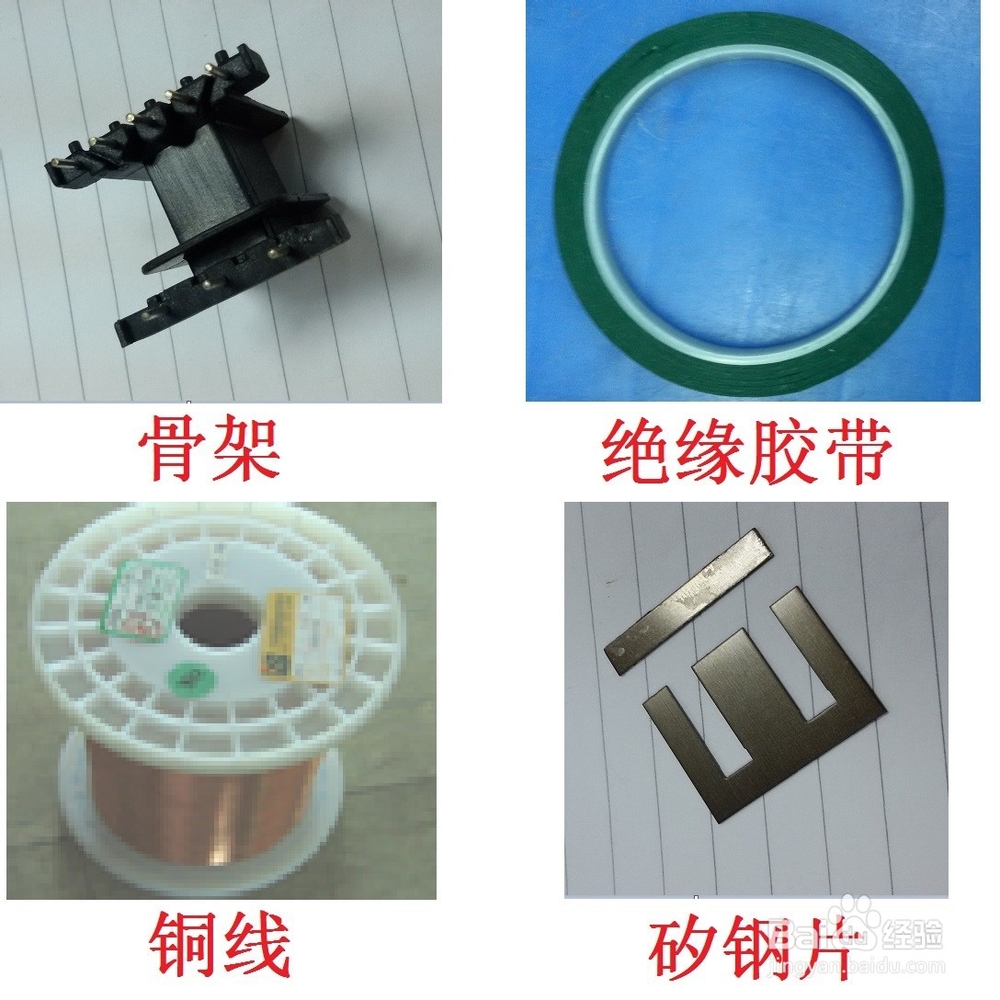

1、准备好变压器的原材料：骨架、铜线、绝缘胶带、矽钢片（按顺序如下图）

2、准备好制作变压器需要的设备工具：绕线机、摇片机、铁锤、剪刀（按顺序如下图）

3、选择好绕线把头后，按照图纸要求设置圈数，找到对应的铜线准备绕线。

4、开始绕线，首先我们绕制初级、次级的线一般比较粗，绕先后，骨架挡板容谌冥鹳籀易变形，再绕初级的时候，初级线细容易导致断线。

5、线包绕制后，用绝缘胶带包扎铜线；

6、引脚上锡，使铜线与变压器引脚完全焊接。

7、装配铁芯，通过摇片机组装，然后用铁锤轻轻敲打平整。

8、变压器半成品制作完成；
