如何使用SolidWorks设计简易零件
1、打开SolidWorks软件,点击“新建”。
2、选择“零件”,点击“确认”。

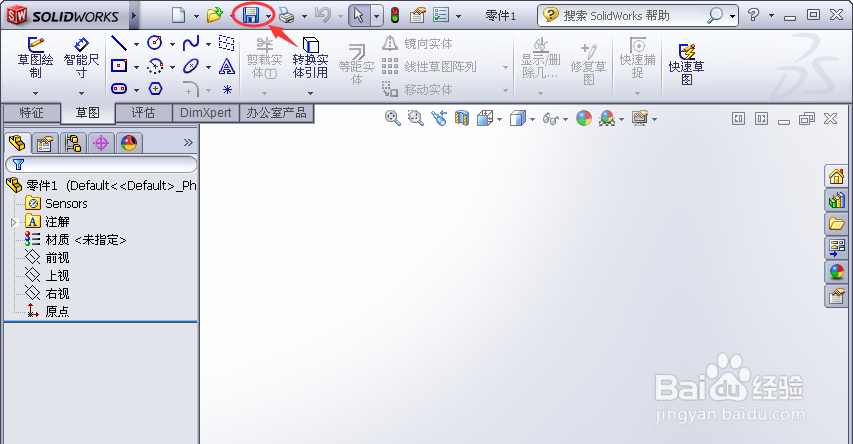

3、单击“保存”。
4、输入需要设计的零件名称或代号,单击“保存”。
5、再次点击“保存”。
6、选择“前视”基准面。

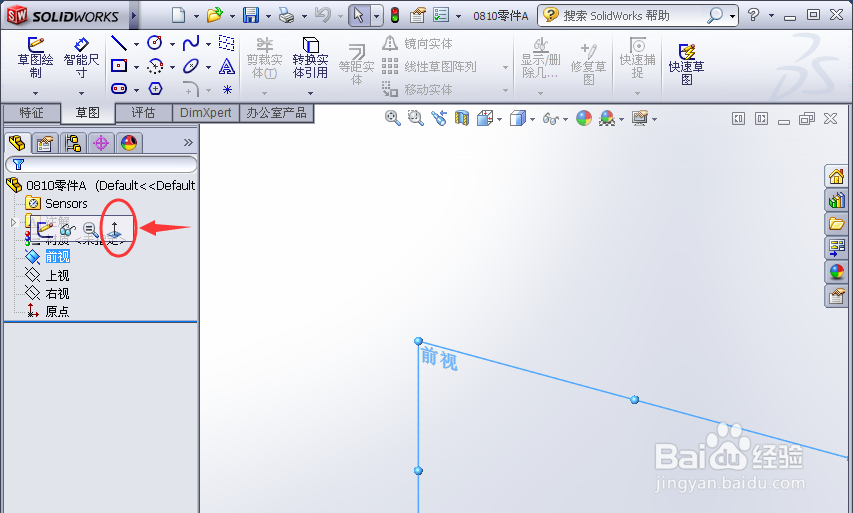

7、选择“正视于”。
8、单击“矩形”。
9、选择“边角矩形”。
10、将鼠标移动到原点位置,单击原点。
11、向右上角移动鼠标。
12、单击与原点相对的对角点。
13、点击“智能尺寸”。
14、点击上边线。
15、点击下边线。
16、向左或向右方向移动鼠标,出现上下边线的距离。
17、点击左键,并在对话框中将数值改为120后,点击“√”。
18、在空白位置点击一下,以约束该尺寸。

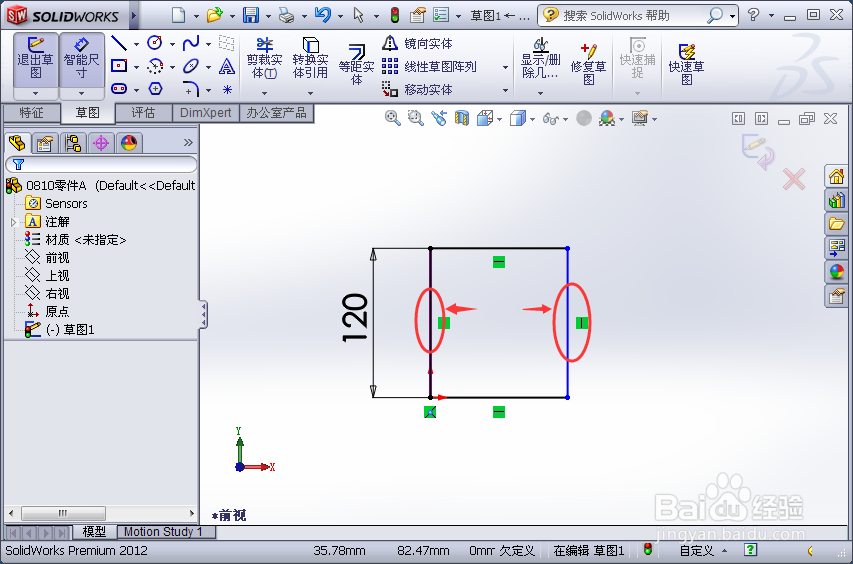

19、继续使用“智能尺寸”,将左边、右边的距离设置为120,并约束。
20、单击“退出草图”。
21、在视图工具栏选择“上下二等角轴测”。

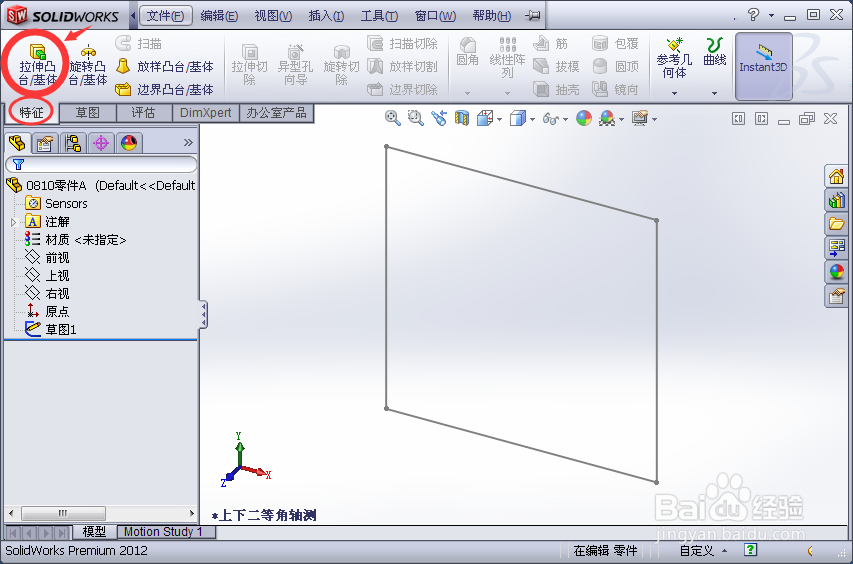

22、在”特征“工具栏点击“拉伸凸台/基体”。
23、单击草图的一条边线。
24、在方向一中选择给定深度,将数值改为30.
25、点击“√”,并保存。
26、至此,一稍僚敉视个简易的矩形零件块便画好了。你可以方便的查看任一方向。当你熟练的掌握了SolidWorks后,还可以添加更多的特征,设计出更复杂的零件,也可以将所有零件进行组装。
