烟台cad培训如何进行机械装配图绘制

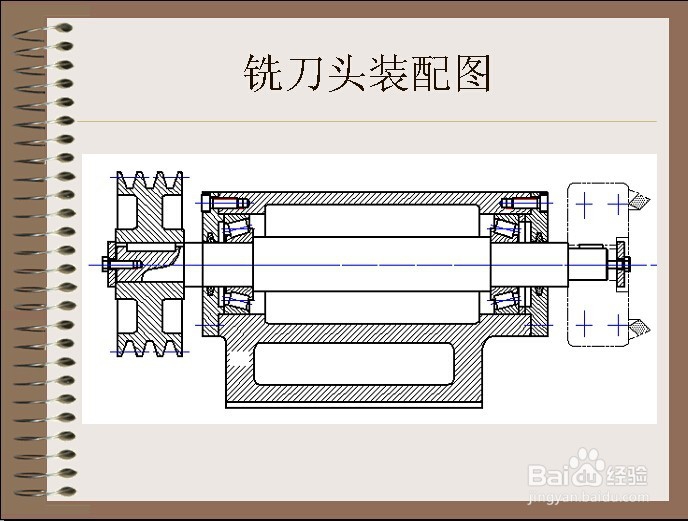

1、铣刀头装配图

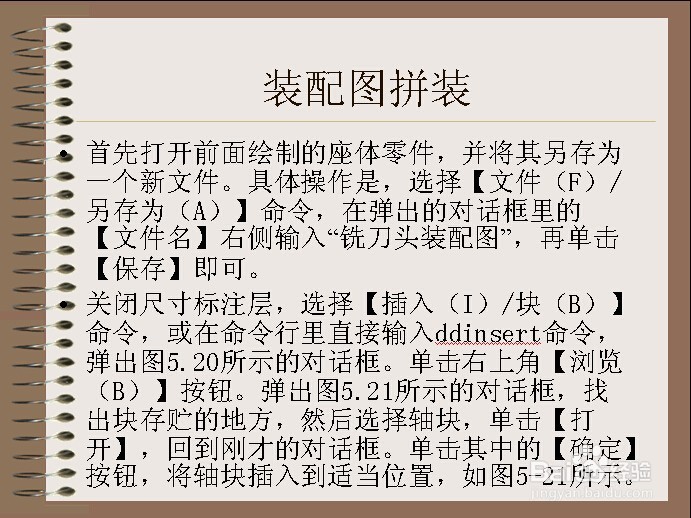

2、装配图拼装

 •首先打开前面绘制的座体零件，并将其另存为一个新文件。具体操作是，选择【文件（F）/另存为（A）】命令，在弹出的对话框里的【文件名】右侧输入“铣刀头装配图”，再单击【保存】即可。

 •关闭尺寸标注层，选择【插入（I）/块（B）】命令，或在命令行里直接输入ddinsert命令，弹出图5.20所示的对话框。单击右上角【浏览（B）】按钮。弹出图5.21所示的对话框，找出块存贮的地方，然后选择轴块，单击【打开】，回到刚才的对话框。单击其中的【确定】按钮，将轴块插入到适当位置，如图5-21所示。

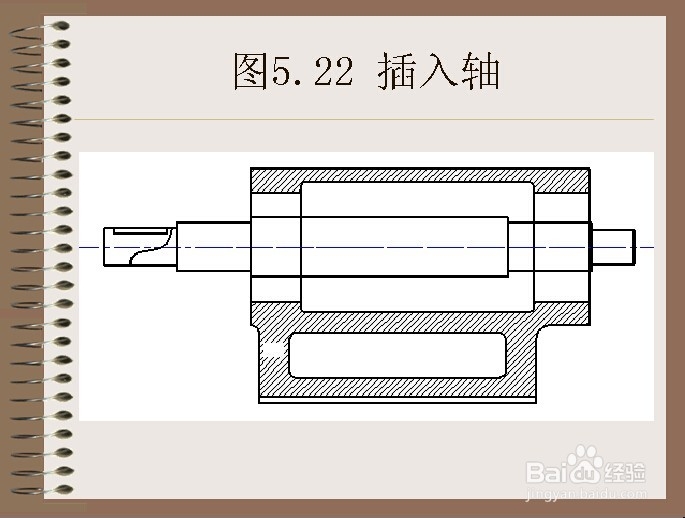

3、图5.22 插入轴

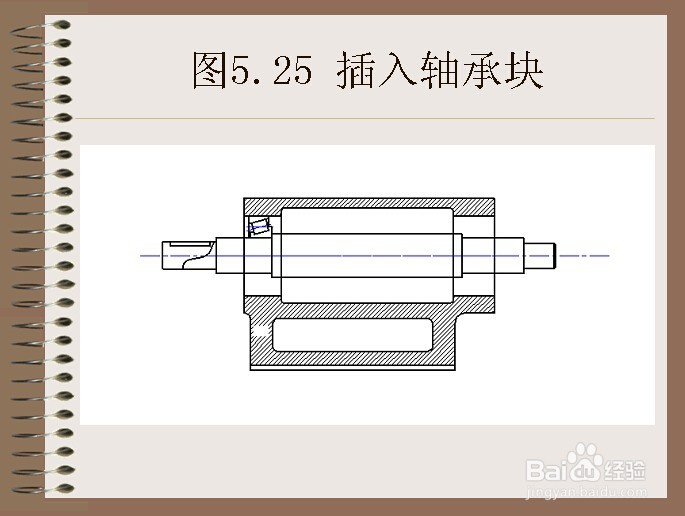

4、图5.25 插入轴承块

5、插入端盖

 •选择【插入（I）/块（B）】命令，或在命令行里直接输入ddinsert命令，弹出图5.28所示的对话框。找到要插入的端盖块，将其插入到座体的适当位置，如图5.29所示。

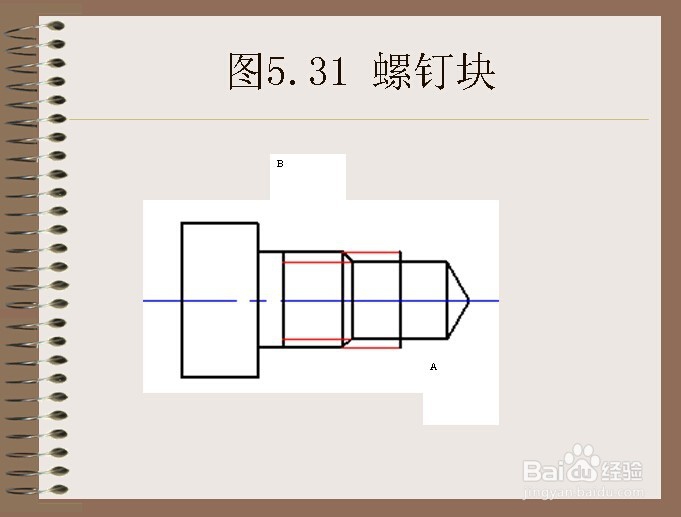

6、6.插入内六角螺钉

 •利用前述方法，找到要插入的螺钉块，在块【插入】对话框中，将其中的X、Y比例设为8，然后将其插入到绘图区的适当位置，如图5.31所示。

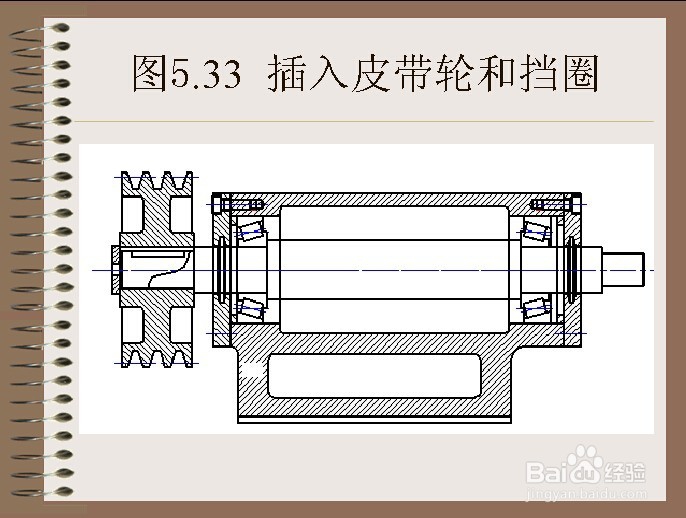

7、7.插入皮带轮和挡圈

 •利用前述方法，分别插入皮带轮和挡圈，如图5.33所示。

8、9.插入铣刀头组件

 •图5.36 插入铣刀头组件

9、10.插入键、调整环，完成拼装

 •图5.37 插入键和调整环

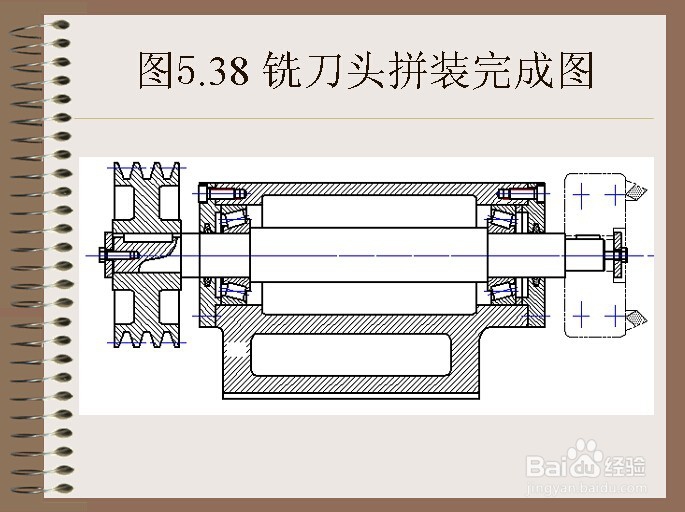

10、图5.38 铣刀头拼装完成图
