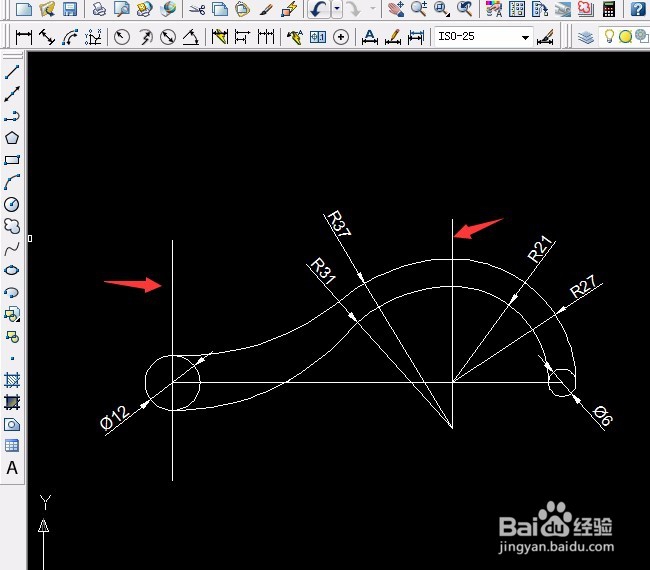

CAD详细步骤实例 第9课 拉长直线的操作应用

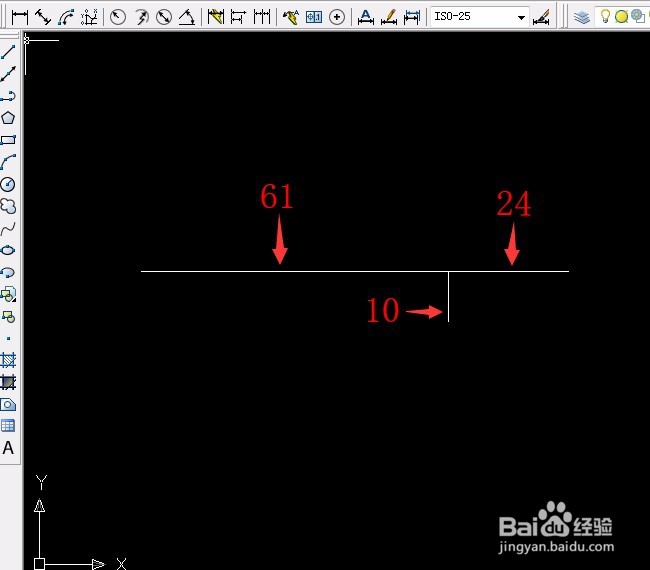

1、单击选“直线”，或按快捷键为：L，输入字母L后按空格键即可画直线。在绘图区画出辅助直线：61，24，10

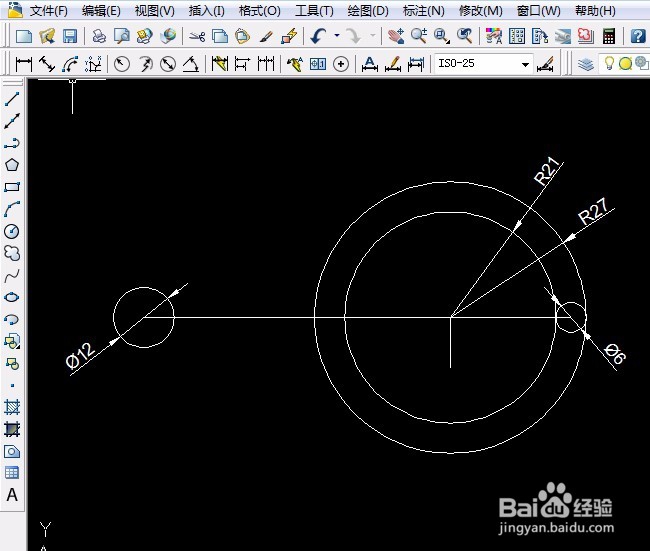

2、单击用圆工具，快捷键：C，画出直径12和6，半径21和27的圆。

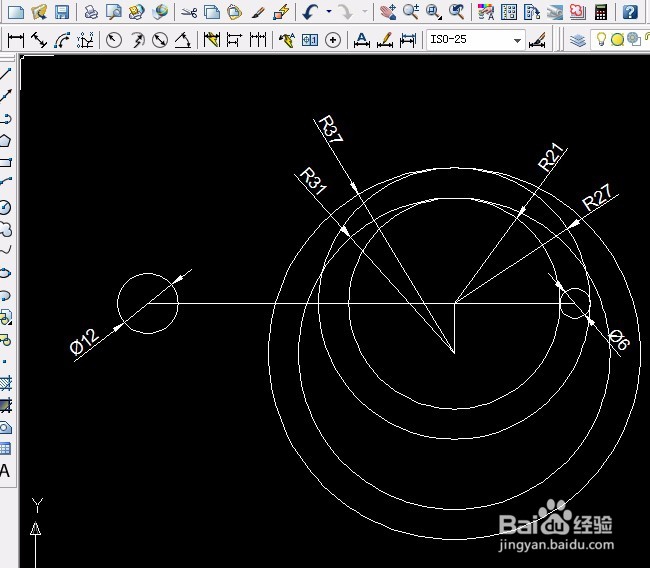

3、按空格键或单击用圆工具，快捷键：C，画出半径31和37的圆

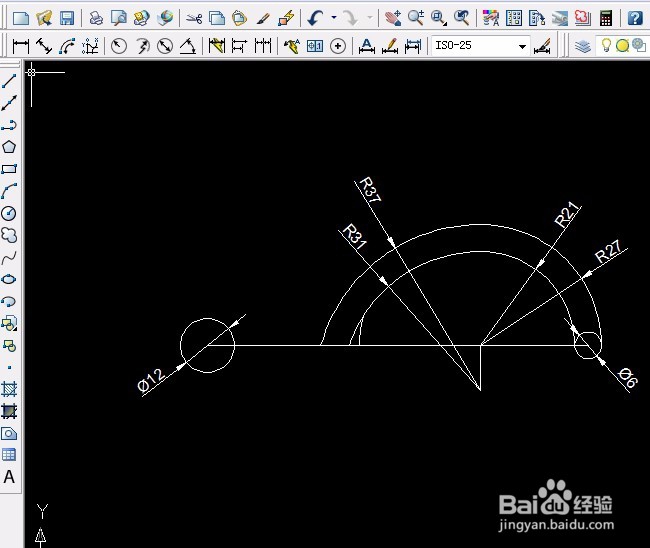

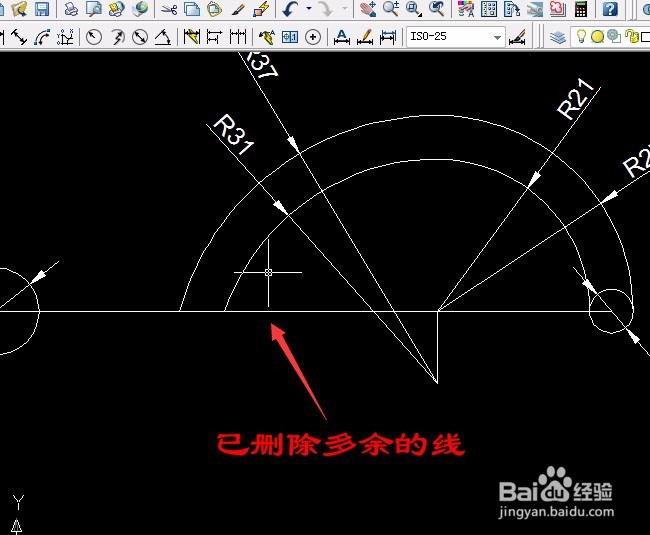

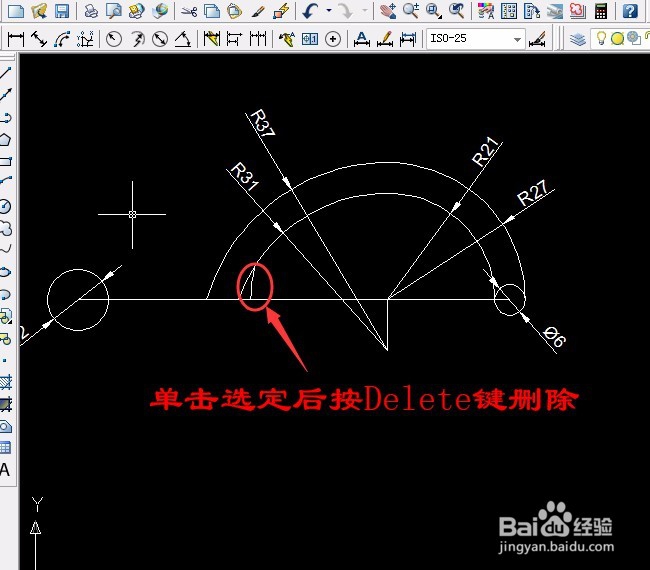

4、单击“修剪工具”快捷键：TR，后按回车键确定或按空格键确定，单击修剪多余线段。有些线段选定后按Delete键删除（没有相交线不能再用修剪）。

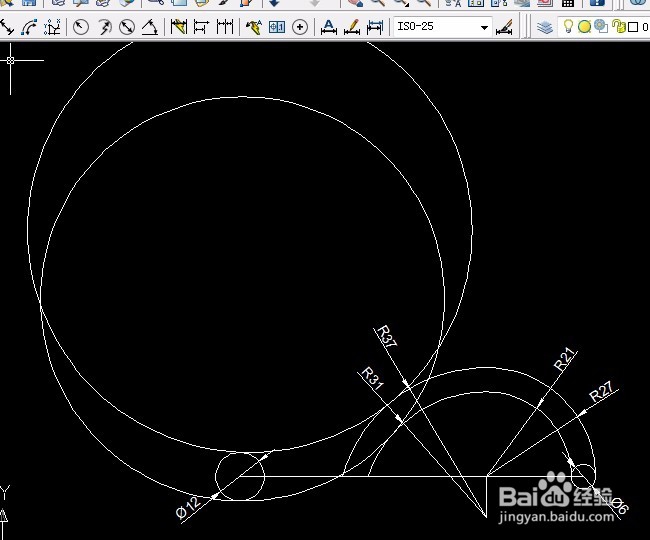

5、单击用圆工具，快捷键：C，输入字母Ｔ后捕捉两个圆，输入半径50后确定和半径55的两个圆。

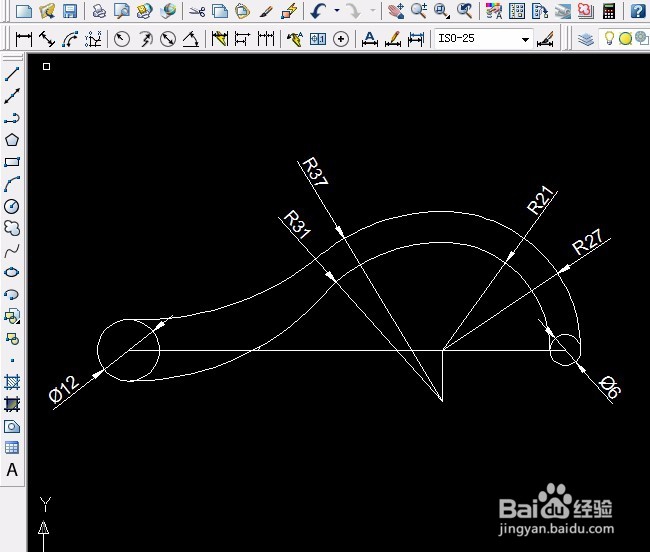

6、再修剪：单击“修剪工具”或按快捷键：TR，单击修剪多余线段。

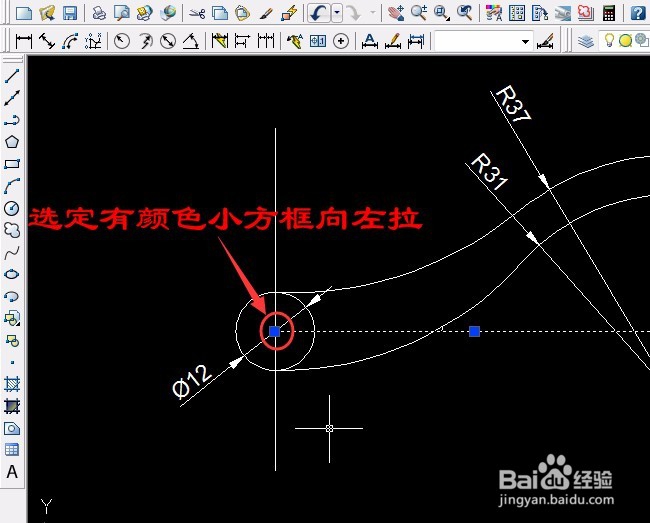

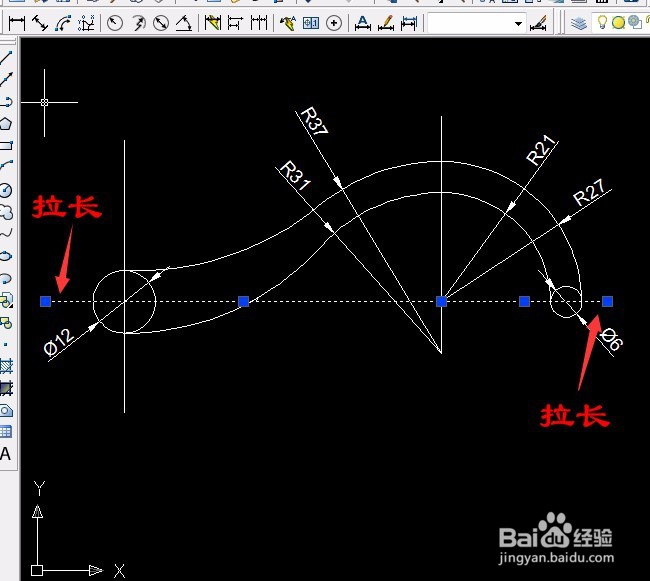

7、单击选“直线”，或按快捷键为：L，画出其它直线或选定直线后拉长直线，端点处开始向左和躺拉长。

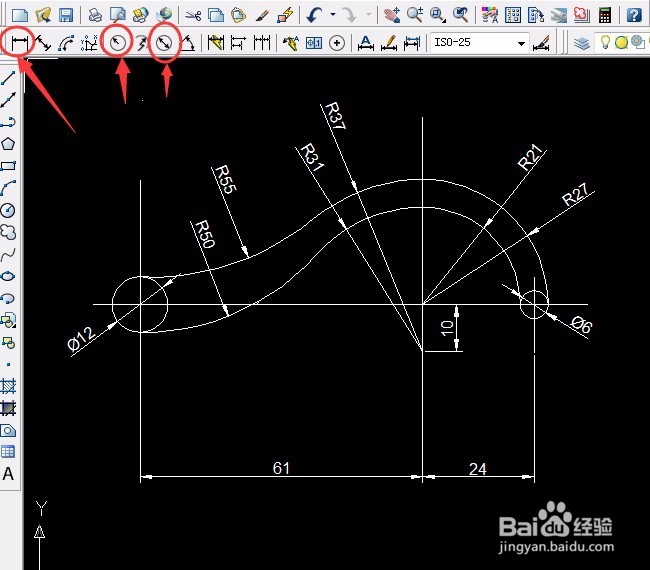

8、按尺寸要求标出尺寸。直线用线性标注，圆用半径和直径标注。
