MODBUS转PROFINET网关将电力智能监控仪表接入PROFINET网络案例

2、选择MODBUS 转 PROFINET网关；

4、设置网关在 Profinet 网络中的设备名称与 IP 地址；

6、组态设置完成后下载到 PLC 中，设置好电力智能监控仪的参数；

7、本例设置为1号站地址，波特率9600 8数据位一个停止位，无校验；

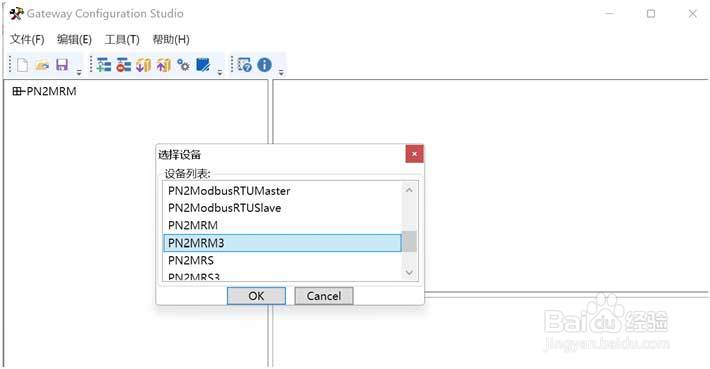

8、并开始配置 Modbus 参数设置。首先安装网关配置软件，打开软件新建项目选择 PN2MRM3；

11、添加NODE并填写站号；

13、以基本电参量地址表为例，该参数支持用03，04功能码读取；

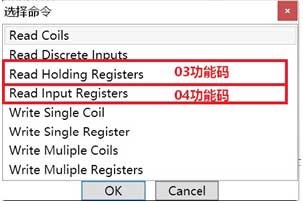

15、选择读保持寄存器，起始地址填写为100，寄存器数量3个内催映射地址为0对应博图网关input的起始地址；

字节交换：

如果从站数据需要进行交换，那么可以改成字节交换，寄存器交换，大小端交换等类型。

无响应动作：

如果从站应答超时，那么可以选择保留最后一次数据或者将数据清零。
