genesis缺孔如何解决

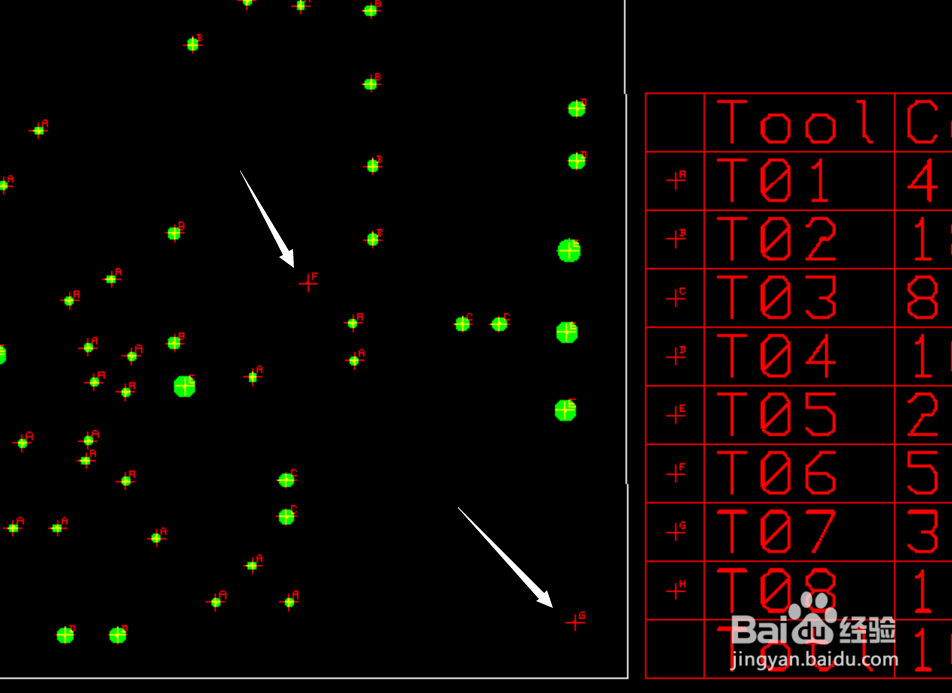

1、当客供资料中的钻孔程式文件中未包含部分孔径时(如图1),我们需要将客供钻孔图中对应的图形复制到另一层(新建一层)。

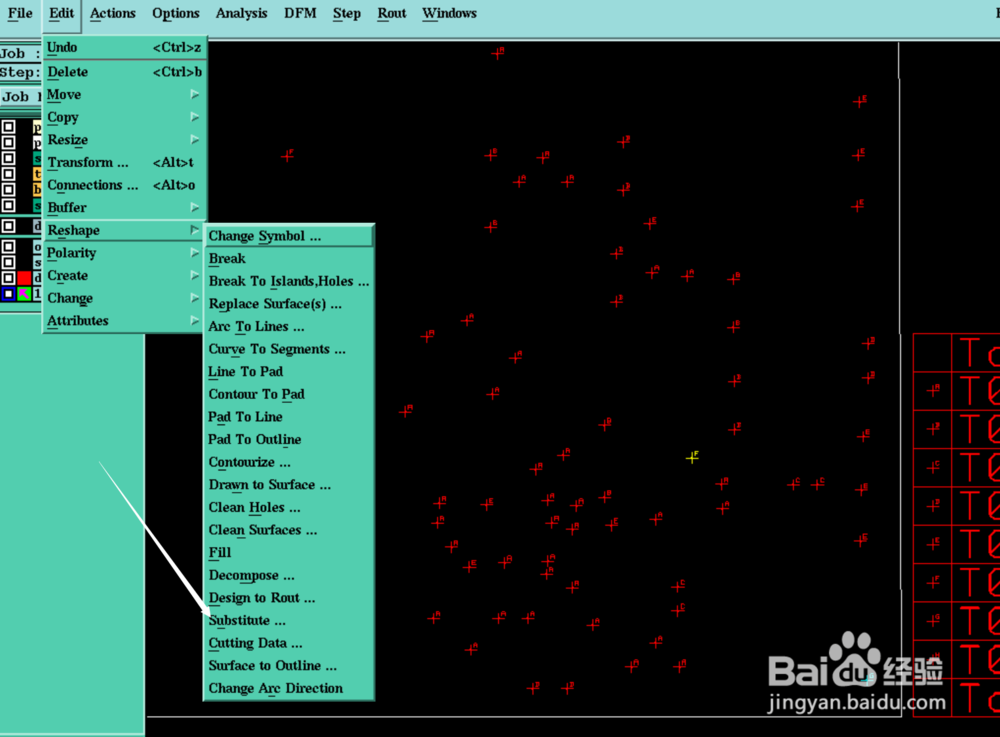

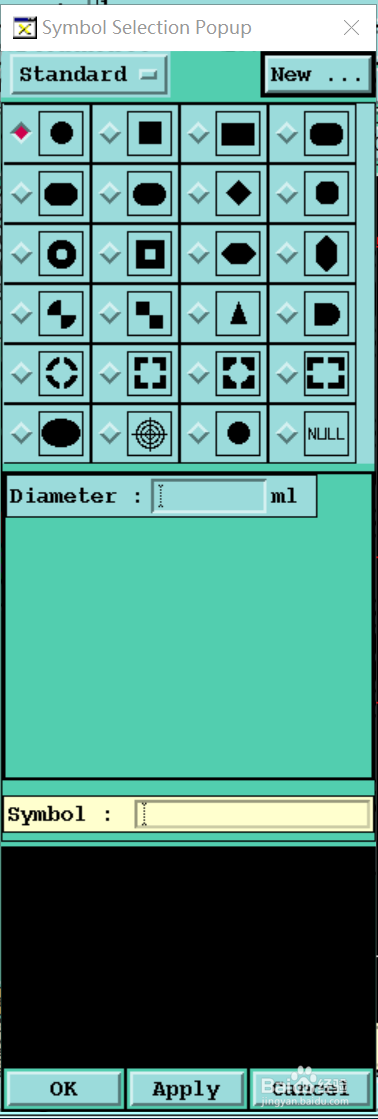

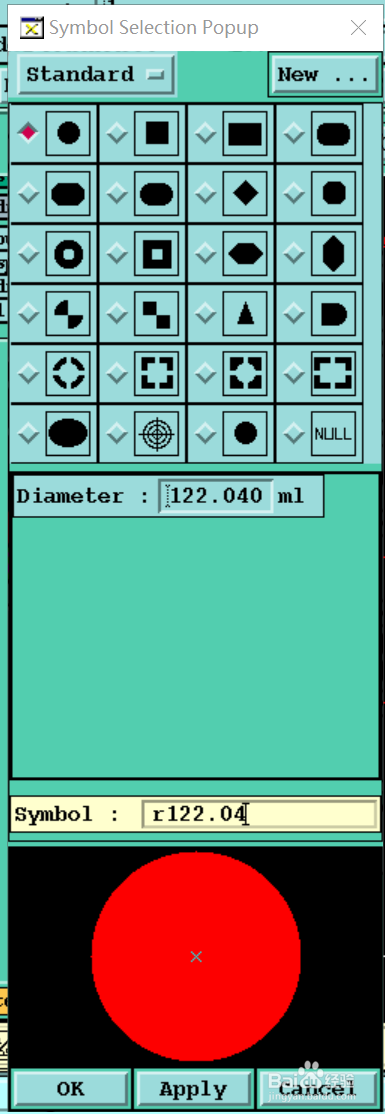

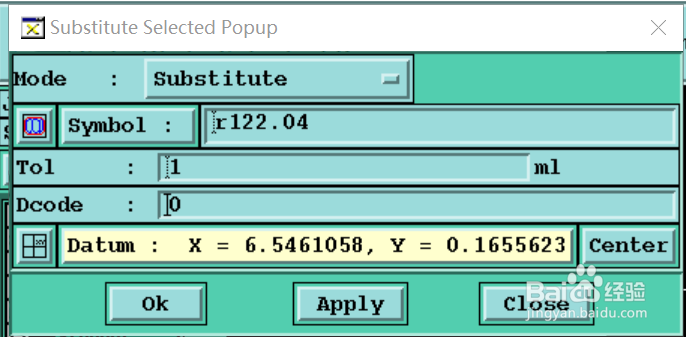

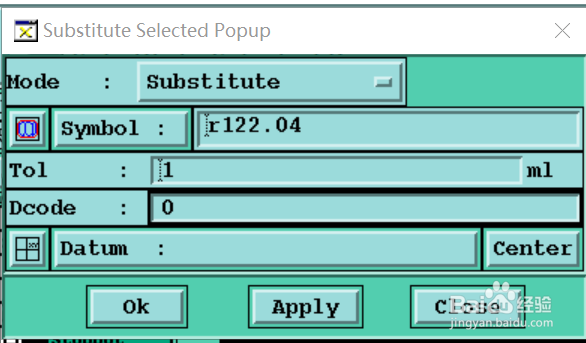

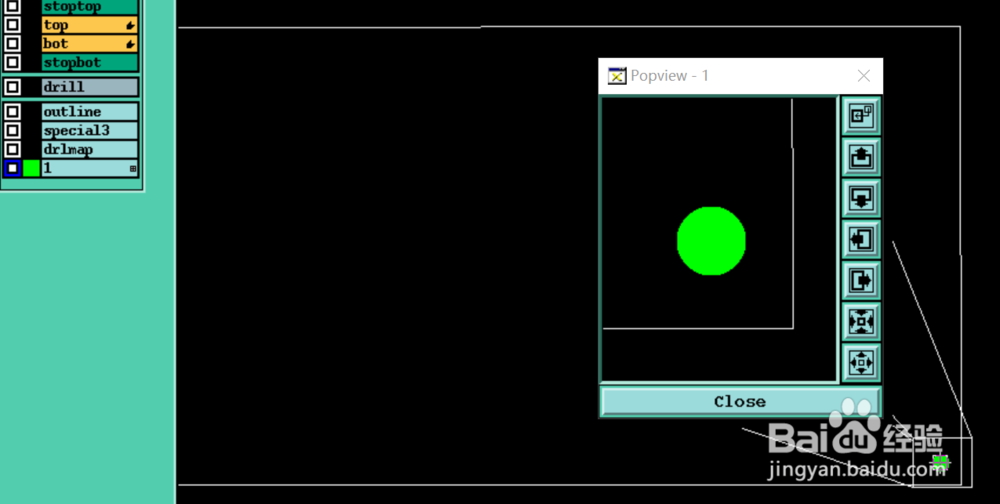

4、依次点击图6中的Datum及Center按钮,出现如图7的效果,然后点击OK。此时符号就变成了一个直径为0.12204的实心圆了(如图8)。

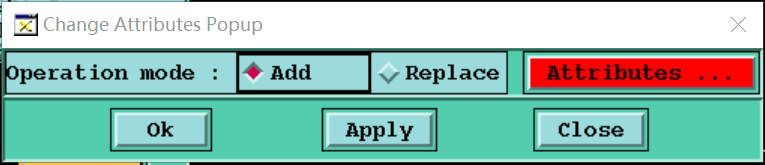

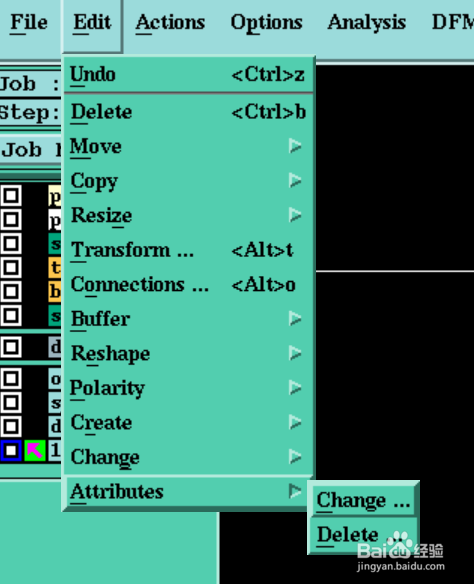

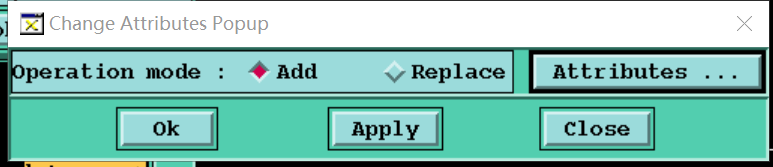

5、选中刚刚转换的圆,使用EDIT->Attributes->Change(快捷键ALT+E+A+C,如图9),出现如图10的界面。

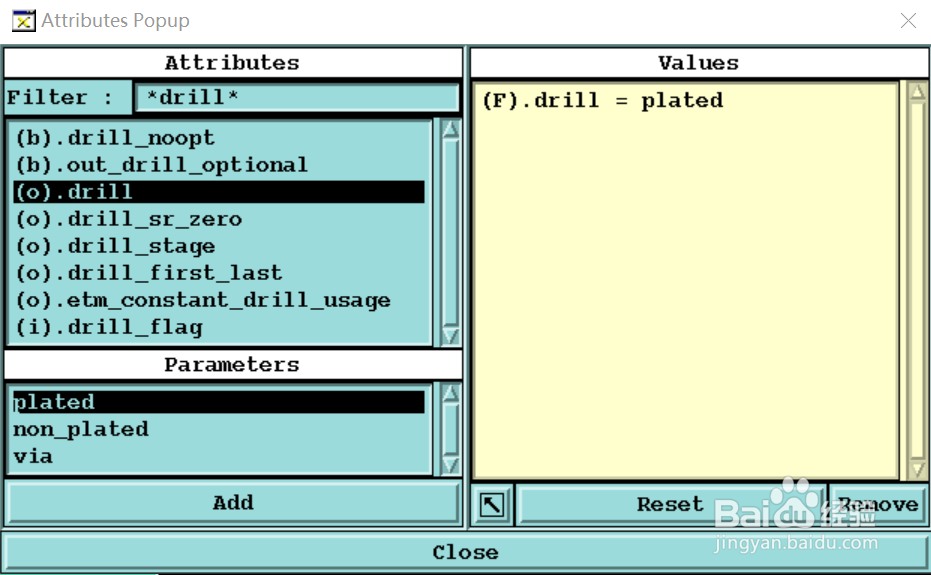

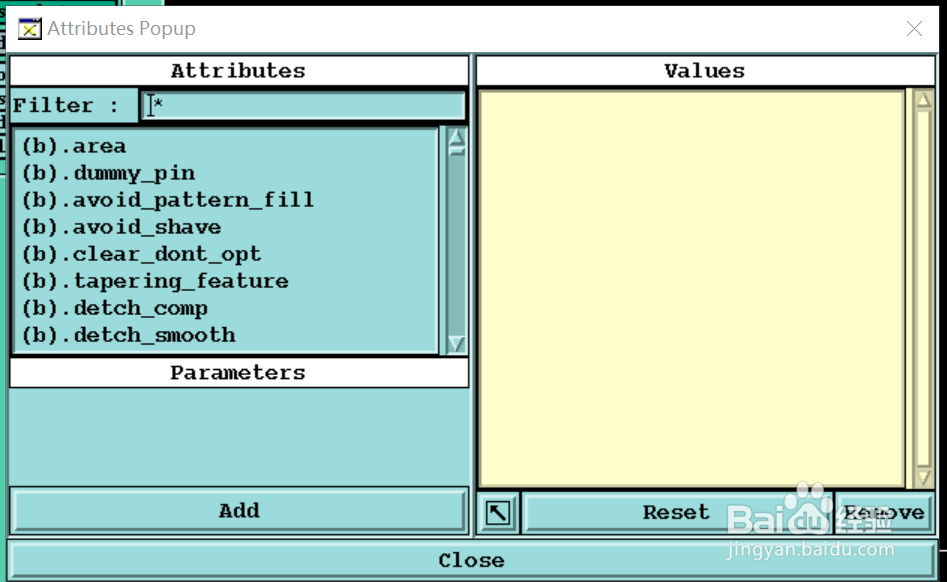

6、点击图10中的Attributes按钮,出现如图11界面。


8、将刚刚转换的孔移动或复制到钻孔层中,如果只是一种孔径缺失,那么到此时缺失的孔就补齐了。如果有多种孔径,重复以上步骤就可以了。
