ET软件导出文件到切割机设置方法

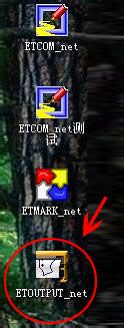

1、在桌面上打开ETOUPUP_net，界面如下：

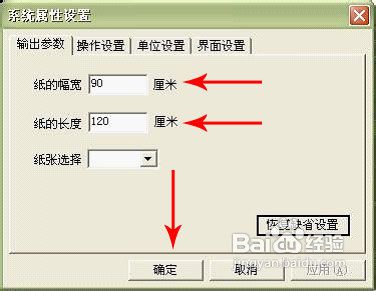

2、点文件下的系统属性设置，出现如下对话框：

3、在上栏输入纸的幅宽（即Y方向）和纸的长度（即X方向），确定； 点“输出到绘图机”下的“绘图机设定”：

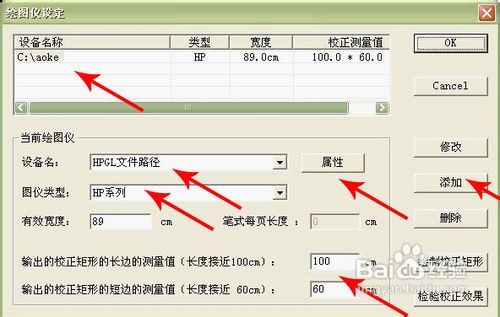

4、在“设备名称”下空白栏点击后按“添加”按键后，在“设备名”处选择“HPGL文件路径”，按“属性”设定路径，在“绘图仪类型”处碚枞凇悄选择“HP系列”，“有效宽度”设定89CM，在“输出的校正矩形的长（短）边的测量值”处分别输入100CM和60CM，即1：1输出，再点“修改”—“OK”。

5、点“输出到绘图机”，出现如下对话框：

6、在“输出内容”勾选需要的选项，点下红色处下拉箭头，去掉“不经常变更的选项”下面不需输出的选项，点“OK”，软件自动生成HPGL文件，且保存在预先设定的路径下，如C：\aoke。 到止，ET软件已经完成，

7、打开奥科切割平台将HPGL文件导入，请勾选“样片识别”，成功导入后如有的样片外框还为画线是因为样片不完全封闭造成的，可在平台中修改为外刀即可。
