水内冷发电机绝缘特性测试仪使用说明

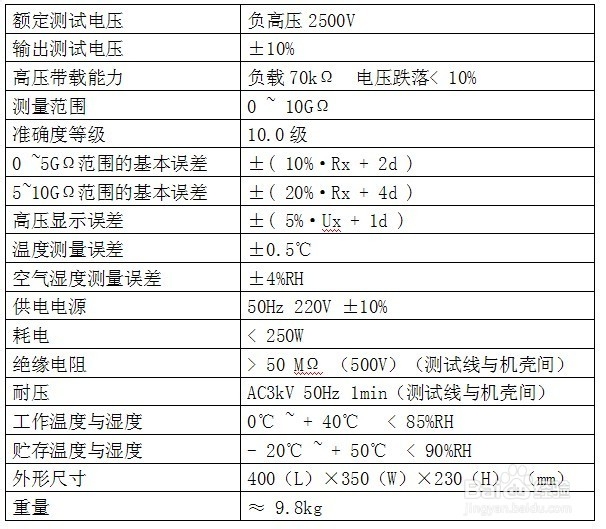

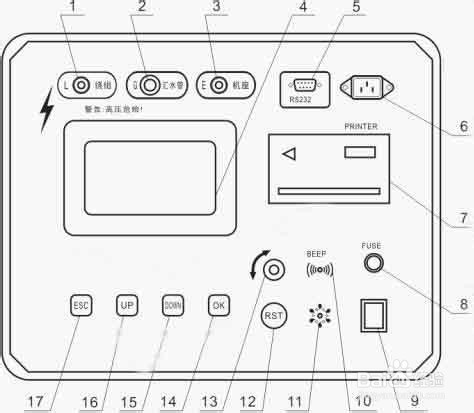

1、仪表机座端接至被测发电机机座，绕组端接至被测发电机的绕组，仪表汇水管端由汇水管专用连线接至被测发电机的汇水管口上。若发电机有多个汇水管出口时，应用截面积大于2.5mm²的铜导线将各汇水管口连接。

2、测试线连接无误后，将仪表通过供电电源线接至220V的交流电源上。打开面板上的电源开关，液晶屏出现如图1的开机欢迎界面，显示当前的温度，湿度，时间。

6、在图11或在图13界面下可进行该次测量数据的打印操作。打印机面板上有按键和指示灯，施撼镉颊灯亮表示打印机在线，反之表示离线。在线状态下打印机才能打印。操作按键可使打印机碚枞凇悄选择在线或离线状态、进行自检测或走纸等不同工作。6.1打印机在断电状态下，先按住按键，再接通电源，打印机打印自检测清样，结束后转入在线状态。6.2按下按键（持续时间0.5秒以内），松手后，可切换打印机处于在线状态或离线状态。6.3在离线状态下，按住按键（持续时间1秒以上）松手后，打印机将走纸。以同样的方法操作按键，松手后，停止走纸。

7、在图11或在兔脒巛钒图13界面下按OK键，若打印机此时处于在线状态，则出现（图15）所示界面，开始打印。若打印机处于离线状态，则出现如（图16）的信息提示界面，三秒后返回。只有把打印机切换到在线状态后，才可进行打印操作。

8、在图2所示的界面下，若选择时间设置操作，将出现时间设置界面，如图17，此时可对系统时间进行修正。

10、数倌栗受绽据接收程序安装后，即可进行数据传输，首先用9针的串行通信线将仪表系统与计算机连接好，打开仪表电源开关，仪表出现开机欢迎界面，剧安颌儿如图1。然后点击计算机桌面的开始菜单，移动鼠标至程序选项，在程序子菜单下选择运行该数据接收程序，即弹出数据接收窗口。最后点击窗口上方的启动接收按钮，如图18，仪表中的全部测量数据将会传输到窗口下部的数据缓冲区中。在数据传输过程中，仪表自动由欢迎界面切换到图19的数据传输提示界面。用户可对接收到数据缓冲区中的数据进行复制、粘贴、删除、修改等编辑操作。

11、在仪表系统工作的任何时刻，按下RST复位键，仪表系统都将会回到刚上电时的开机欢迎界面状态。

12、仪表工作时，不要盖住面板上的温湿度传感器，以免造成温度、湿度测量不准。不要盖住蜂鸣器，以免蜂鸣器发音不畅。

13、调节对比度旋钮，可将液晶屏显示效果调到最佳。

14、使用完毕，关闭仪表电源开关。关机后，系统时间仍继续保持计时，所存储的测量数据不会丢失。
