自己用网线制作VGA延长线

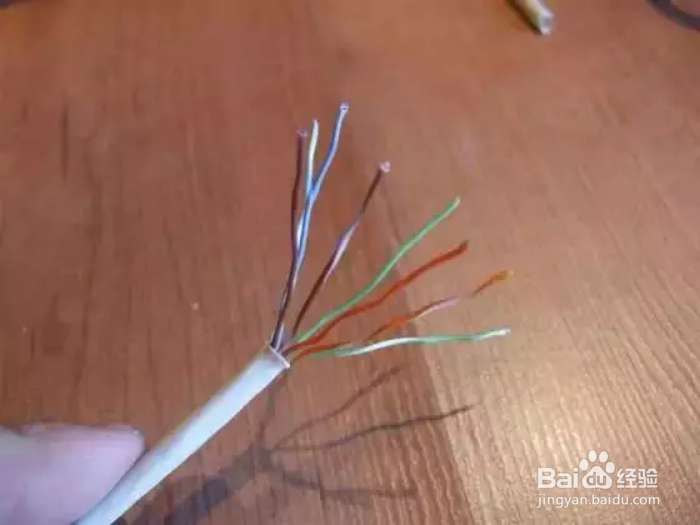

1、首先剥开一段网线外皮，约3厘米左右，露出8根颜色各异的细小电线

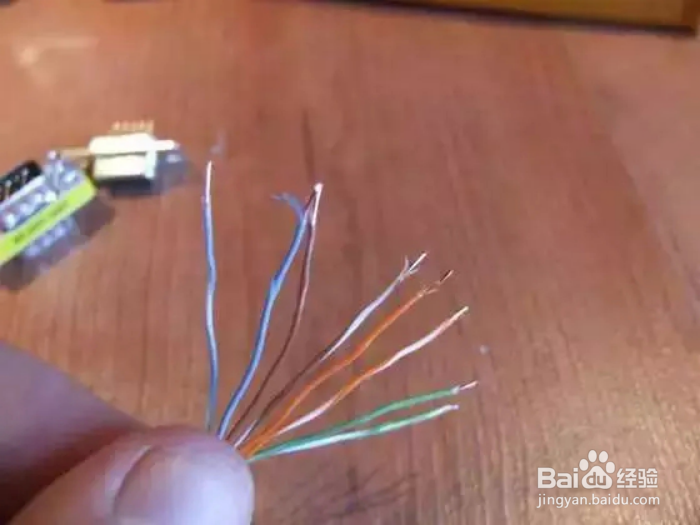

2、然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。如果没有剥线钳，牙齿也行滴，嘿嘿。同样的方法处理好网线的另一端

3、接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。如果需要将延长线穿墙使用的话，可以先穿好，再焊接VGA头

4、附VGA各针脚定义15针VGA各针脚的定义：1PIN — 模拟信号的”红”2PIN — 模拟信号的”绿”3PIN — 模拟信号的”蓝”4PIN — 地址码5PIN — N/C6PIN — 模拟 “红”的接地端7PIN — 模拟 “绿”的接地端8PIN — 模拟 “蓝”的接地端9PIN — 备用10PIN — 数字接地端11PIN — 地址码12PIN — 地址码13PIN — 行场信号14PIN — 垂直行场信号15PIN — 接地端（屏蔽层）

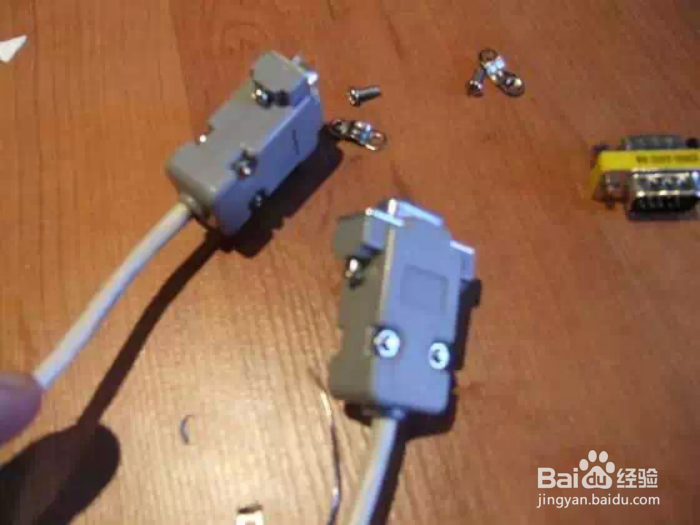

5、焊接好以后，将接头的盖子合上

6、2、3脚分别用用其中3根颜色分别焊接两头颜色对应。3条5、6、7、8、9、10脚用其中2根颜色并线焊接在一起做公共地。 2条4、11、12脚不接13脚接网线中的其中一根颜色的线。1条14脚接网线中的其中一根颜色的线。1条15脚接网线中的其中一根颜色的线并和VGA插头外壳焊接。1条网线屏蔽层同时包扎在VGA插头外壳上，插头2端连接网线处用热缩管包扎起来美不容易弯折损坏

7、完成收工
