如何用matlab软件画出已知图形的曲线图

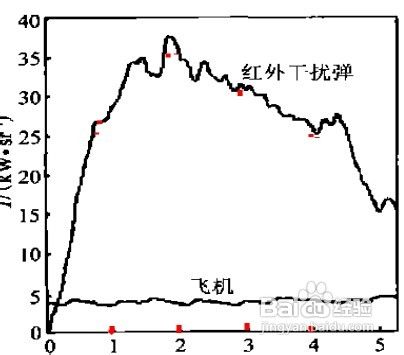

在查看已发表的论文时，经常看到一些适合收藏的曲线图（如下图），怎么完美复制下来供自己以后使用呢？谈一下我在日常学习中的经验。

方法步骤

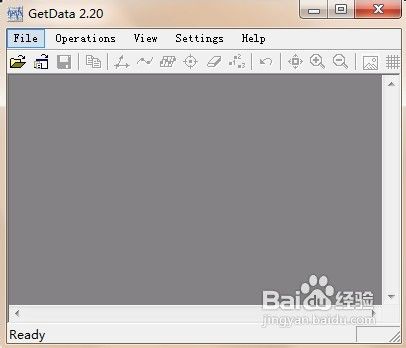

1、第一步要提取曲线图尽可能多的特征点，推荐一款软件GetData2.2，很多网站提供这款软件的下载，下载下来安装完后打开这款软件。

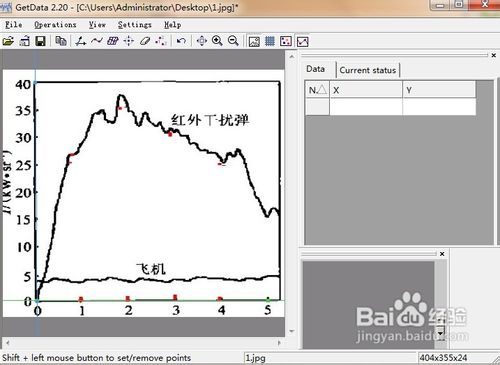

2、选择file->open image，打开想要的曲线图，选择operations—>set the scale，设定图片的坐标系，这一步非常关键，不能出错。

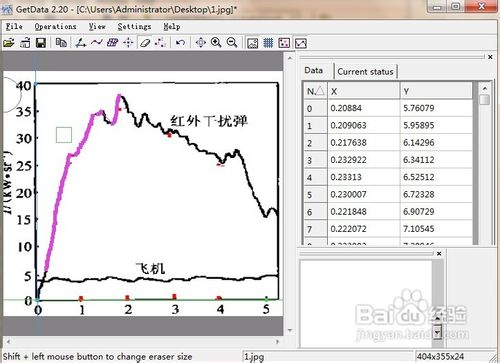

3、选择operations->digitize area，设定好合理的间距，间距越小，提取的特征点越多，构造的曲线图与原曲线图的拟合度更高。红色为提取好的曲线段，特征点的坐标显示在右侧。

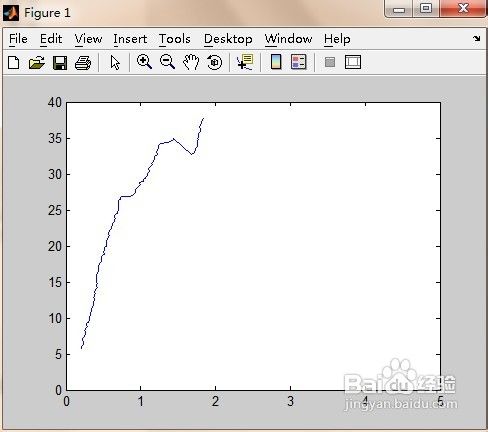

4、选择file->export data,生成包含特征点的txt文档，打开matlab软件，写程序，将特征点导入，简单处理下。

日常学习中非常有用的一点经验，与大家共享。
