华为交换机S5720-VLAN设置示例

2025-05-22 08:14:52

1、如拓扑所示，连接电脑的一端属于VLAN10，首先设置连接终端的接口。1）LSW1与LSW2上面创建VLAN10LSW1配置：[LSW1]vlan 10[LSW1-vlan10]quitLSW2配置：[LSW2]vlan 10[LSW2-vlan10]quit[LSW2]

2、2）接口加入VLAN10LSW1配置：[LSW1]interface g0/0/1[LSW1-GigabitEthernet0/0/1]port link-type access[LSW1-GigabitEthernet0/0/1]port default vlan 10[LSW1-GigabitEthernet0/0/1]LSW2配置：[LSW2]interface g0/0/1[LSW2-GigabitEthernet0/0/1]port link-type access[LSW1-GigabitEthernet0/0/1]port default vlan 10

3、交湍恬擒舍换机之间接口配置LSW1配置：[LSW1]interface g0/0/2[LSW1-Gigab足毂忍珩itEthernet0/0/2]port link-type trunk[LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10LSW2配置：[LSW2]interface g0/0/2[LSW2-GigabitEthernet0/0/2]port link-type trunk[LSW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 10

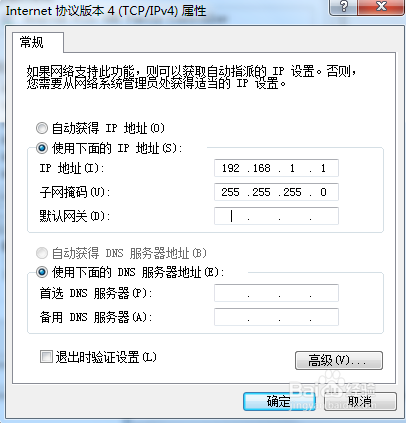

4、测试1）PC1与PC2配置如图所示

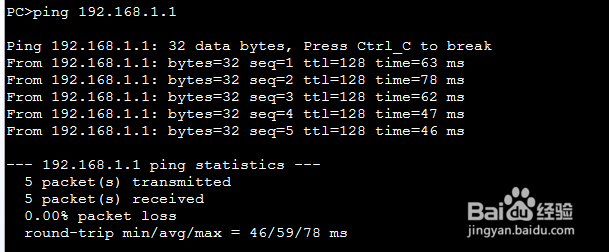

5、2）ping测试两端PC都可以相互ping通对方即可验证
