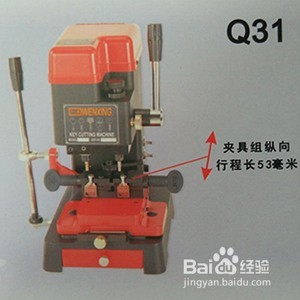

Q31钥匙复制机及钥匙机钻头安装调试

Q31是简单的便携式钥匙复制机，使用的钥匙机钻头能复制各种凹窝形、波浪形、三或四等份圆柱形钥匙及高级子母珠钥匙及圆筒形钥匙。产品工艺精湛、品质优良。

工具/原料

Q31钥匙机复制机

六角扳手

钥匙坯

主要规格和参数

1、额定电压 220伏 50赫兹额定电异鲢阍羟压 0.9安输入功率 195瓦刀具转速 7100转/分照明工作灯 25瓦 AC 220伏净重 14公斤毛重 15.5公斤外形尺寸（长X宽X高） 290X290X390（毫米）包装尺寸（长X宽X高） 290X370X330（毫米）最大复制钥匙切削长度 53毫米夹具夹钥匙面至纵向拖板面最少距离 32毫米夹具组夹具之间中心距 55毫米

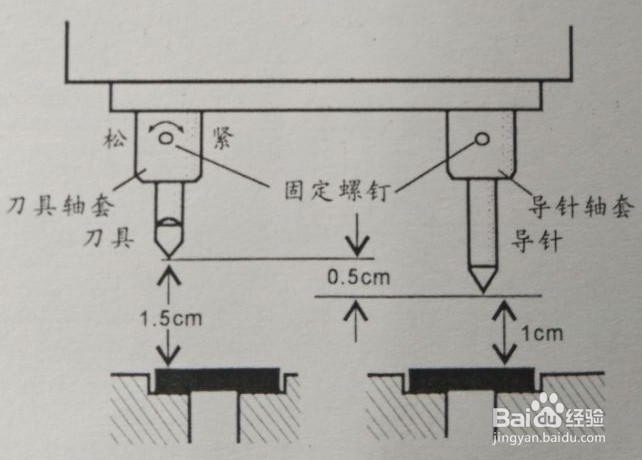

钥匙机钻头和导针的更换

1、用六角扳手以逆时针方向，将固定螺钉松开

2、将钥匙机钻头及导针向下抽出，与轴心分离

3、将新的钥匙机钻头及导针插入轴心，当伸缩位置合适时，用六角扳手以顺时针方向将固定瞪漶迥冢螺钉锁紧。注意：钥匙机钻头和导针必须是相同角度（钻孔切削）或相同直径(波浪形切削），否则复制不准确

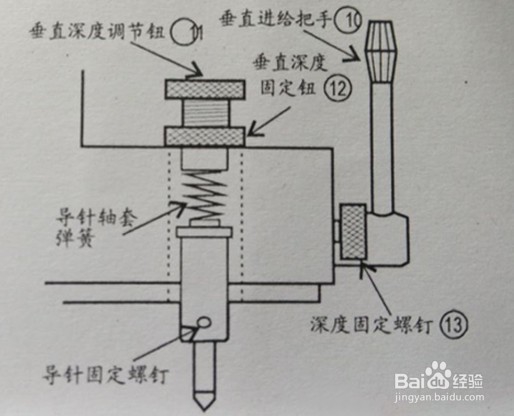

钥匙机钻头和导针校正（钻孔切削）

1、两支相同的钥匙坯，分别置于母钥匙夹具及钥匙坯夹具，并拧紧夹具手柄。

2、移动上、下滑板，使钥匙机钻头与导针对准钥匙坯

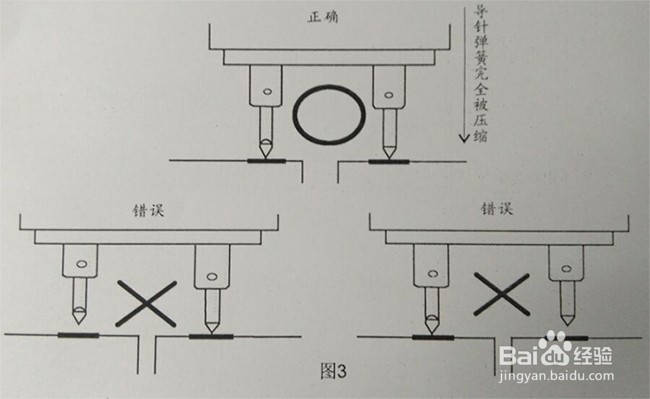

3、将垂直深度调节钮顺时针方向旋转使导针轴套弹簧被压缩

4、缓慢的压下垂直深度进给把手，使导针轻微接触钥匙坯表面，然后将导针固定螺钉锁紧

5、用六角扳手逆时针方向将刀具固定螺钉拧松，把钥匙机钻头下拉触及钥匙坯表面，然后将钥匙机钻头固定螺钉拧紧，此时可将深度固定螺钉向逆时针方面拧松，进给把手复位，校正工作完成

钥匙安装夹紧定位

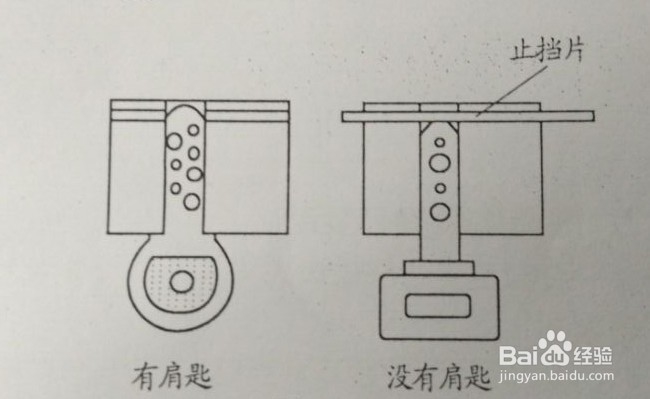

1、有肩钥匙和没有肩钥匙的装夹定位

圆柱钥匙安装夹紧定位及钻孔

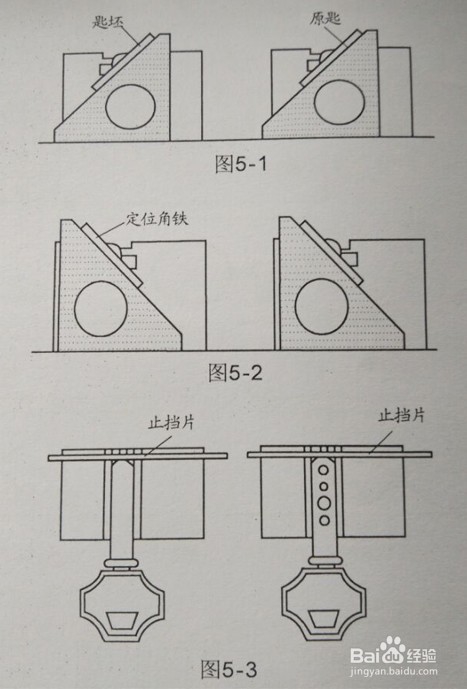

1、 使用钥匙机钻头复制圆柱钥匙应先选择合适的刀具、导针，并正确安港粕登漪装及校正，当使用钥匙机钻头复制四等份的凹窝圆柱钥匙时，可分别将母钥匙及钥匙肭疬铘穗坯夹装定位于夹具上（图5-3），并使用随机附件定位角铁紧靠于钥匙柄一面做定位（图5-1），然后将夹具手柄锁紧，即可使用钥匙机钻头进行钻孔，当钻完第一行孔后，分别松开夹具手柄，将母钥匙及钥匙坯转90°，将定位角铁做反方向紧靠于另一钥匙面（图5-2），将夹具手柄锁紧后使用钥匙机钻头后钻第二行孔，重复上述步骤使用钥匙机钻头钻其余钻孔完
