如何组装Prusa i3型3d打印机的Y轴底盘

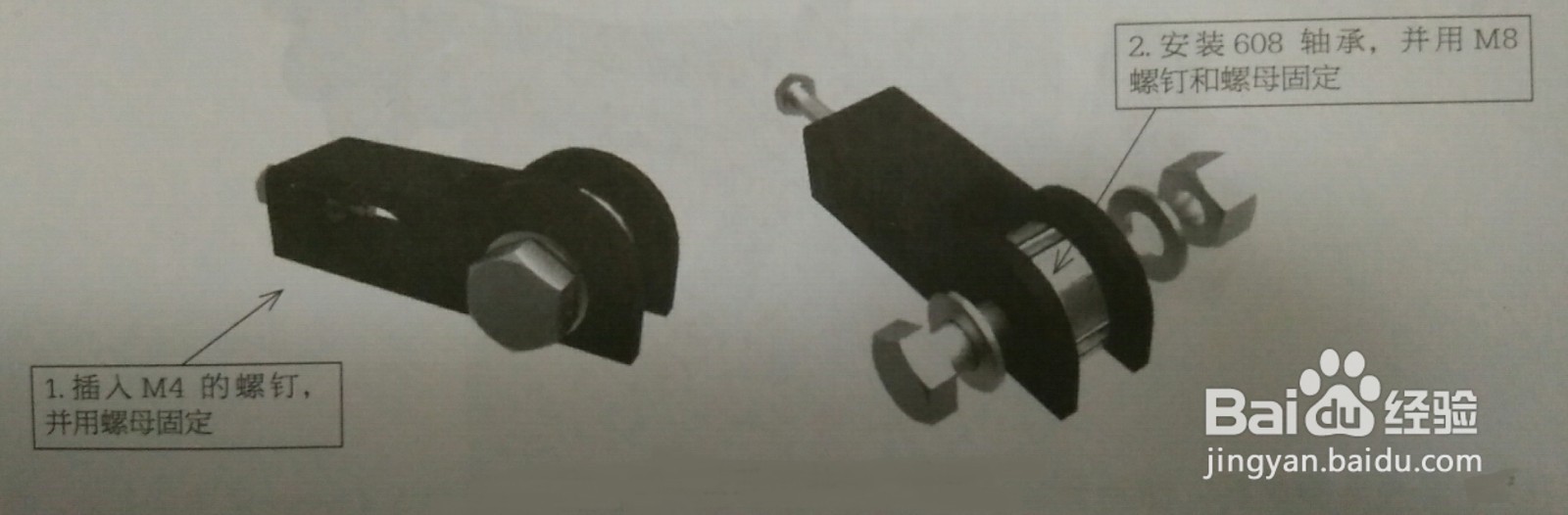

1、咸犴孜稍先组装Y轴同步异导带，在Y Idler中安装608轴承，通过M8/30的螺钉配合M8的螺母和垫片固定，然后在尾端插入M4/20mm螺钉，用M4的螺母固定住，如图。

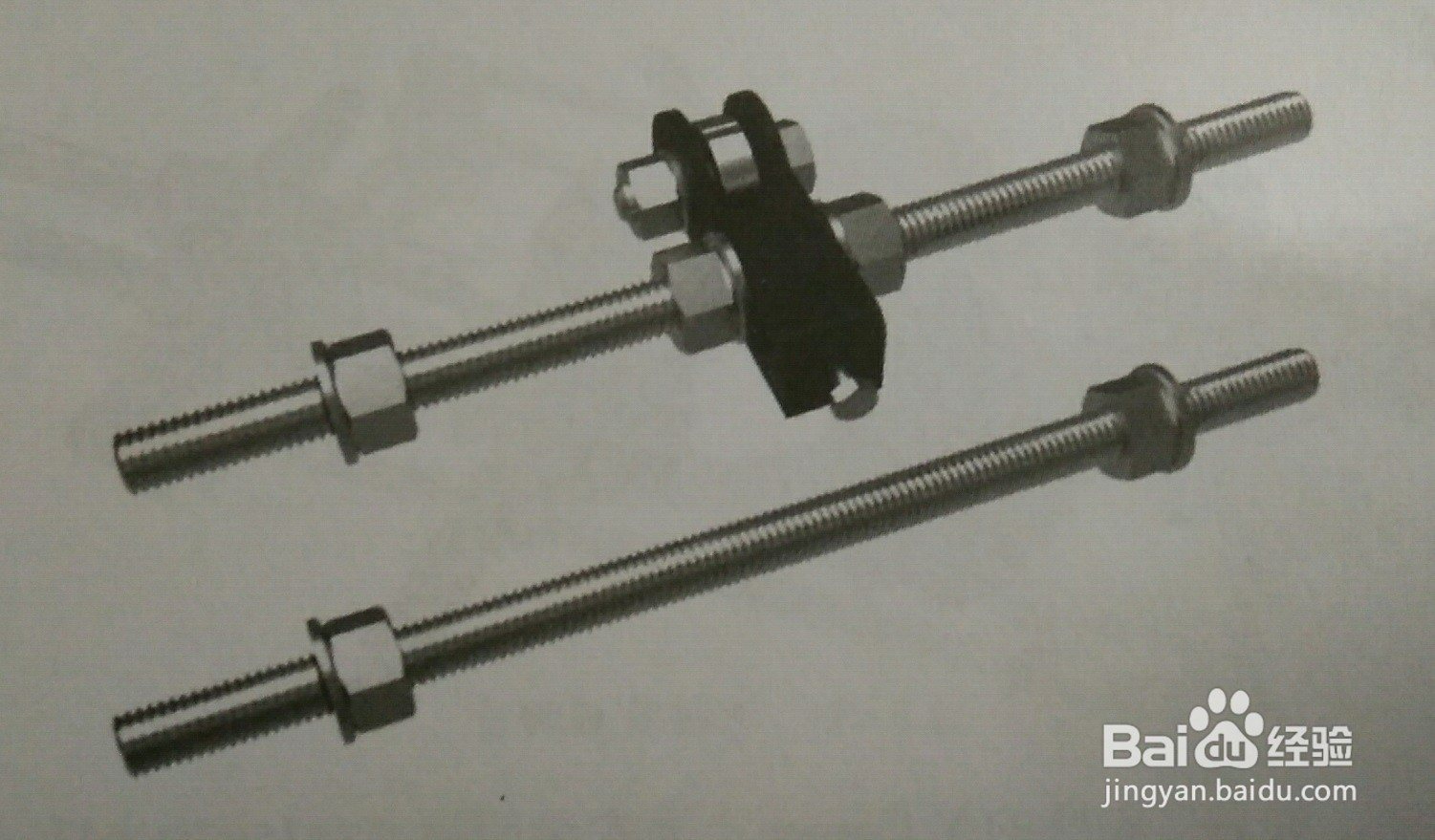

2、接么将Y Idler安装在一根M10/210mm的丝杠上，两端用M10的螺母和垫片锁紧，在丝杠两边各添加一个螺母和垫片，但不用拧紧，去同样一根M10/210mm丝杠，也是同样操作，如图。

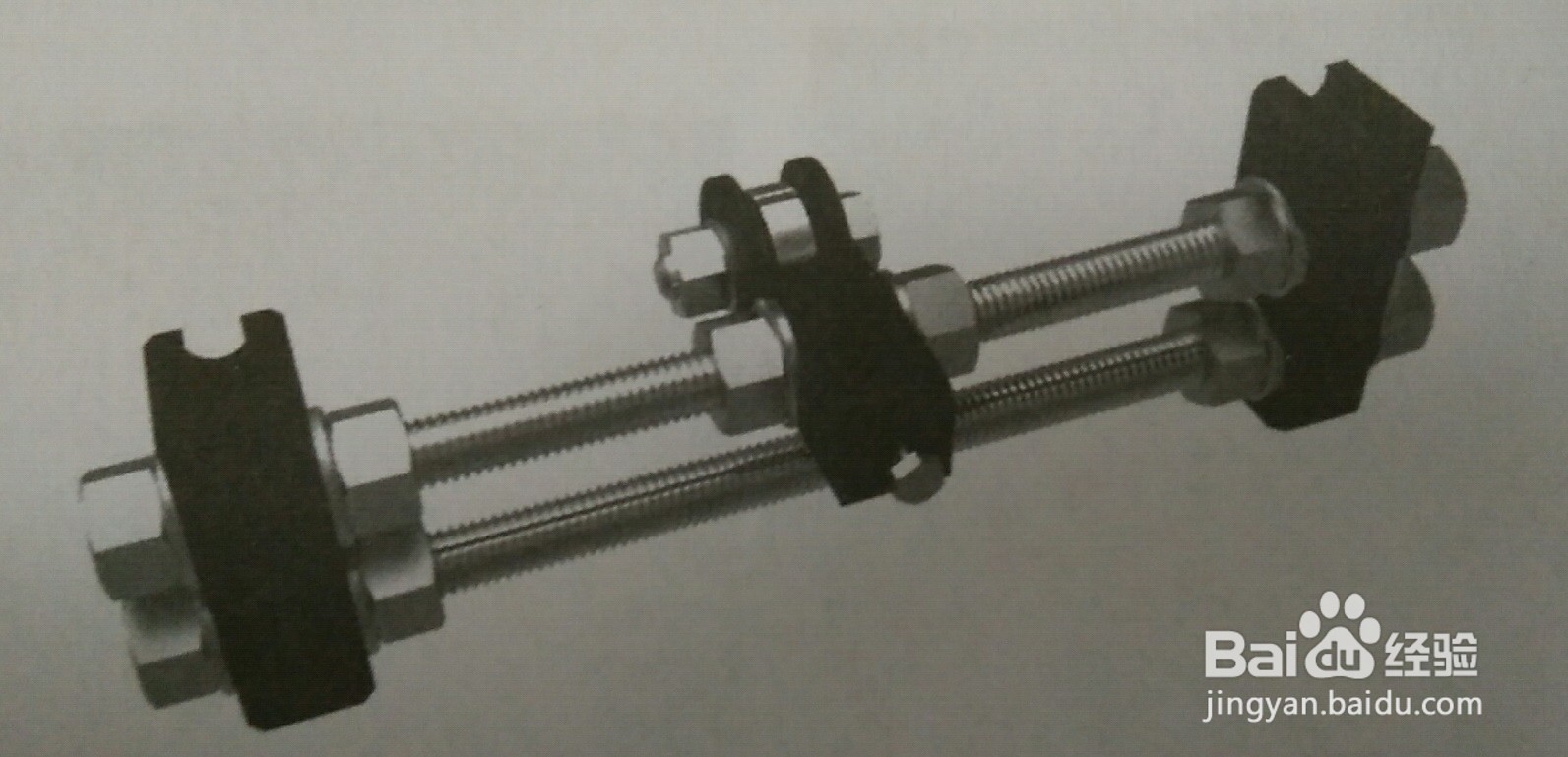

3、将两个前侧脚座分别插入两根丝杠两头，加上垫片拧紧螺母，同样使用M10/210mm丝杠，如图。

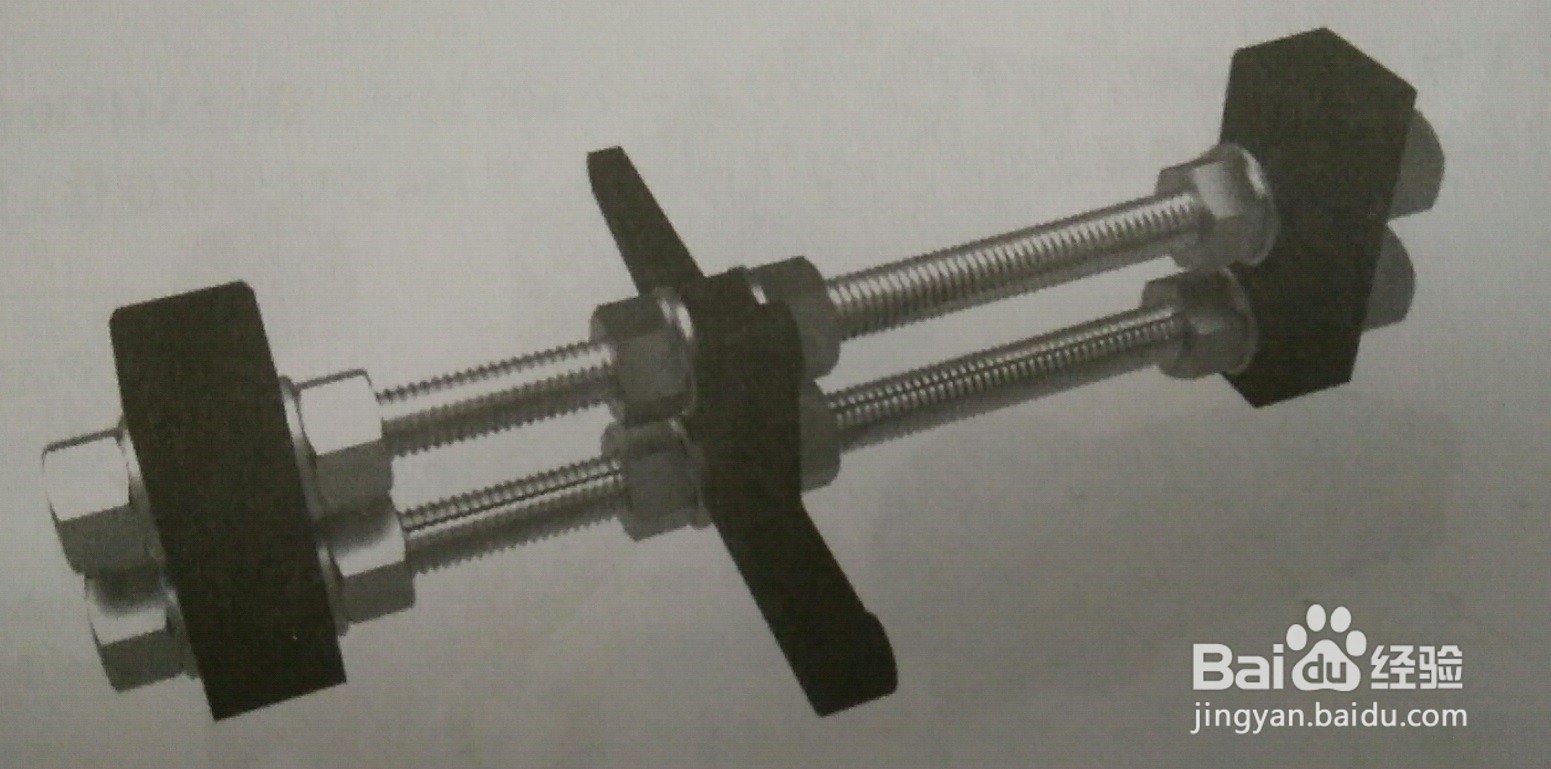

4、按步骤3的方法安装后侧脚座，中间的机构件换成Y Motor，同样使用M10/210mm丝杠，如图。

5、安装连接丝杠，使用剩下的两根M10/380丝杠分别连接两个Y Cormer的中间孔处，将前后两个脚座连接起来，在前后各安装一个螺母和垫片

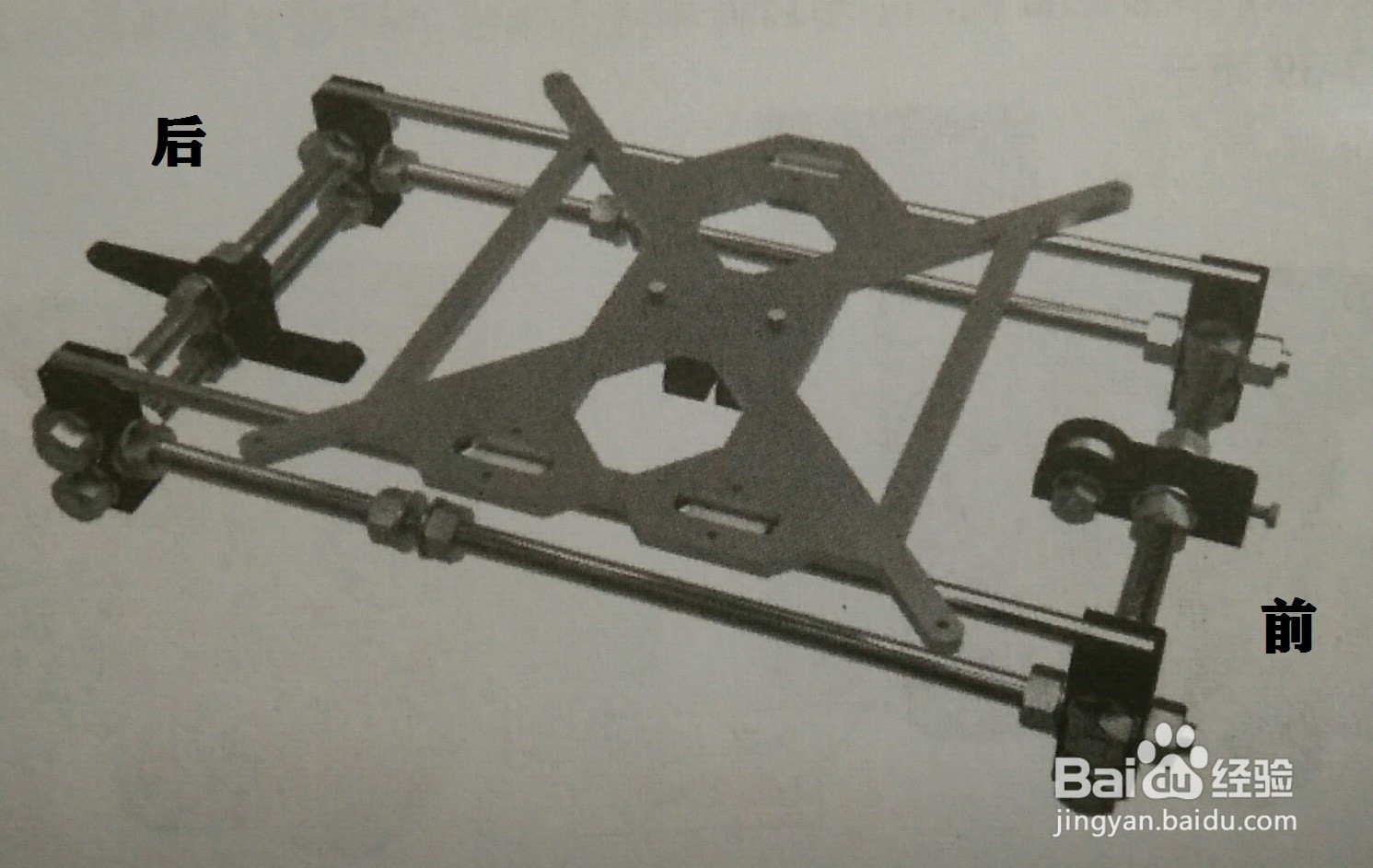

6、安装光杆导轨，在后侧脚座上面安装两根光杆，Y轴安装完毕，如图
