MATLAB教程：[6]三维曲线图的绘制方法大全

上一篇文章我们将了如何使用plot函数绘制二维空间的曲线图，以及如何设置曲线图的样式，这一章我们要介绍一下使用plot3绘制三维空间的曲线，设置曲线样式你们就参考上一篇文章，两者是一样的，这一章重点将三维空间曲线图的特点。

首先我们介绍一下plot3的基本使用方法：plot3(x1,y1,option1,x2,y2,option2...)，其中参数x1、x2、y1、y2都是变量，option是曲线的样式参数，option具体使用方法可以参考上一篇文章。

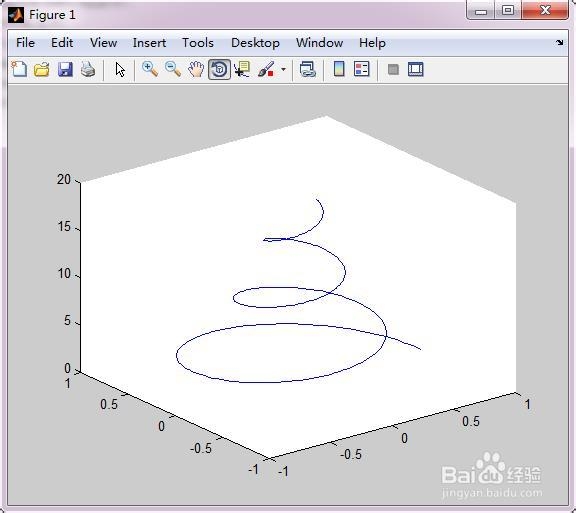

我们使用一个具体例子来看看三维曲线图的绘制方法；如图所示先输入三个参数t、y、x，其中t是一个中介参数，实际上只有两个变量x和y。我们看看这个plot3的绘制结果：下面第二幅图就是效果图





接着我们输入下列命令，其中subplot函数的参数意义是将界面拆分为2X2=4个窗口，绘制得到的曲线图放置于第一个位置，如图所示：

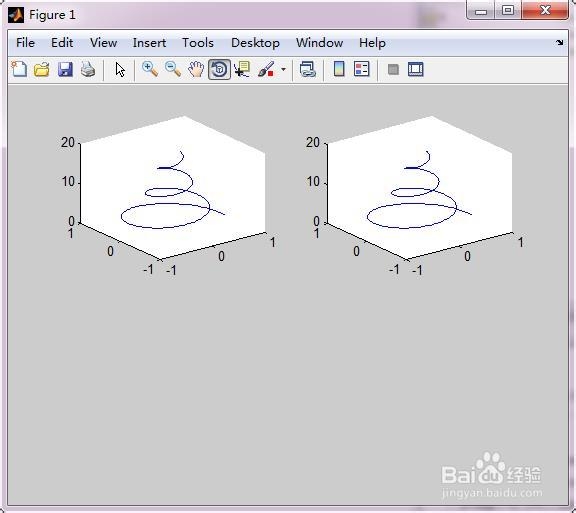

假如我们要绘制得到的曲线放置到第二个绘制，可以输入subplot（2,2,2），得到效果如图所示

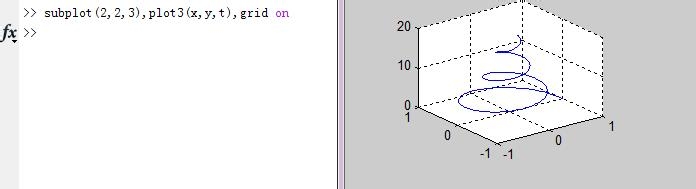

急着我们使用grid on 函数可以给曲线图添加网格线，如图所示



接着使用view函数设置我们的视角，也就是观看三维图的视角，视角不同那图的样子也不一样。比如view（[0 1 0]）的意思就是在点（0,1,0）这个点去看得到的三维图

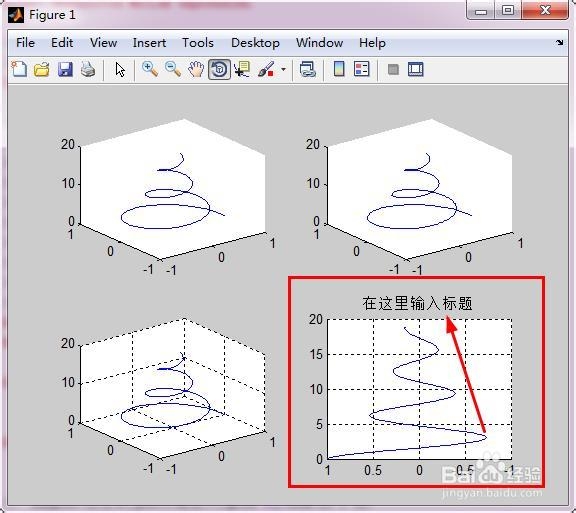

最后我们可以设置一下曲线图的标题，使用函数title即可，如图所示
