UG10.0练习三维建模一千零一十六之U形实体抽壳

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0练习三维建模一千零一十六之U形实体抽壳

2、执行【拉伸——XY平面】，直接进入草图。

激活轮廓命令，画两个封闭的U形轮廓，

添加几何约束，等径，圆心点在横轴上，

激活快速标注命令，标注尺寸：长150，半长75，距离20，

点击完成，退出草图。，

3、回到拉伸对话框，设置限制：-10开始，10结束，

点击确定。

4、点击工具栏中的抽壳命令，设置厚度为4，

点击侧面，点击确定。

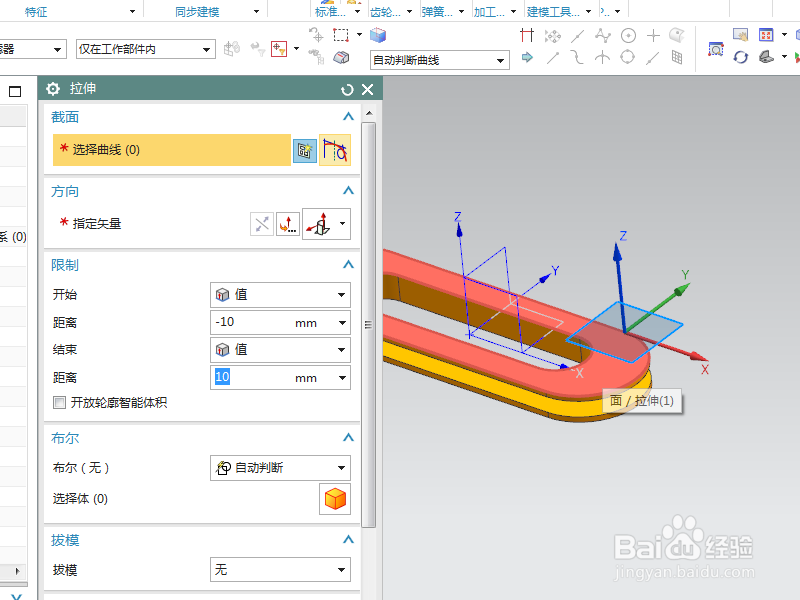

5、点工具栏中的拉伸命令，点击实体的上平面，直接进入草图。

6、激活圆命令，画八个圆，

添加几何约束，左右两个圆的圆心在横轴上，等径，其余六个圆等径，

双击修改尺寸：上下六个圆各自距离边10，直径10，圆心距60，左右两个圆的直径20，距离各自的边20，

点击完成退出草图。

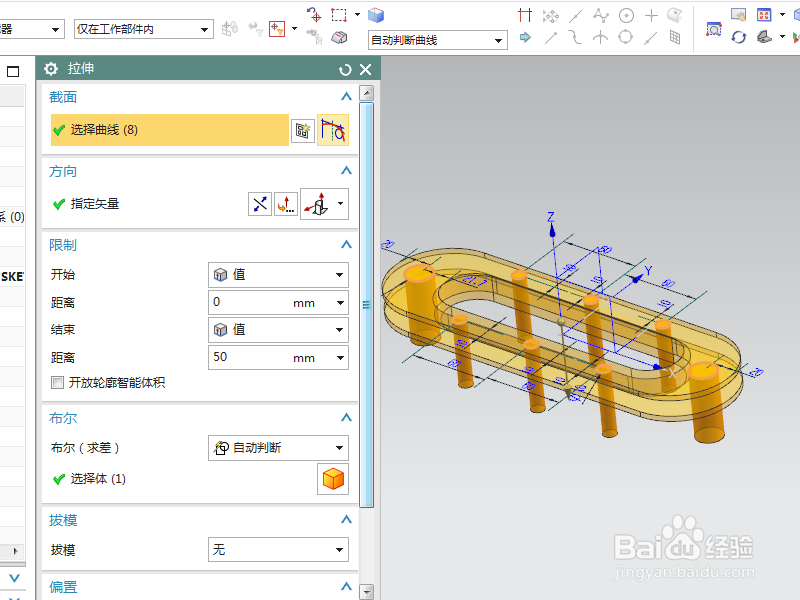

7、回到拉伸对话框，

设置限制：0开始，50结束，布尔求差，点击确定。

8、点击工具栏中的边倒圆命令，

设置半径为R1，

ctrl+a，选中所有的实体边线，点击确定。

9、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，给实体指定蓝灰色纹理效果，

至此，

这个三维实体就建模完成，本次练习结束。
