HTHL-100B回路电阻测试仪的工作原理及使用方法

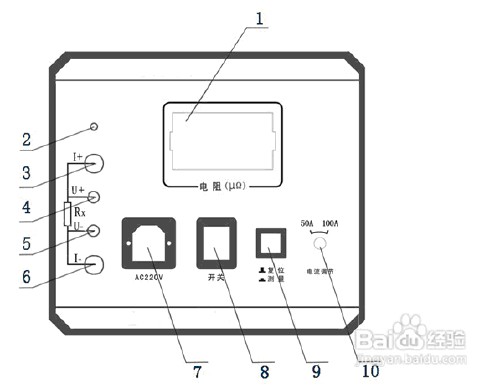

1、HTHL-100B回路电阻测试仪面板结构图示

2、HTHL-100B回路电阻测试仪的工作原理仪器采用电流电压法测试原理，也称四线法测试技术，原理方框图见图示由电流源经“I+、I-”两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“U+、U-”两端口(也称V型口)取出，由电压表V读出。通过对I、U的测量，就可以算出被测电阻的阻值。

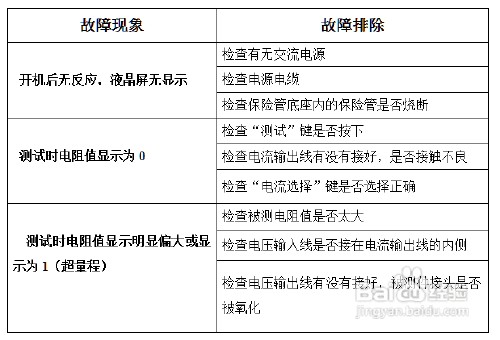

3、HTHL-100B回路电阻测试仪的操作方法1、按下图接线方法接线。2、仪器面板与测试线的连接处应扭紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。5、调节“电流选择”旋钮，选择要选用的电流档位，然后按下“测量”键此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程。6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
