详细解答HTGZ-H全自动互感器校验装置的使用方法

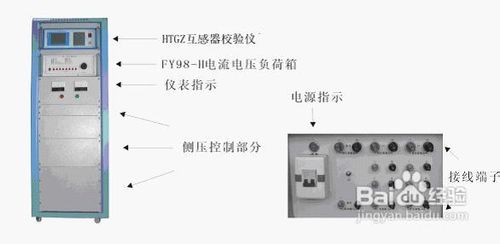

1、HTGZ-H互感器校验台外形如图

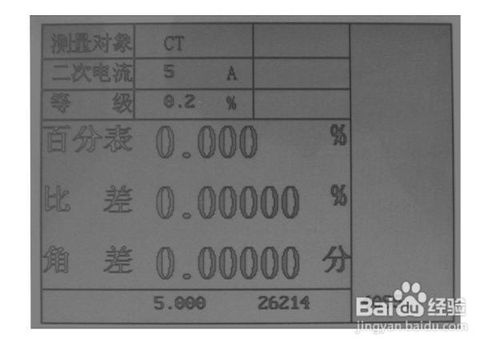

2、测量界面介绍：如下图为测量界面，其中测量对象、等级等相关信息均有显示。台体的输出电流、电压显示在界面上方。百分表、比差及角差采用大字体显示，便于观察。

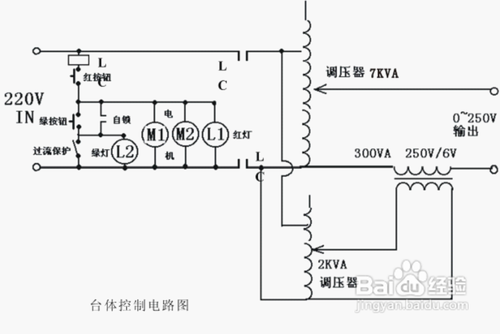

3、台体控制电路：控制部分有按钮及保护触点。红按钮按下后，电机及红灯将通电，校验仪通过行程开关反馈信号控制电机使调压器回零；绿按钮按下后，交流接触器吸合并自锁，调压器输入通电，绿灯亮。

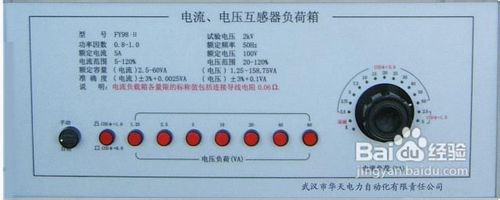

4、电流电压互感器负荷箱说明：电压互感器负荷箱使用时并接到被试电压互感器的a与x之间。

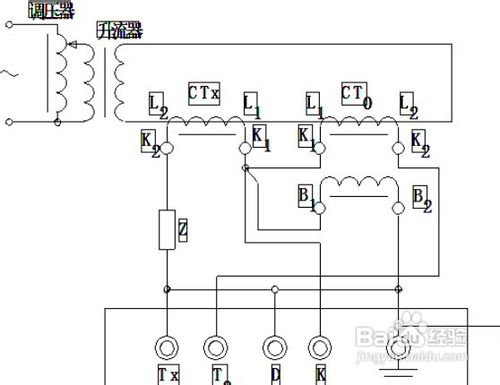

5、电流互感器自校接线：

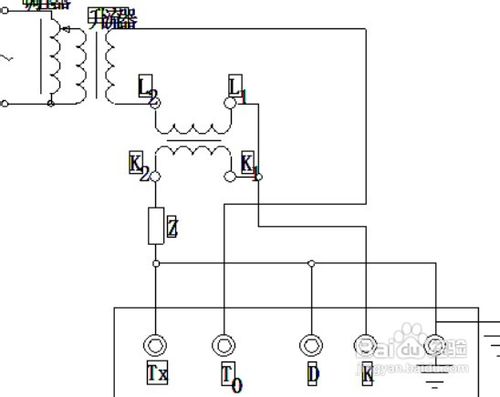

6、双级电流互感器校电流互感器：
