Pro/e5.0如何建模国标中的A8x30的圆头槽销

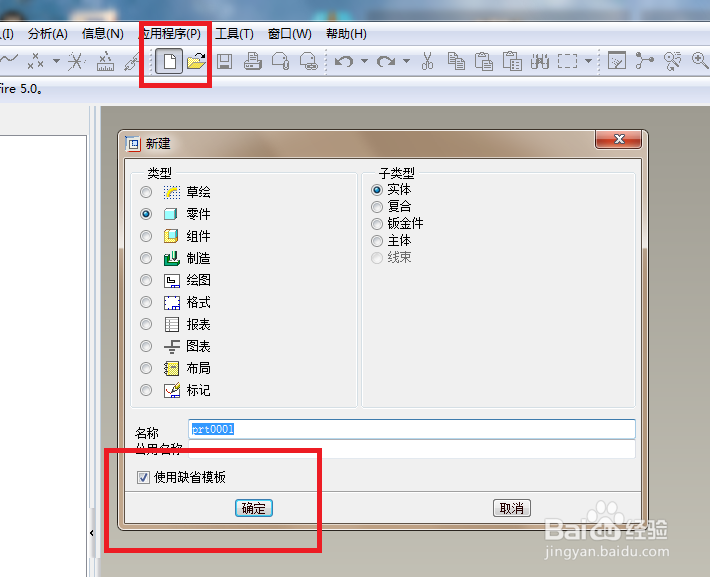

1、如下图所示，打开Pro/e5.0软件，点击工具栏中的“新建”，弹出的“新建”对话框中的各项参数都有默认，基本上我们只需要点击“确定”，即可进入三维建模界面。

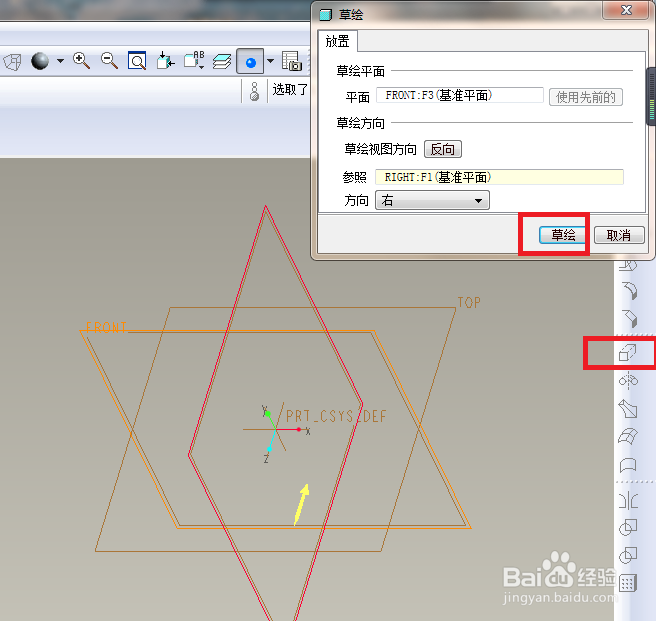

2、如下图所示，1、点击“拉伸”，2、点击“放置”，3、点击“定义”，4、点击“FRONT面”，5、点击“草绘”，然后就可以看到草绘环境了。

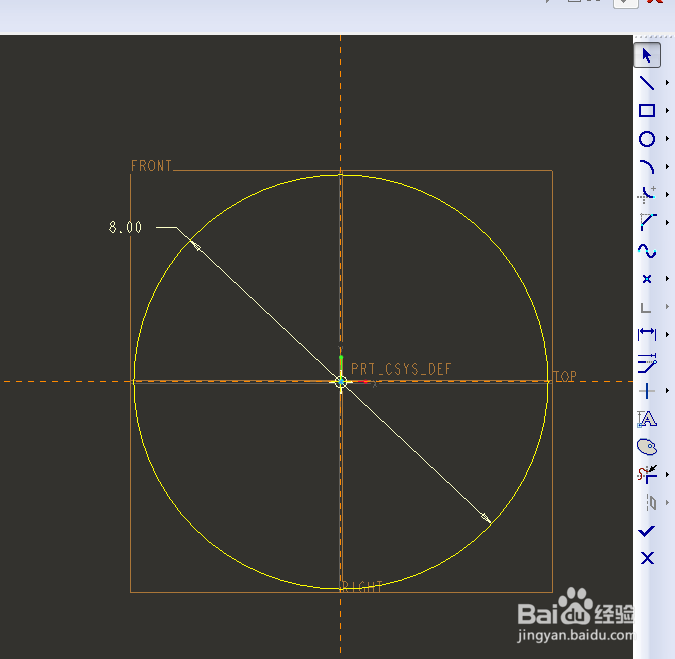

3、如下图所示，这一步的草绘很简单，激活圆命令，以坐标原点为圆心画一个圆，双击修改圆的直径为ø8，即可√。

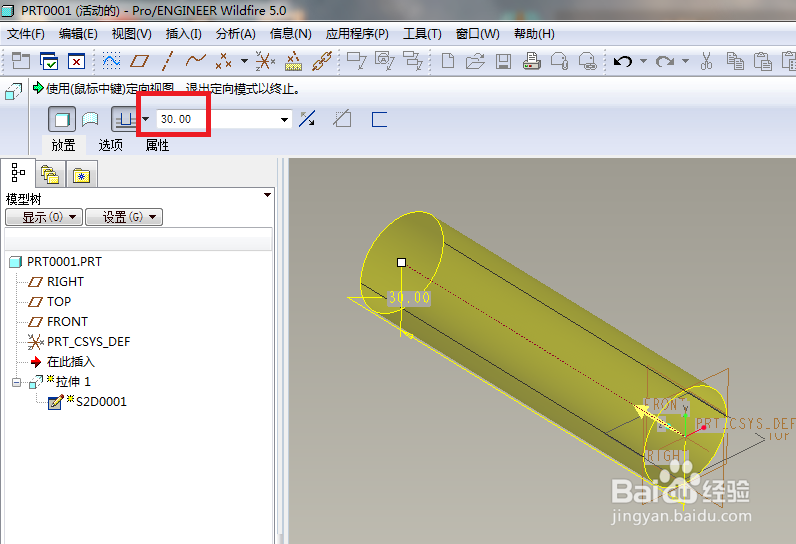

4、如下图所示，退出草绘之后设置拉伸高度为30，打√，完成并结束本次操作。

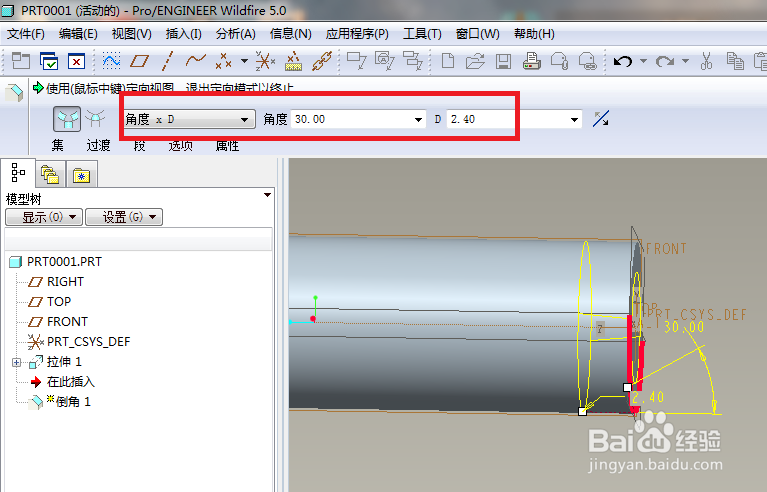

5、如下图所示，1、激活“倒角”命令，2、选择倒角方式为“角度xD”，并设置角度为20，D为2.4，3、选择实体边线，4、打√。

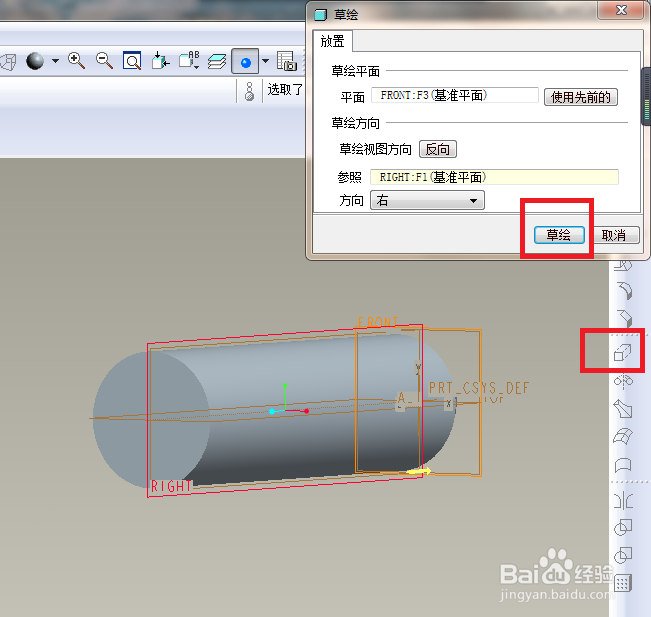

6、如下图所示，重复第2步操作，进入草绘。

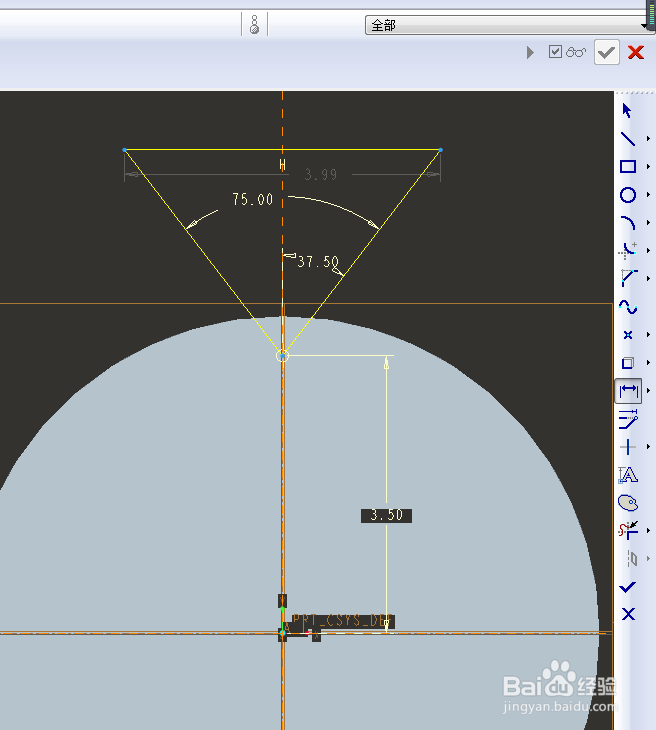

7、如下图所示，又是激活直线命令，画三角形，其一端点在纵轴上，然后激活标注命令，标注三个尺寸即可：75°、37.5°、3.5，打√，完成并退出草绘。

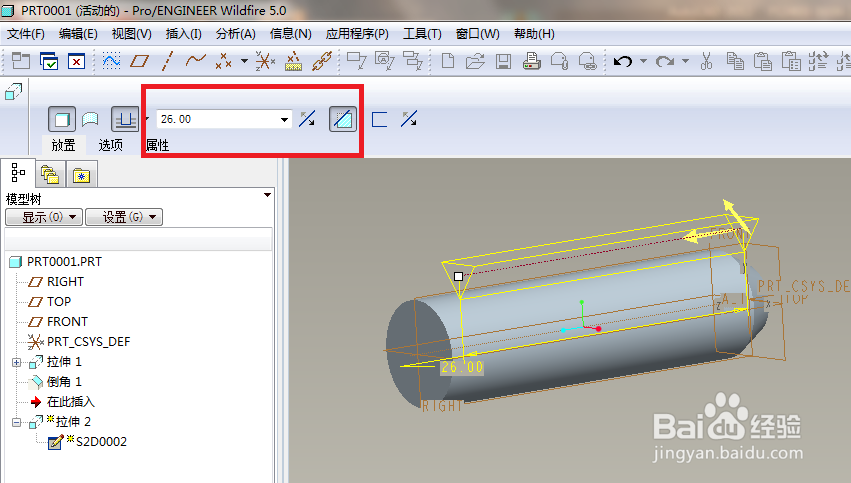

8、如下图所示，软件左上角设置拉伸高度为26.0，并点击“去除材料”图标，软件右上角打√，完成并结束槽的创建。

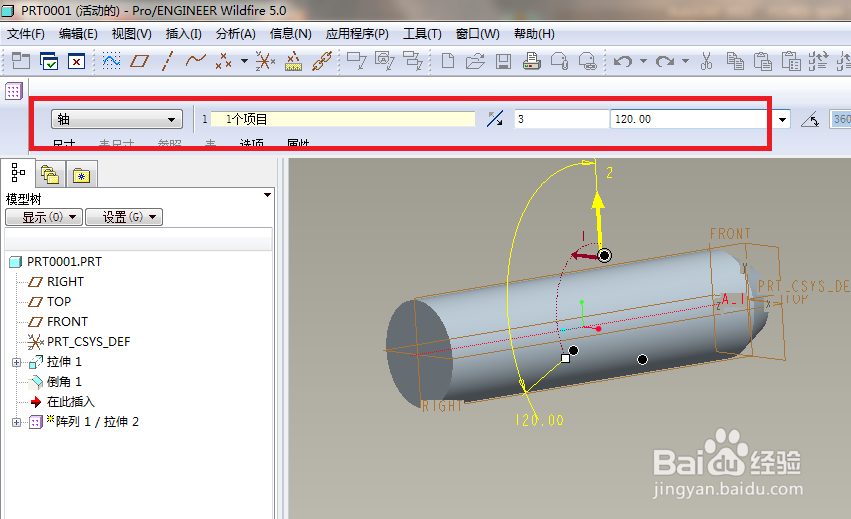

9、如下图所示，1、选择刚刚创建的“槽”，2、点击工具栏中的“阵列”图标，3、软件左上角设置阵列方式为“轴”，设置数量为3，角度120，4、点击右上角√，完成并结束本次操作。

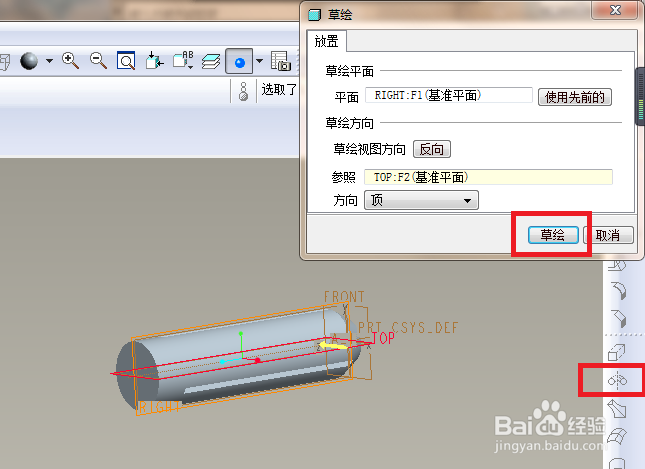

10、如下图所示，开始创建圆头。执行【旋转——位置——定义——RIGHT面——草绘】，进入草绘。

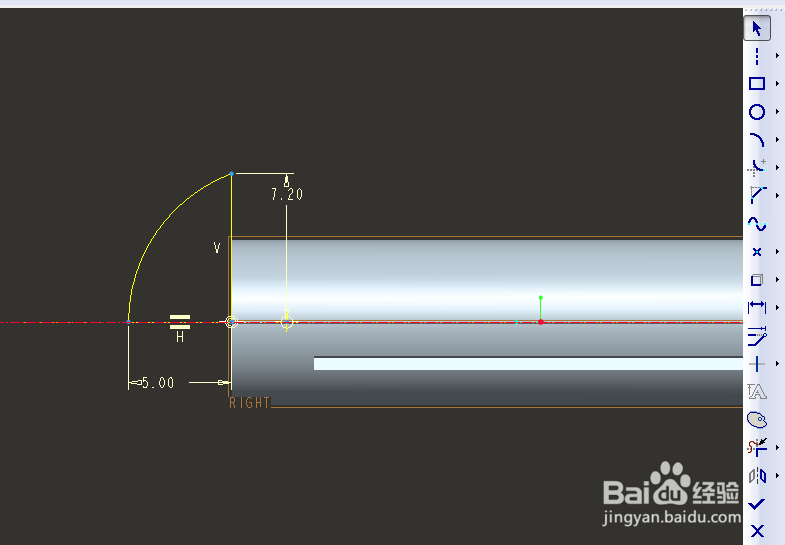

11、如下图所示，进入草绘之后，首先激活圆命筠沭鱿漆令，然后在横轴上任取一点为圆心画圆，然后激活“类型”命令，将左边的实体边线显示出来，再裁剪掉，就剩下一个参考线，再激活直线命令，以参考线端点为起点画一左、一上两条直线段，再激活裁剪命令，将整圆和线段全部裁剪成下图中的半圆，再激活标注命令，标注尺寸，一个7.2，一个5.0，再就是之前好像忘了画中心线了，这里赶紧补上，（激活中心线命令，过坐标原点画一条横向中心线），最后打√。

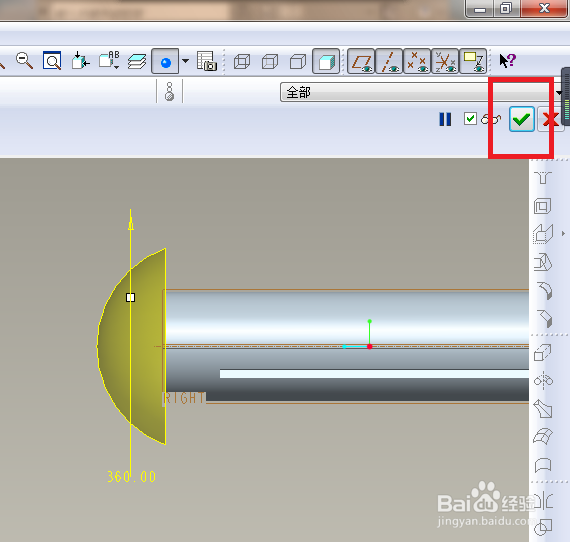

12、如下图所示，看着预览效果，我们只管打√。

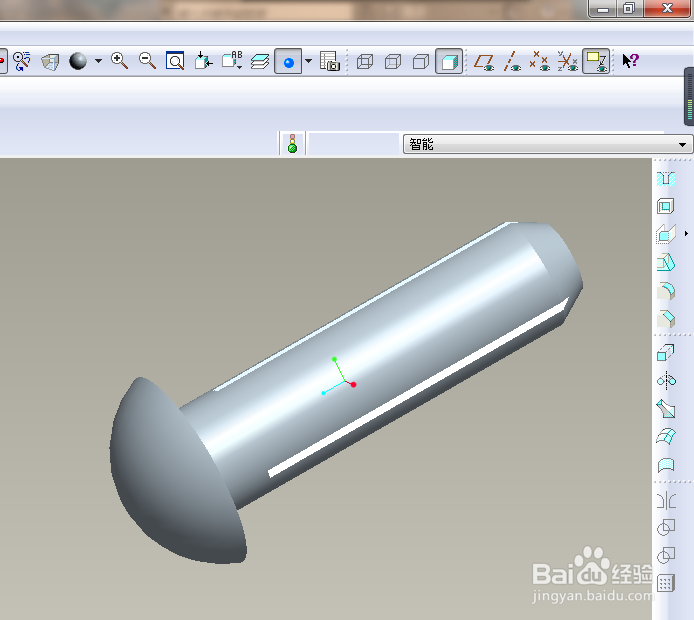

13、如下图所示，最后的成果就是这个了，隐藏掉基准，一个干净的A8x30的圆头槽销模型就呈现在我们的眼前了。
