CAD如何自定义填充图案

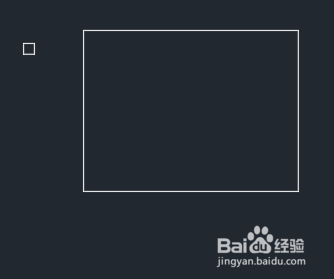

1、打开CAD软件，如下图所示，假设左侧的准备好的图案需要填充在右侧的方框里。

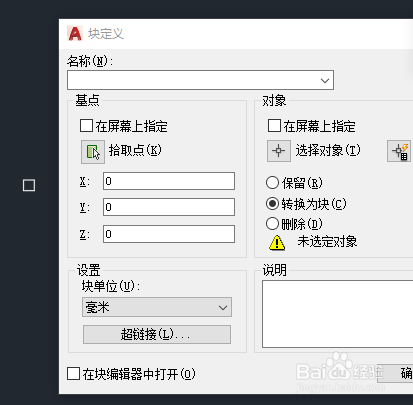

2、先把左边的图案自定义成为一个块，输入快捷键B，按空格确认。 这时弹出块定义的对话框。

3、点击选择对象，框选左侧的图案，按确认后此时又弹出一样的对话框。

4、点 击拾取点，选择图案的某一点。又弹出一样的对话框，输入块的名称00按下方的确定，此时块已创建。

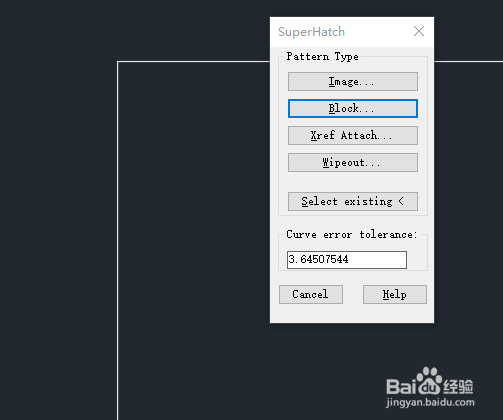

5、输入快捷键SUP，按空格确认后,这时会弹出如下的对话框。

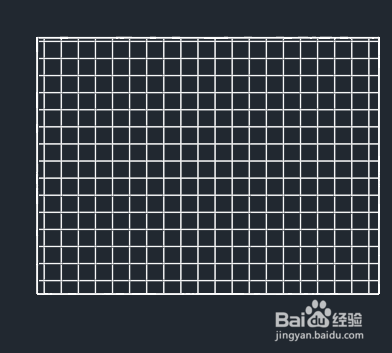

6、选最后一个选项，然后用鼠标框选图案，按右键确认。把鼠标移到要填充的区域，点击后按确认后，此时需要填充的地方自动会填充所需要的图案，如下图所示。
