三相数字相位伏安表

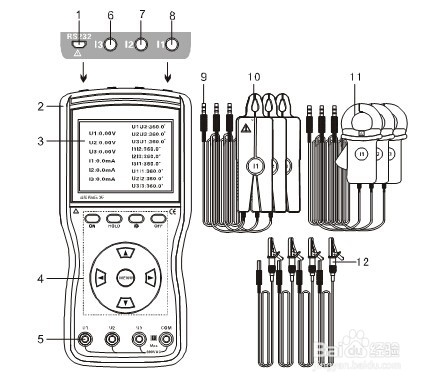

1、仪表结构

1.USB-RS232接口

2.绝缘防振护套

3.LCD显示器

4.功能按键区

5.三相电压输入接口

6.电流钳输入接口I3

7.电流钳输入接口I2

8.电流钳输入接口I1

9. 电流钳输出插头

10.尖小形电流钳(选型)

11.圆口电流钳(选型)

12.电压输入测试线

1、1．开关机

      按ON键开机，LCD显示。按OFF键关机，仪表开机15分钟后会自动关机。

2．背光灯控制

      开机后，按   键能控制背光灯，适合于昏暗场所及夜间使用。

3．数据保持、取消、存储

在测试模式下按HOLD键可以保持显示数据，“HD”符号指示，再按HOLD键取消保持。保持数据的同时，仪表自动编号并存储当前保持的数据，显示“S：001”等组别号，仪表最多能存储99组数据，若存储已满，显示“FULL”符号。

4．数据查阅、退出

在测试模式下按MENU键进入数据查阅模式，显示“RD”符号，从“R：001”组数据开始查阅，按向上箭头键以步进量为1递增查阅，按向下箭头键以步进量为10递增查阅，按向左箭头键退出数据查阅模式，返回测试模式。

5．数据删除

在数据查阅模式按向右箭头键进入数据删除选项，再按向左箭头键或向右箭头键移动光标到“YES”或“NO”，再按MENU键确定删除或退出，然后返回测试模式。

6．测试显示模式切换

开机后，仪表自动进入电压、电流、相位测试显示模式(图A)；按向下箭头键进入有功功率、无功功率、视在功率、功率因数、频率、三相电流矢量测试显示模式(图B)；按向右箭头键进入相序测试显示模式(图C)；按向左箭头键进入向量图显示模式(图D)；再按向上箭头键返回电压、电流、相位测试显示模式。其中图B三路功率、功率因数是U1I1、U2I2、U3I3的对应功率和功率因数。

2、7．测试

本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：

单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路。也可以连接U2绿、COM黑、I2或U3红、COM黑、I3测试。如图：

3、三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。如图：

4、三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。如图：
