1、机械设置:菜单栏“设置—机械设置”命令,打开下列对话框。可对机械样式进行设置。

Revit MEP 2009实战教程3

2、此处可修改风管和水管绘制过程中各种默认参数,如管道类型、默认偏移高度、升降符号和后缀符号等。如下图所示:

Revit MEP 2009实战教程3

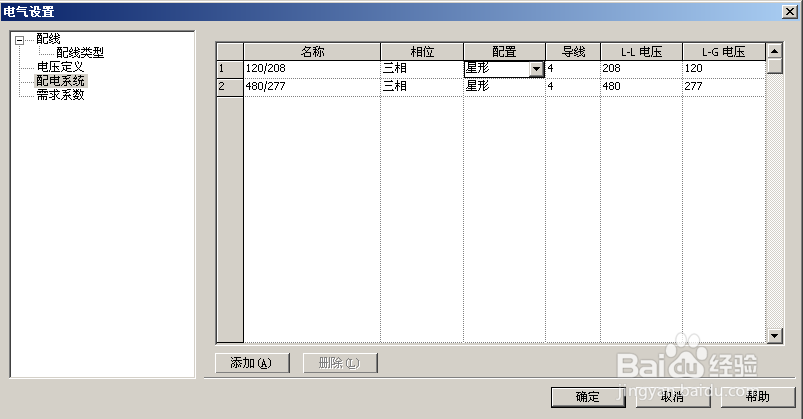

3、电气设置:菜单栏“设置—电气设置”命令,打开下列对话框,在此处可以对电气系统的各种数据进行设置。

Revit MEP 2009实战教程3

4、设置线样式: 下拉菜单“设置”下的“线样式”命令,可对线宽、线颜色和线型图案进行修改。设置—线宽:“设置—线宽”命令中,可对线宽属性进行设置,如下图所示,可按照要求进行设计。“设置—线型图案”命令中,可对线型进行编辑或新建。

Revit MEP 2009实战教程3
Revit MEP 2009实战教程3

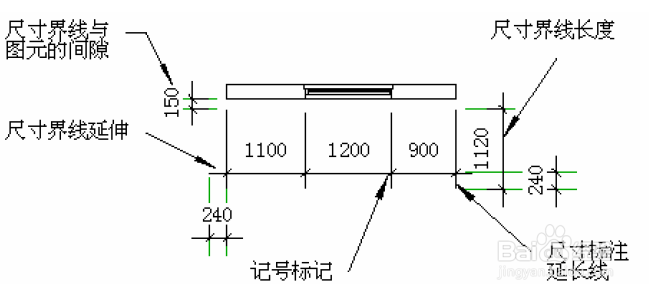

5、创建新的尺寸标注样式:打开“设置—注释—尺寸标注—线型”,出现下列第一图对话框。点击“复制”可新建一个尺寸标注类型,这样在进行尺寸标注时“类型碚枞凇悄选择器”中下拉列表中会出现新建的尺寸标注类型,各种名称的实际意义如下二图:

Revit MEP 2009实战教程3
Revit MEP 2009实战教程3

6、修改记号标记的相关参数的设置:下拉菜单“设置—注释—箭头”命令,修改相对应的箭头类型和样式。

Revit MEP 2009实战教程3
