catia画弹簧教程

1、新建part。

2、开始→形状→创成式外形设计。

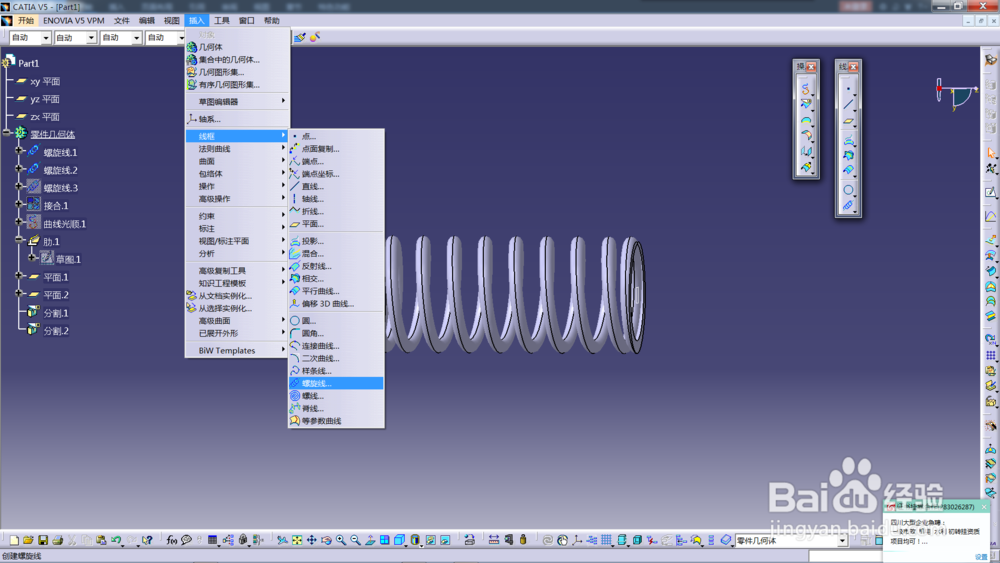

6、选中最上方的端点，单击螺旋线，选Z轴，螺距5，高度7.5.生成第三段曲线。

9、选择肋命令，轮廓选择刚才画的圆，中心曲线选择之前画的螺旋曲线，确定。

10、单击平面命令，右键选择xy面，偏移2.5。单击平面命令，右键选择xy面，偏移102.5.为什么是2.5？ 5/2=2.5为什么是102.5？ 100+2.5=102.5

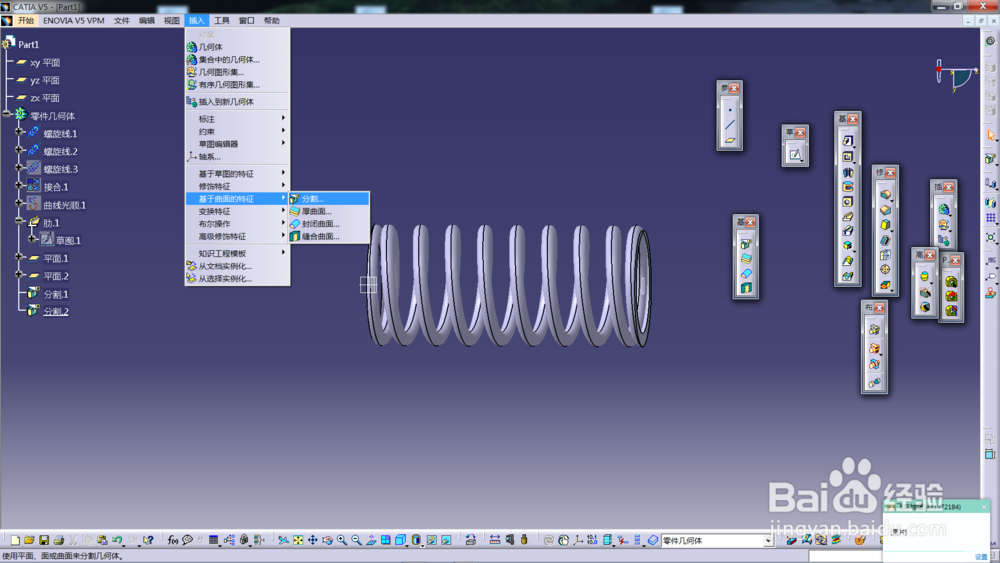

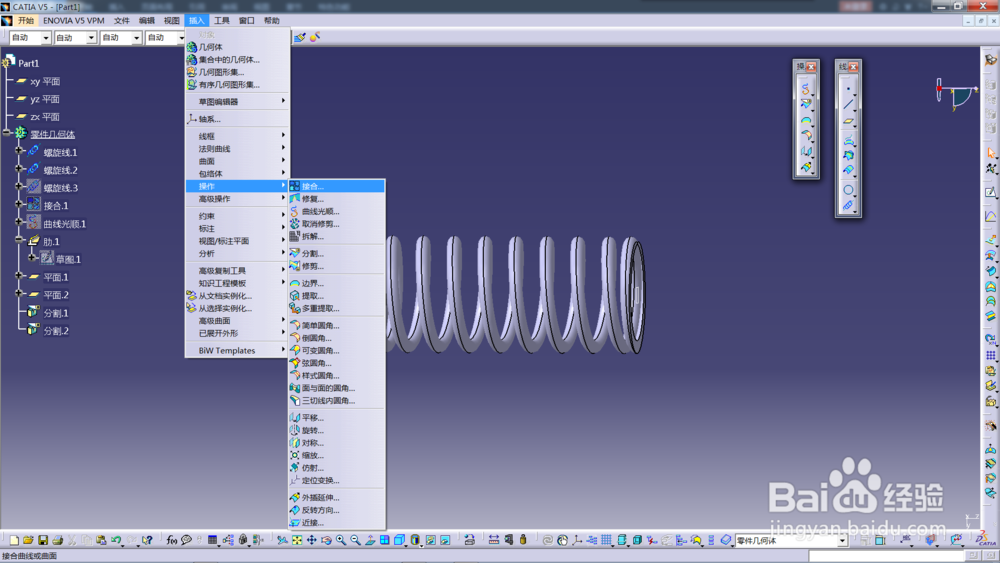

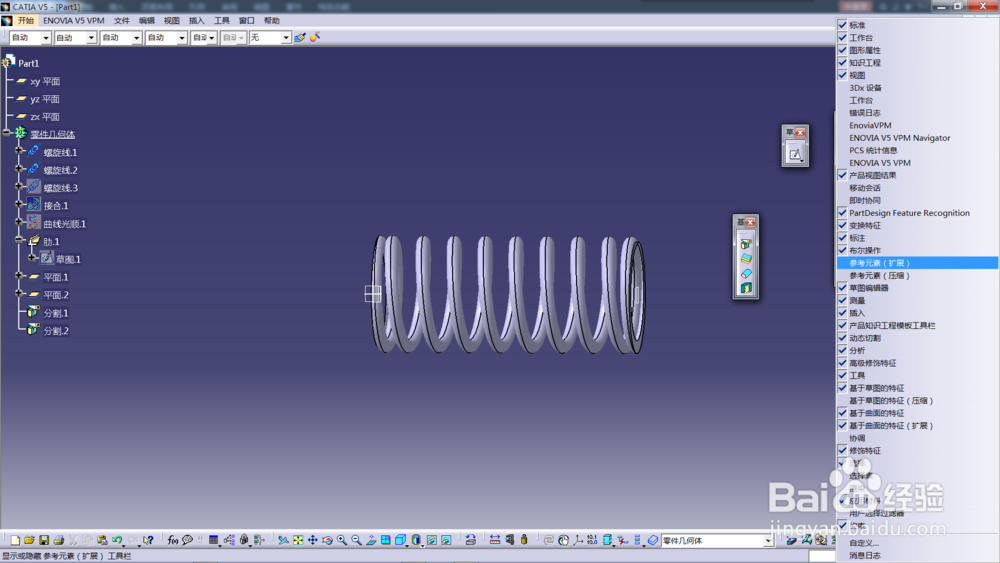

11、单击分割命令，选中第一个平面（可以在左边的数分支中选中），确定。单击分割命令，选中第二个平面,，记得单击箭头，把箭头方向改为向下，确定。
