Altium Designer如何导入Cadence 原理图文件

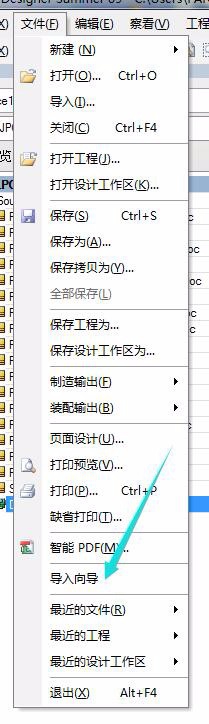

1、首先，我们需要打开Altium Designer，然后选择Altium Designer菜单栏中的文件、导入向导，如图所示：

2、然后将会弹出一个对话框，选择下一步即可，如图所示：

3、在第二步操作后，将会弹出来一个对话框，让我们选择需要转化文件的类型，这里我们需要转化的为cadence文件，所以选择orcad designs and libraries files类型，如图所示：

4、选择好需要转化的文件类型后，我们需要添加文件，选择我们需要转化的文件，如图所示：

5、完成第四步后，我们点击下一步，将会出现reporting options 选项，我们选择默认，如图所示：

6、然后将会出现一个schematics general options对话框，我们可以根据实际需要选择转化的类型，如图所示：

7、完成第七步后将会弹出一个schematics sheet options对话框，我们也可以根据实际需要进行设置，如图所示：

8、在弹出的schematics parameter and net connecit坡纠课柩ivity options对话框，我们选择默认，如图所示：

9、完成第八步，将会弹出一个output PCB projects 对话框，让我们选择输出文件路径以及PCB工程的详细预览，如图所示：

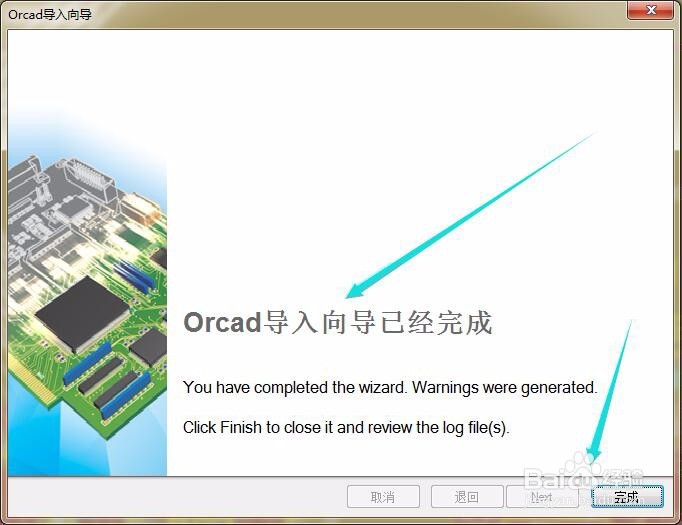

10、等待一会后，转化完成，以及在Altium Designer文件栏我们将会看到转化完成的文件，如图所示：
