CAD如何快速画箭头

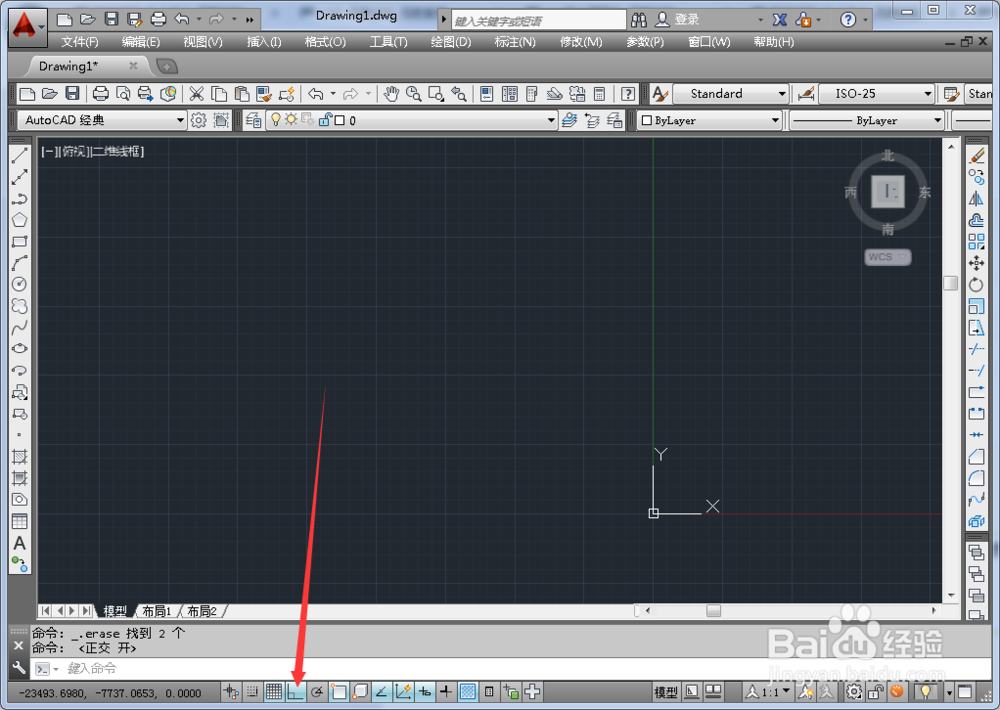

1、以2014CAD为例，为了方便画箭头，首先打开正交模式F8（按钮带有颜色就代表已经打开了）。

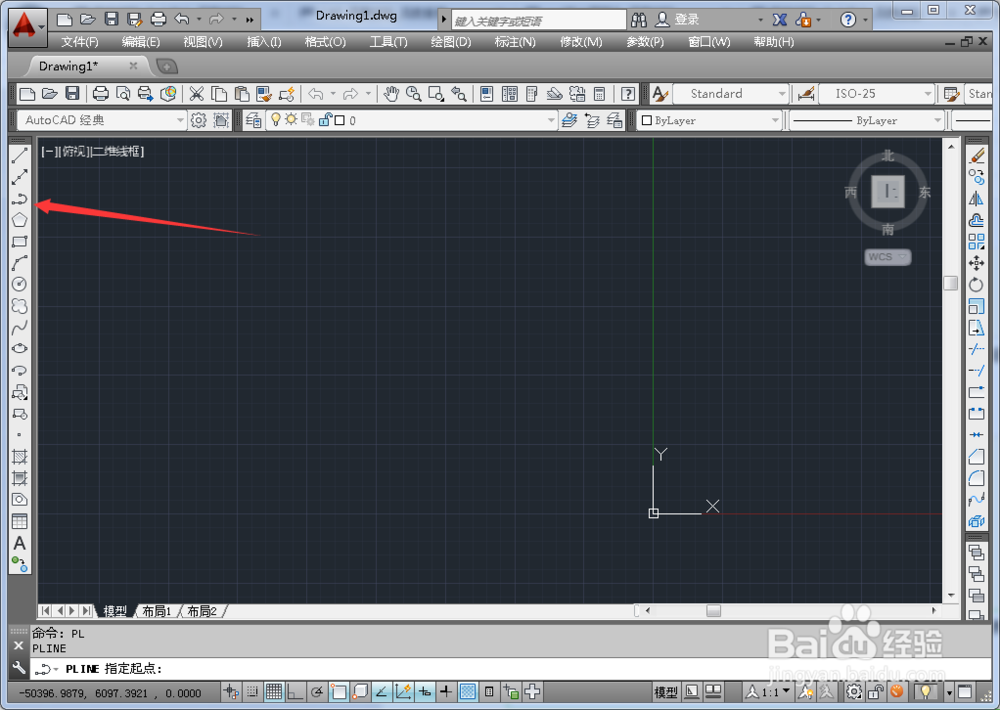

2、点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。

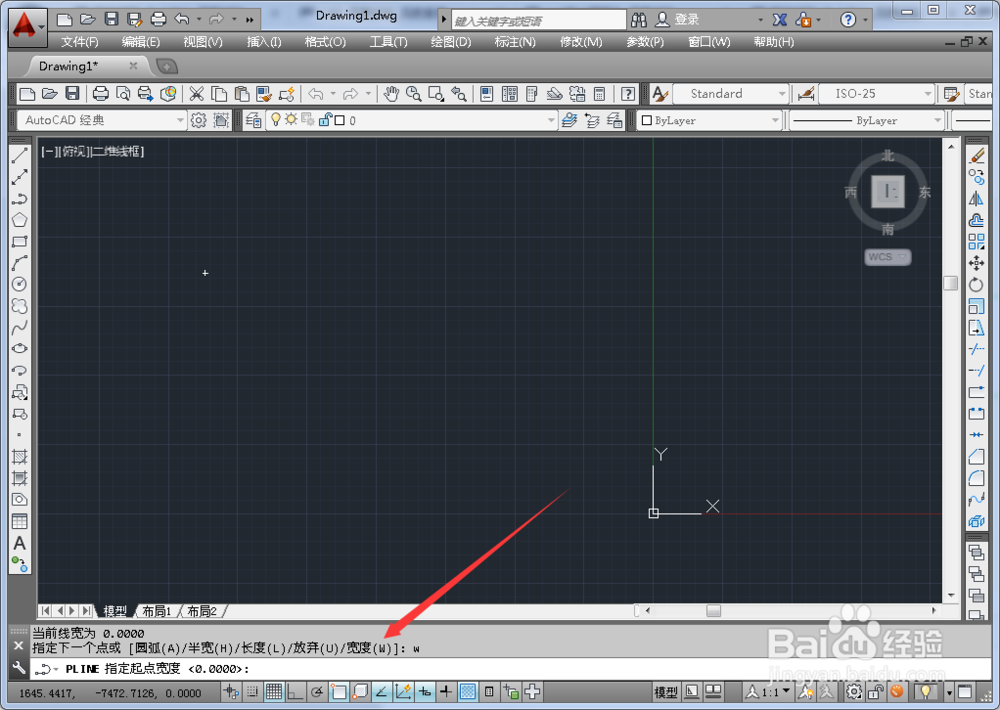

3、点击鼠标左键指定起点，在命令行中根据提示输入W，然后出车

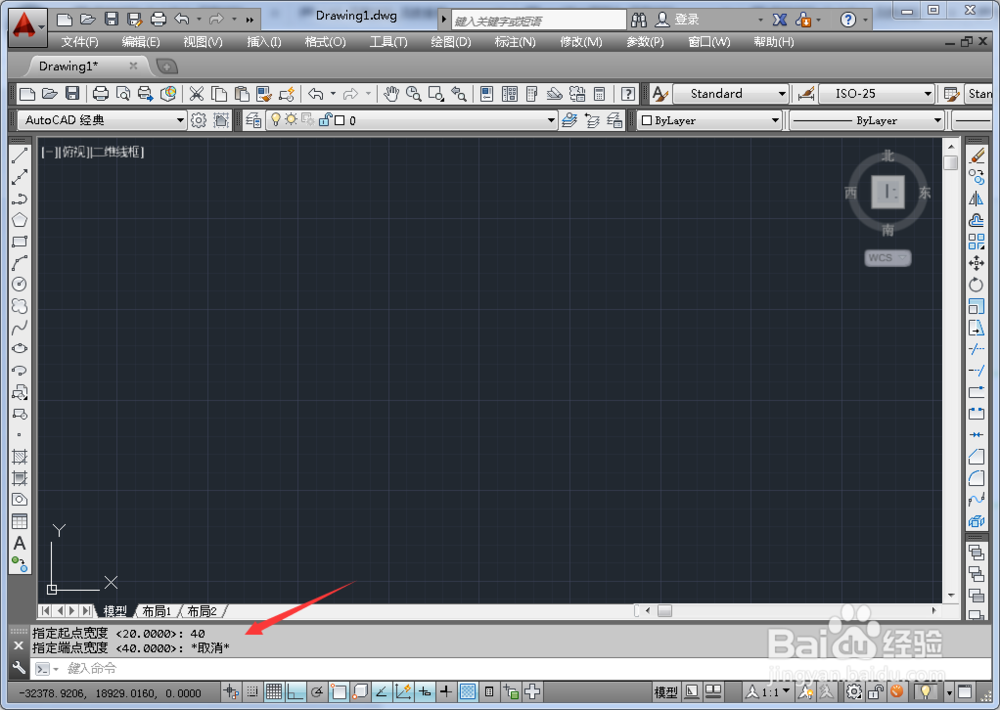

4、在命令行中根据提示输入线起点的宽度，这里输入40然后回车。

然后再设置端点宽度

直接回车就行，会同起点一样

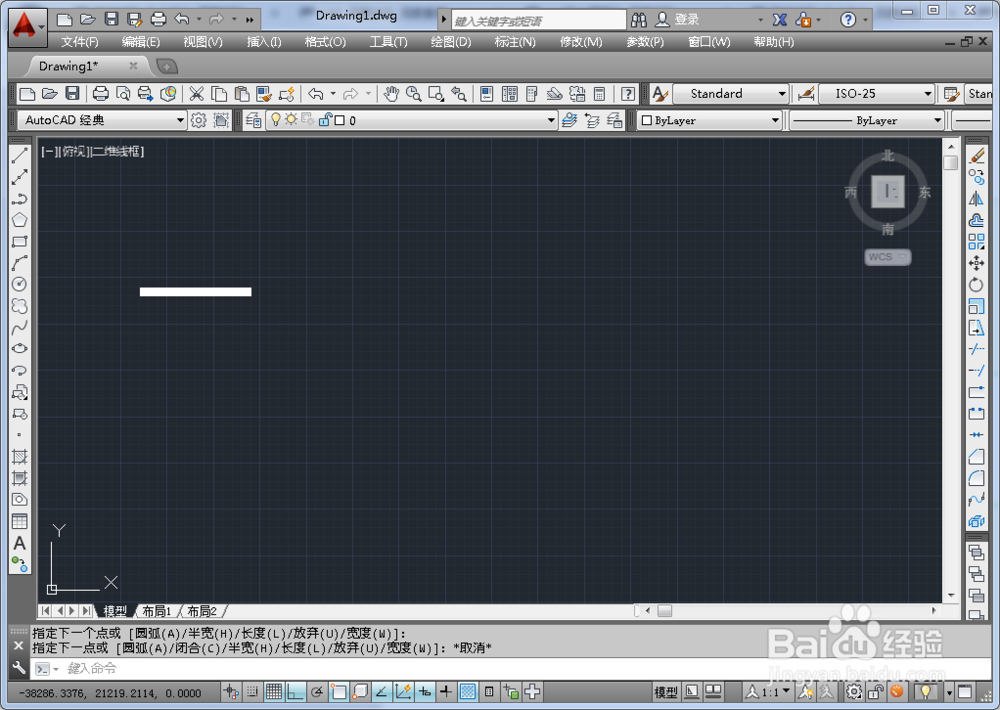

5、然后PL画一条线，就是宽度为40的直线了，接下来我们开始画箭头

6、再次输入W然后回车。

这里输入起点宽度100然后回车。

输入端点宽度0然后回车（箭头最后是尖的，所以宽度为0）。

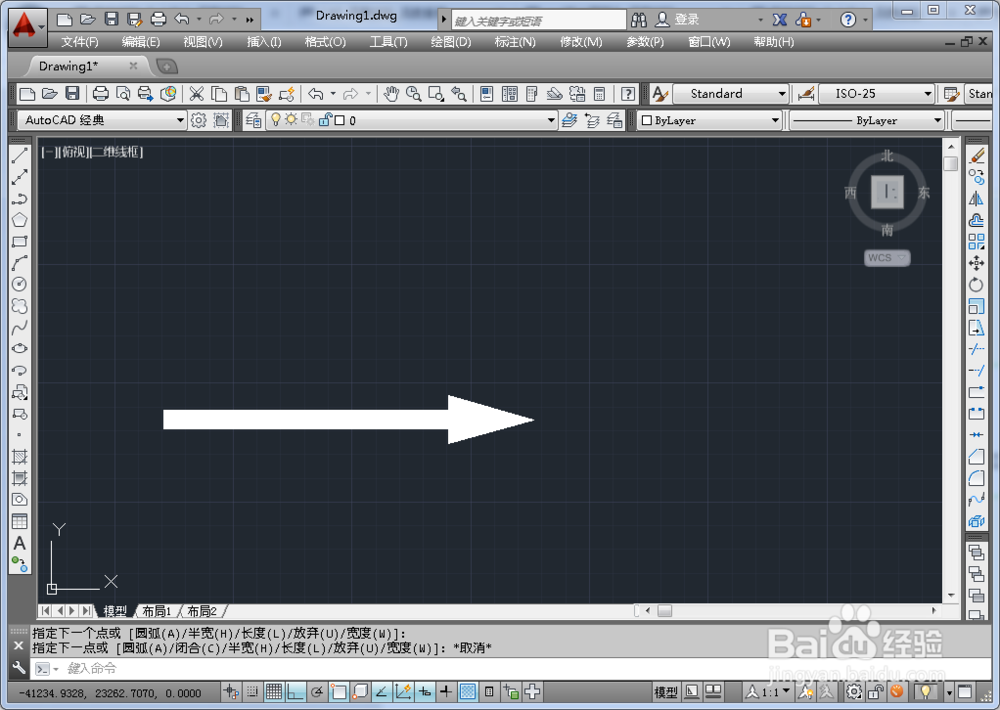

这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具。
