UG10.0如何建模简易音叉

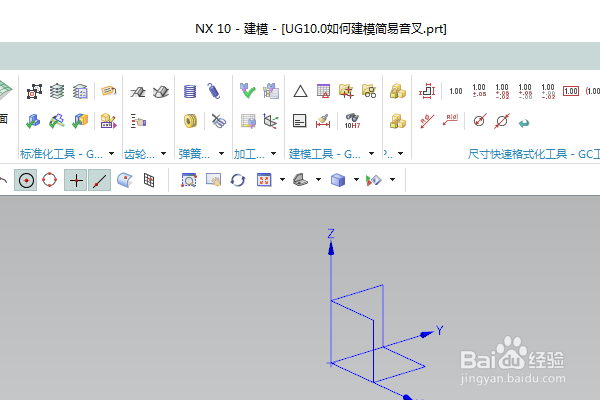

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：

UG10.0如何建模简易音叉

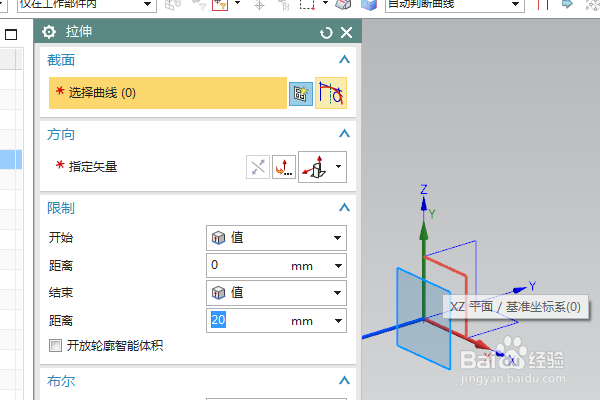

2、执行【拉伸——XZ平面】，直接进入草图。

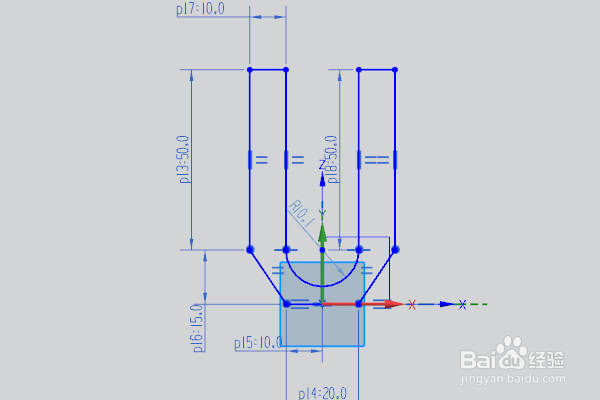

3、激活轮廓命令，画出下图中的轮廓，

添加几何约束，相等，重合，相切圆弧，

激活快速尺寸命令，标注尺寸：下边线长20，上边线长10，斜线高15，左边线高50，中间线高50，

点击完成，退出草图。

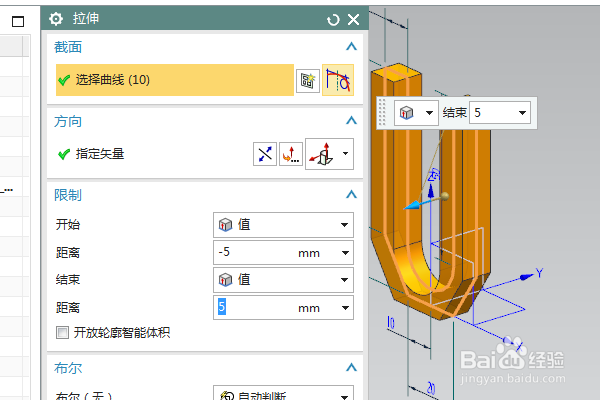

4、如下所示，

回到拉伸对话框，设置限制：-5开始，5结束，

点击确定。

5、执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，反向，指定点：坐标原点，

设置尺寸：直径10，高度20，布尔求和，点击确定。

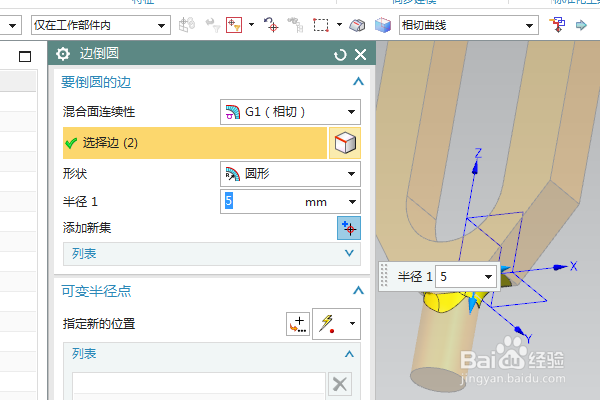

6、点击工具栏中的边倒圆命令，

设置半径为R5，点击实体的两条交线，

点击确定，

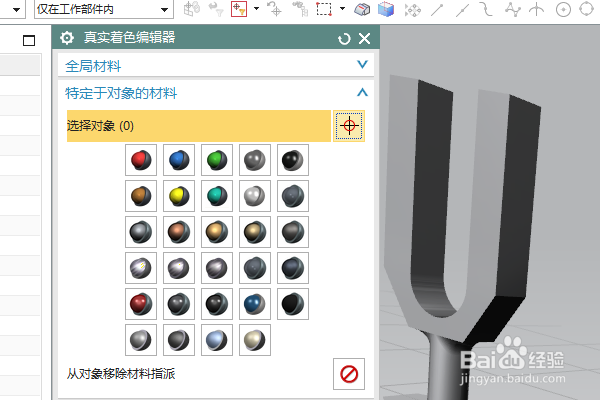

7、隐藏基准坐标系，显示设置为着色，

渲染——真实着色——调出“真实着色编辑器”，

指定音叉的颜色为铜色，

至此，

这个简单的音叉就建模并渲染完成了，

本次练习结束。
