caxa3D实体如何设计酒葫芦

1、如下所示，打开caxa3D实体设计软件，保存好。

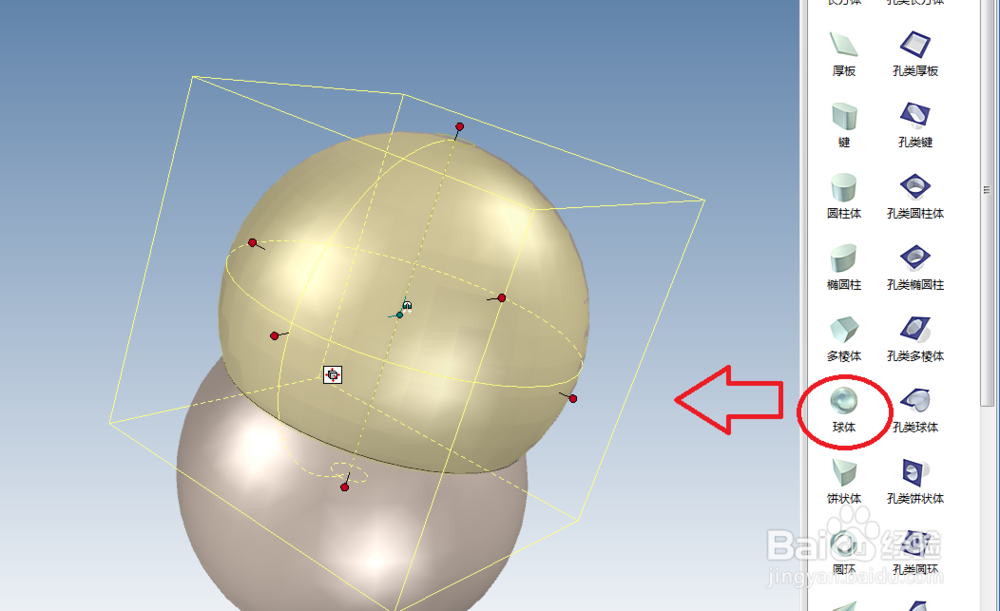

2、如下所示，从设计元素库中拖一个球过来释放，创建一个球体。

3、如下所示，继续拖一个球过来，与之前那个球重合。

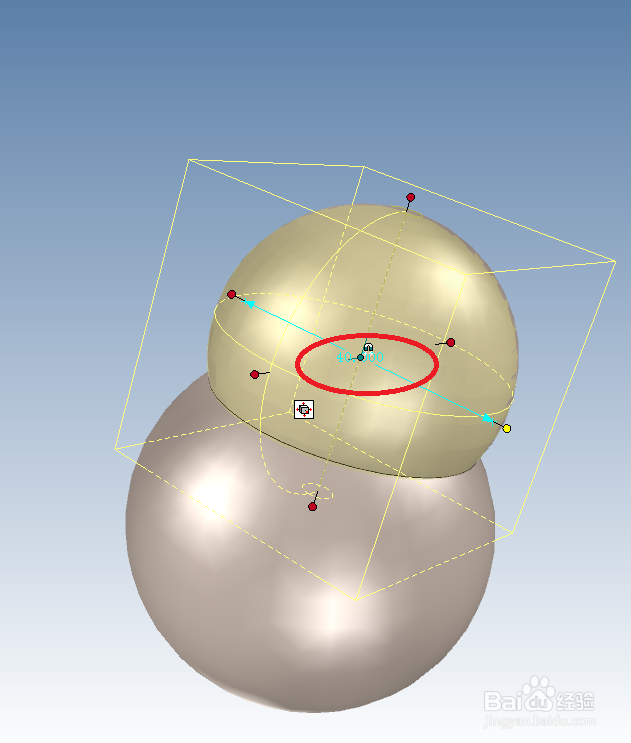

4、如下所示，修改第二个球的直径，比第一个球小点就行，这里给改成了40。

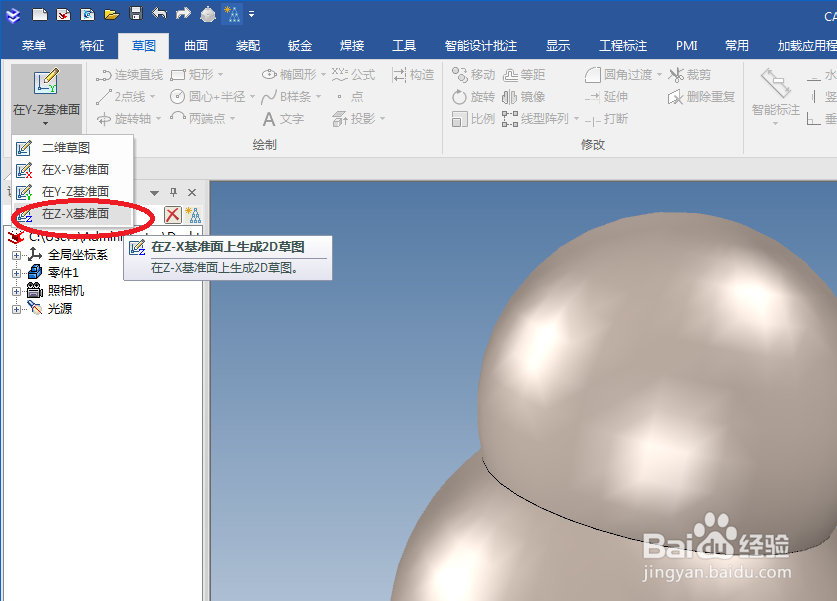

5、如下所示，标题栏中点击“草图”，草图工具栏中点击“在Z-X基准面”，直接就能进入草图。

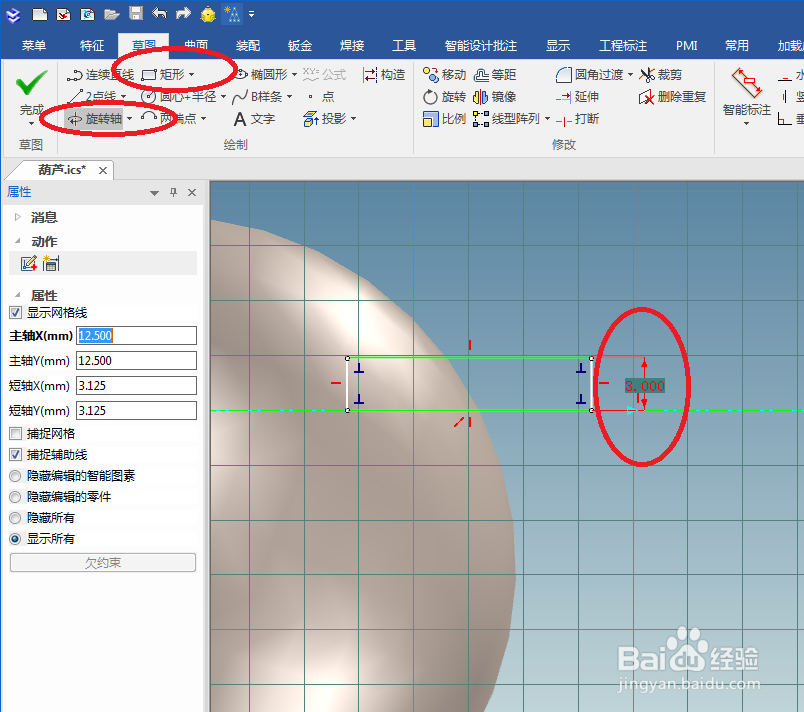

6、如下所示，进入草图，激活矩形命令，画一稍僚敉视个矩形，添加共线约束，下边线与横轴共线，。激活旋转轴命令，画一条旋转轴与横轴共线，点击完成。

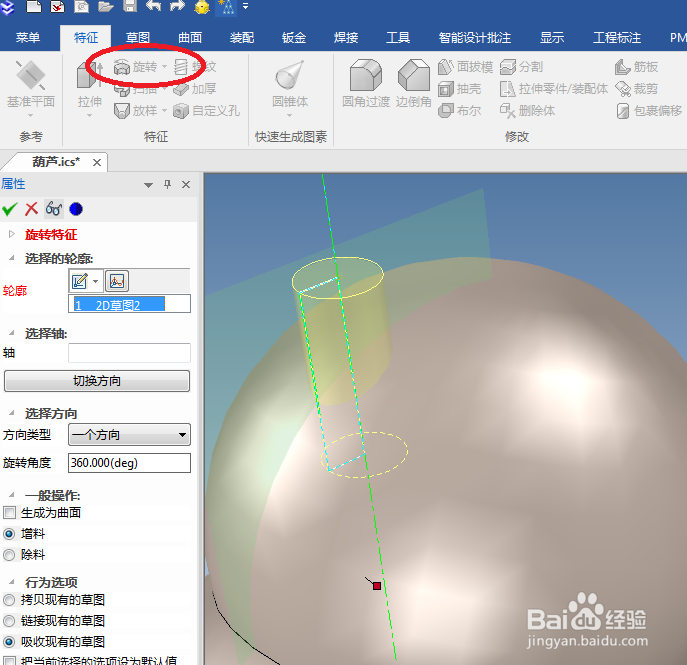

7、如下所示，回到特征工具栏，先点击实体，再点击旋转命令，看着预览点√。

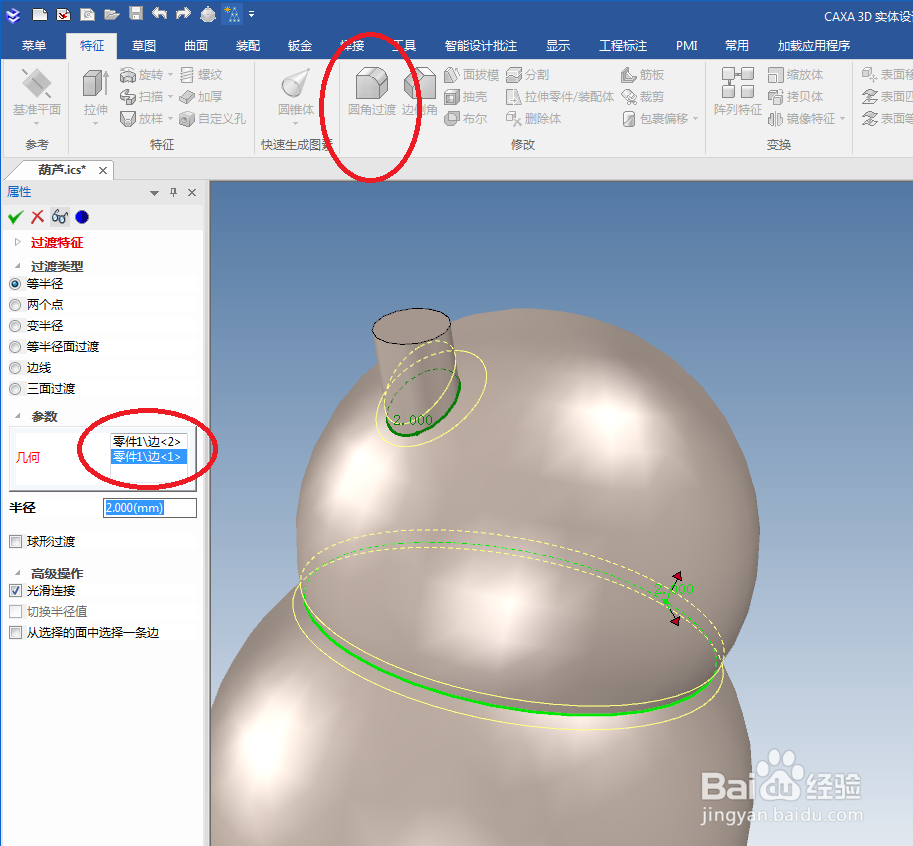

8、如下所示，做两个圆角过渡。

9、如下所示，激活工具栏中的抽壳命令，开方面选择圆柱的平面，厚度为1。

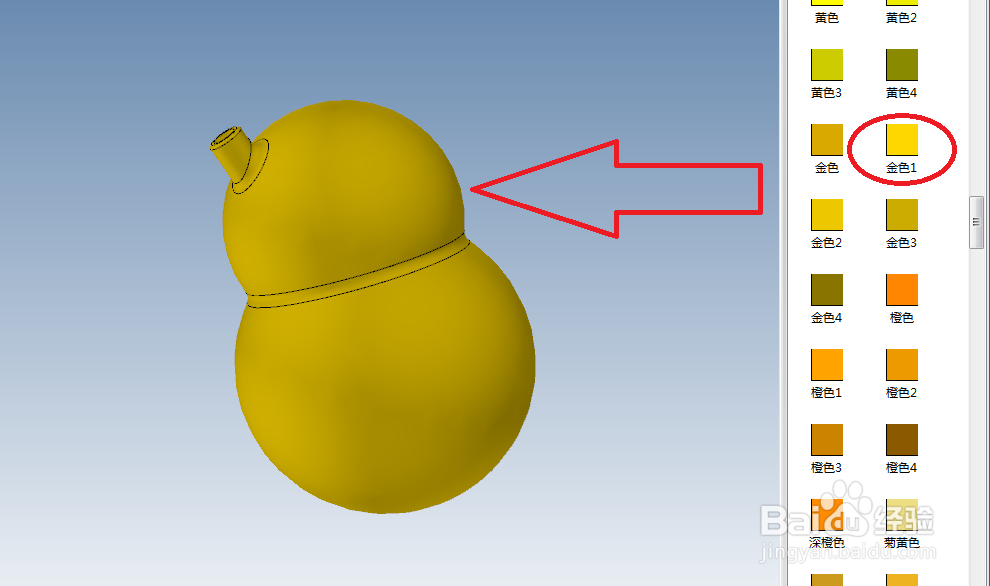

10、如下所示，在设计元素库中找到一种想要的颜色，然后拖动到实体上，完成上色处理。

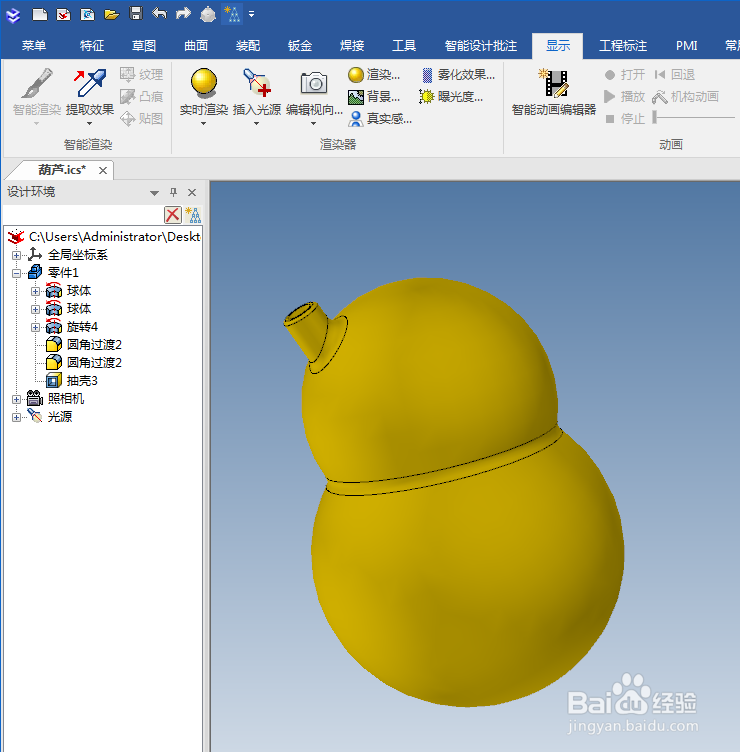

11、如下所示，完成以上所有操作，一个下图中的酒葫芦就设计完成了。
