UG12.0建模迷你手电之装配

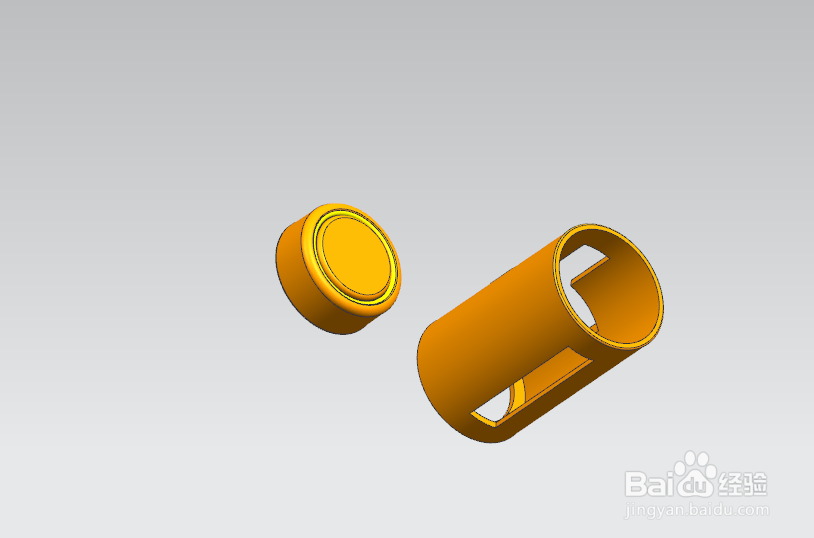

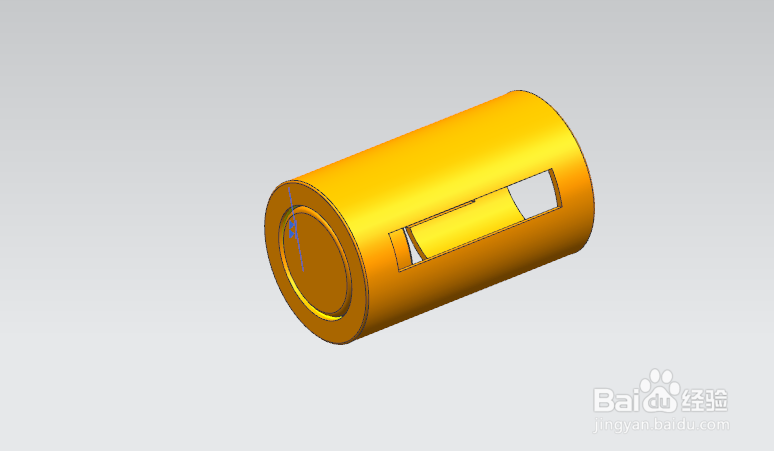

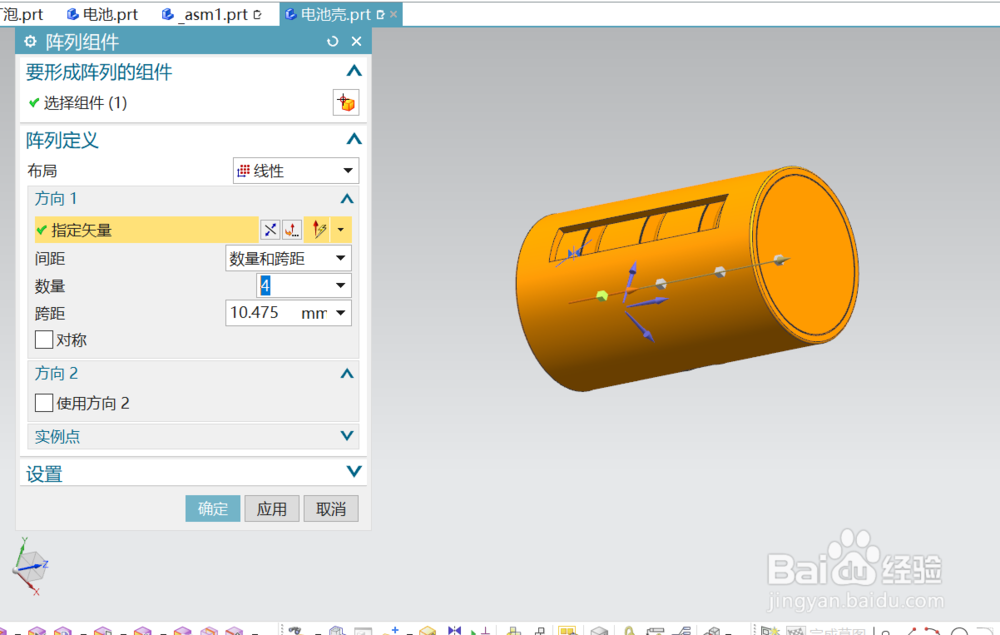

1、  在总装配前，先对组件进行装配。打开电池壳的建模文件，在该模型中加入纽扣电池，将电池阵列四个约束到电池壳内。

2、  打开灯头建模模型，在该模型中加入灯泡的模型。这样总装配时只要装配上灯头部，就会自带上灯泡了。约束成如图所示。

3、新建一装配文件，文件一定要在所有的组件文件夹里建立。

4、  在装配模式中，添加灯身作为装配的主体。约束在坐标原点处。

5、  将锥型弹簧加入到灯身的内部，因为创建弹簧时共底部就处于坐标中心，所以只要将坐标的Z轴约束到合适位置就可以了。

6、 分别将电池壳、灯头通过约束将迷你手电装配起来。装配好的文件，可以另存为IGS格式导入到KEYSHOT中进行渲染输出效果图。
