电网无功功率补偿控制系统的设计

前言

在电力系统中,电压是衡量电能质量的一个重要指标,保证用户处的电压接近额定值是电力系统运行调整的基本任务之,而无功与电压有着极为密切的关系。一方面,电压变化时无功负荷的变化远远大于有功负荷的变化;另一方面,无功负葆引起的电压波动也远大于有功负荷的变化。如果电力系统的无功电源比较充足,就能满足较高水平下无功平衡的需要,系统也将具有较高的运行电压水平,反之,无功不足就反映为运行电压水平偏低,可能造成电压崩溃,从而破坏电力系统的安全运行和运行稳定性。因此,电压和无功的合理调整在提高电能质量、降低网损、操作电网运行的稳定性和安全性等方面具有极为重要的意义。

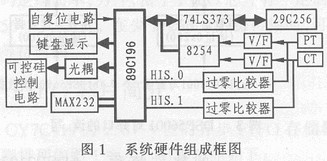

由此可得到基皮电流：

通信接口

该控制系统的通信接口采用232接口,其接口电路采用MAXIM公司生产的MAX232专用232接口电路芯片来设计,该芯睡具有使用简单,性能可靠的特点。

软件设计

本系统软件采用PLM96语言编写,其主程序框图如图2所示。同时程序还开放了三个中断：HIS中断、定时器中断和串行中断。HIS中断用来准确记录电压、电流方波上升沿的时间,并及时为主程序计算相位差提供实时值,定时中断用于对电压、电流进行定时采样;串行中断则用于在系统联网时实现通信功能。为了使这三种中断互不影响,各中断子程序耗时应尽量短,也可考虑各中断的嵌套。本系统软件在串行中断中又开放了定时中断和HIS中断。这两种中断的实时性要求比较高,并且中断时间也很短。

通过三种中断的开放可使系统各参数的实时性得到提高,同时也将主程序更加简单和高效。

结束语

本系统自投入使用以来,运行稳定,给厂家和用户节省了很多开支,从而增加了经济效益,深受用户和厂家的好评。
