SF6综合分析仪操作说明

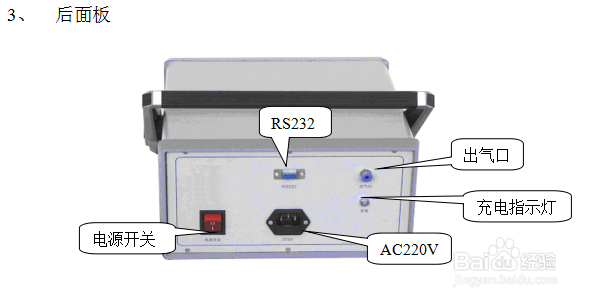

1、前面板与后面板
2、连接SF6设备
将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；
再把测试管道上的快速接头一端插入综合测试仪上的采样口；将排气管道连接到出气口；
最后将开关接头与SF6电气设备测量接口连接好，用扳手拧紧。
初始化
打开仪器电源开关，仪器进入初始化自校验过程。
检查电量
本仪器推荐优先使用交流电。
使用直流电时，请查看右上角显示的电池电量，如果电量低于约20％，请关机充电后继续使用。
开始测量
仪器完成初始化自校验后自动进入测量状态(按“左”、“右”键可切换主测量页和露点测量页),此时打开综合测试仪前面板上的流量阀，然后通过调节测量管道上的针型阀。
第一次测量(sf6微水)时间需要5～10分钟，其后每次测量需要3～5分钟。
当单独测量SF6露点时把流量调节到0.5L/min()左右,
当测量SF6纯度、H2S、SO2 CO及HF含量时应将流量调节到0.1L/min左右。
存储数据
设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。
测量完毕后，关闭测量管道上的针型阀和综合测试仪上的调节阀。
将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤进行下一次测量。
测量结束后，关闭综合测试仪电源。

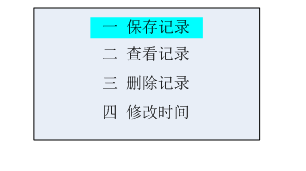

3、在测量状态，通过确定键可以进入功能菜单，如图1。
保存数据
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。
设备编号最多为五位，可以通过“上”、“下”键增加数值大小，“左”、“右”键调整数据位数。
输入编号后，按“确定”键，保存数据后自动返回测量页面，按“取消”键可以返回功能菜单，此时不保存数据。
查看记录
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。
显示时从最后一个被保存的数据开始。
可以按“上”、“下”键翻看数据。
删除记录
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，按“确定”键，可删除所有数据。按“取消”键可以返回功能菜单，此时不删除数据。
修改时间
在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择修改时间，按“确定”键，进入修改时间页面，此时可以修改年、月、日、时和分，方法如下：
“上”、“下”键可以增加或减小数值， “左”、“右”键可以左移或右移修改位置。
修改完毕，按“确定”键则保存修改值后自动返回测量页面，按“取消”键则放弃修改值并自动返回功能菜单。

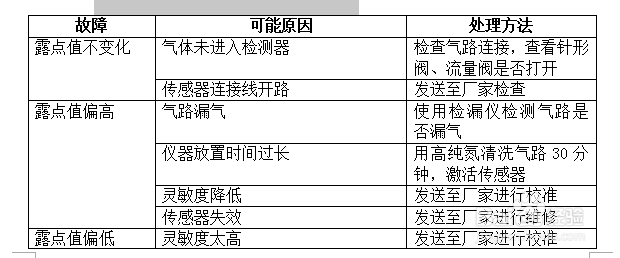

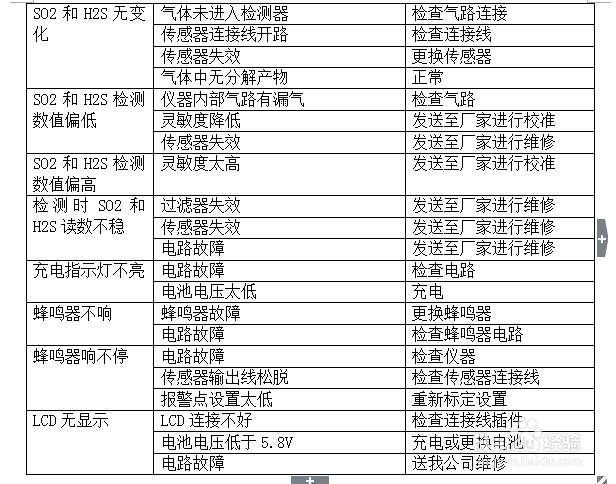

1、常见故障及排除方法
2、技术特点及参数
技术特点
SF6综合测试仪是集SF6微水仪、SF6纯度仪、SF6分解产物分析仪于一体，将原来要用三台仪器才能实现的功能，集中在一台仪器。一次现场测量，即可完成三项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。
¨ 快速省气：开机进入测量状态后每SF6气隔露点测定时间为5min左右, SF6纯度、SF6分解物的测量时间为２min左右。
¨ 自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。
¨ 数据存储：采用大容量设计，最多可存储200组测试数据。
¨ 曲线功能：大屏幕曲线显示露点测量过程。
¨ 显示清晰：液晶屏直接显示露点、微水（ppm）、SF6纯度、SO2、H2S、CO及HF含量环境温度、环境湿度、时间及日期等内容。
¨ 内置电源：内置4Ah可充锂电池，一次充足可连续工作10小时。
