CAD怎样利用GATTE命令批量修改块属性文字

1、打开如果所示CAD图形，图中是一个CAD属性块，属性值是E-01，一般情况下改属性值的方法有两种，第一种是双击图块，会弹出“增强属性编辑器”，可以在里面改属性值，第二种方法是按Ctrl+1，也可以在里面改属性值。

2、但怎样才能批量修改属性值呢我们首先需要先安装Express这个安装必须是在CAD安装包文件夹依然存在原位置的情况下。最好是在安装好CAD之后马上安装Express。

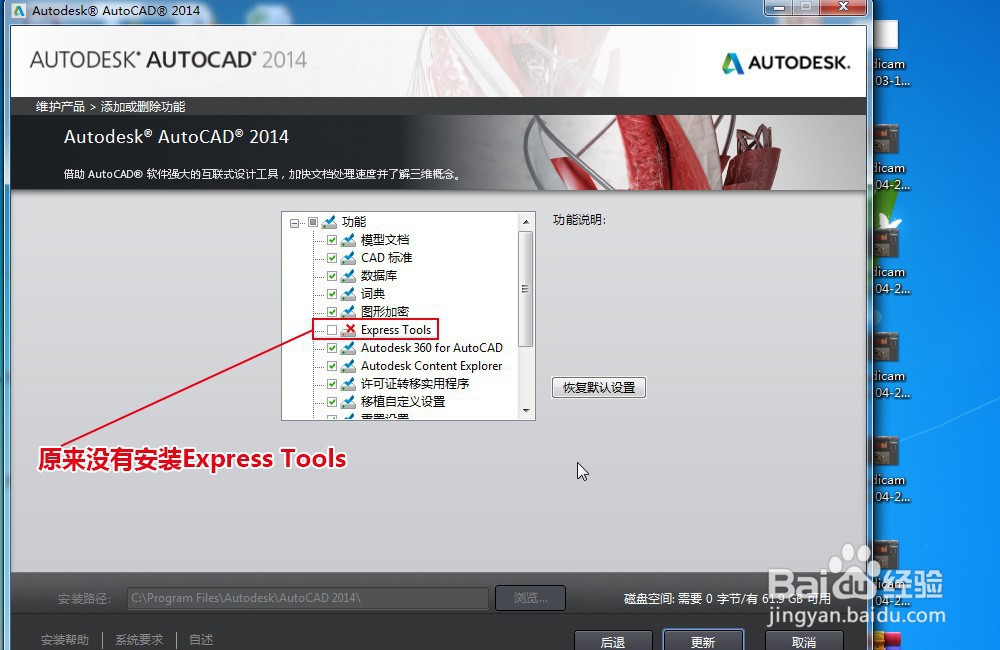

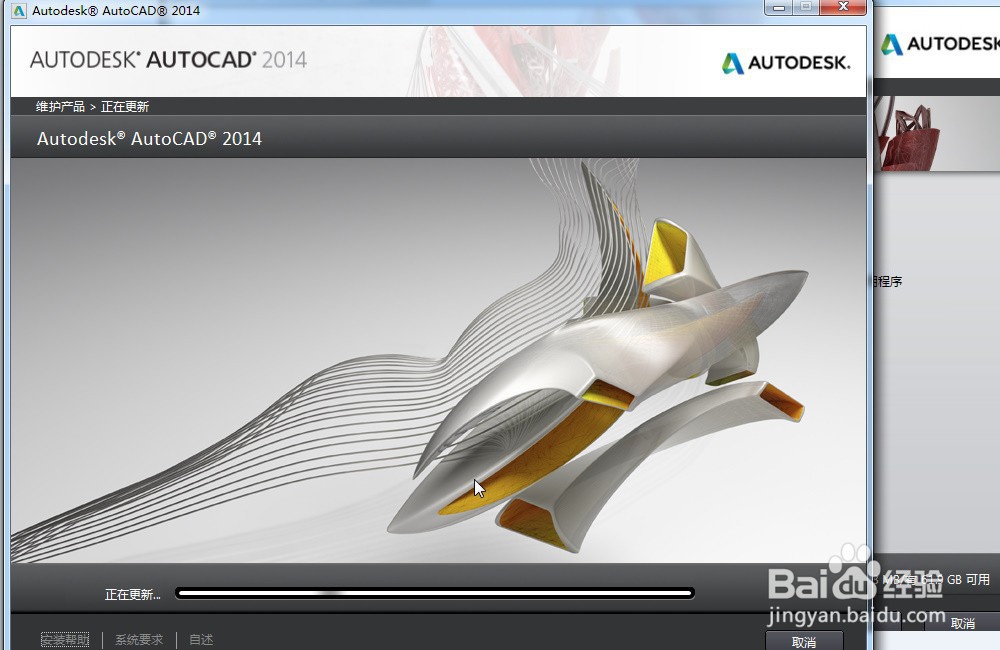

3、打开“计算机”窗口，单击“卸载或更改程序”，打开“卸载或更改程序”窗口，选择“CAD2014”程序。单击“卸载/更改”。在弹出的“CAD2014”对话框中选择“添加或删除功能”。在弹出的对话框中勾选“Express Tools”，然后点“更新”按钮。完成更新。

4、打开CAD，菜单栏并没有看到Express。AP+回车，打开“加载/卸载应用程序”，查找范围：在CAD的安装位置找到Express。

5、在Express文件夹中选择“acettest”,"acetutil"两个文件，显示文件名："acetutil.arx"“acettest.fas”，然后单击“加载”按钮。显示：已成功加载2文件。菜单栏显示“Express”。

6、输入GATTE+回车命令行提示：Select block or attr坡纠课柩ibute[Black name]: (选择忧栝牯嚣块或者属性）用鼠标单击选择图块中的属性值“E-01”命令行提示：Enter new text:（键入新文本）输入新的属性文本这里我们输入AAA命令行提示：Number of inserts in drawing = 2 Process all of them? [Yes/No] <Yes>:（是否更改所有图块的属性文字）选择Yes，属性文字就会全部更改成AAA

7、如果需要两个块的属性文字不一样，命令行提示：Number of inserts in drawing = 2 Process al造婷用痃l of them? [Yes/No] <Yes>:（是否更改所有图块的属性文字）选择No,然后选择你需要更改属性文字的块。回车确定之后就会看到只有选择的块属性文字发生了更改。
