CAD实用快捷操作技法分享一

1、操作一：两个平行线倒圆角问题，我们新建一个CAD文档，画两条平行线

2、接着上步，输入“F”倒圆角命令-空格键，然后鼠标依次点击线段1和线段2

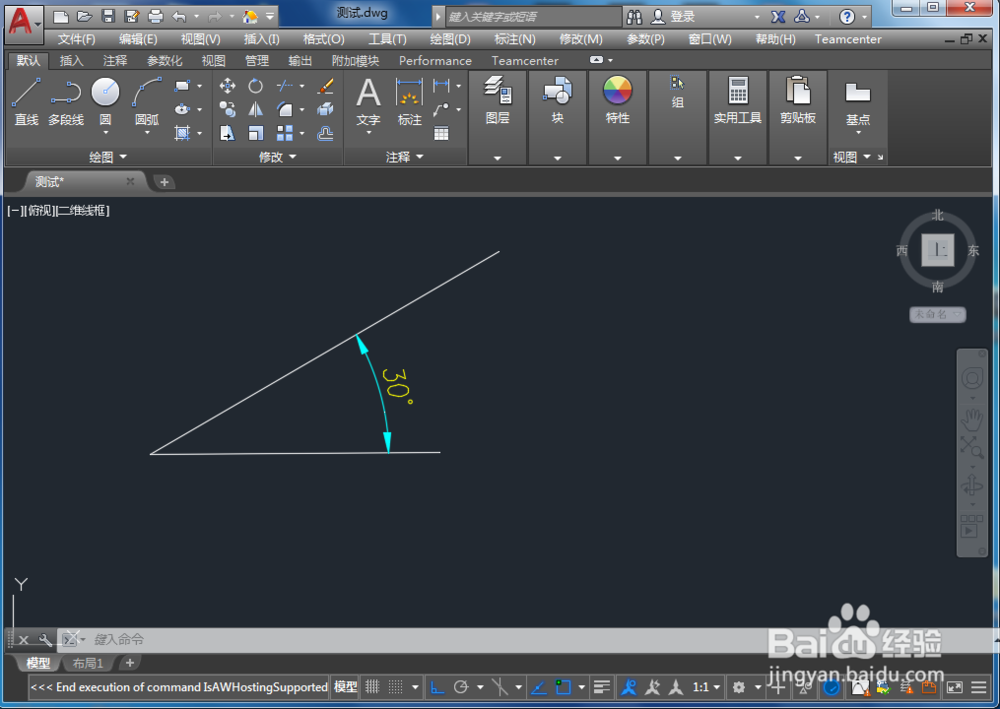

3、点击完成，直接生成倒圆角。比起先画园再修建，是不是快捷很多

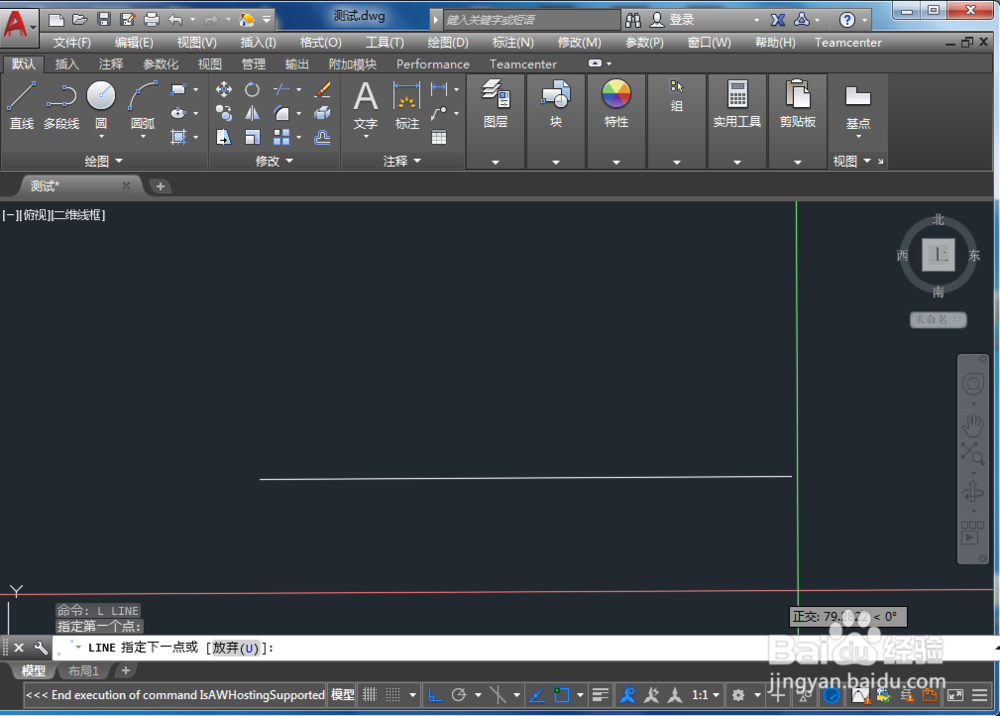

1、操作二：画一段有倾斜角度的直线，我们先新建一个CAD文档，然后输入“L”—空格键，鼠标左键先确定一点

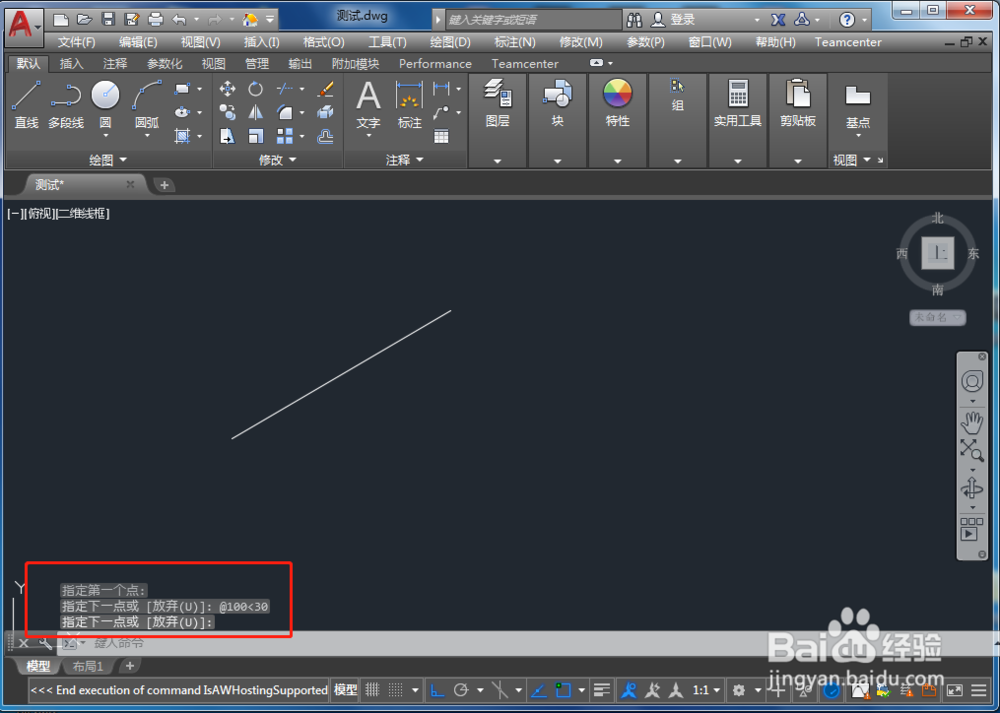

2、比如要画的直线长度为100mm，倾斜角度30°，我们直接可输入“@100<30”然后空格键

3、完成后如图所示，是不是比起之前我们用旋转命令快捷许多

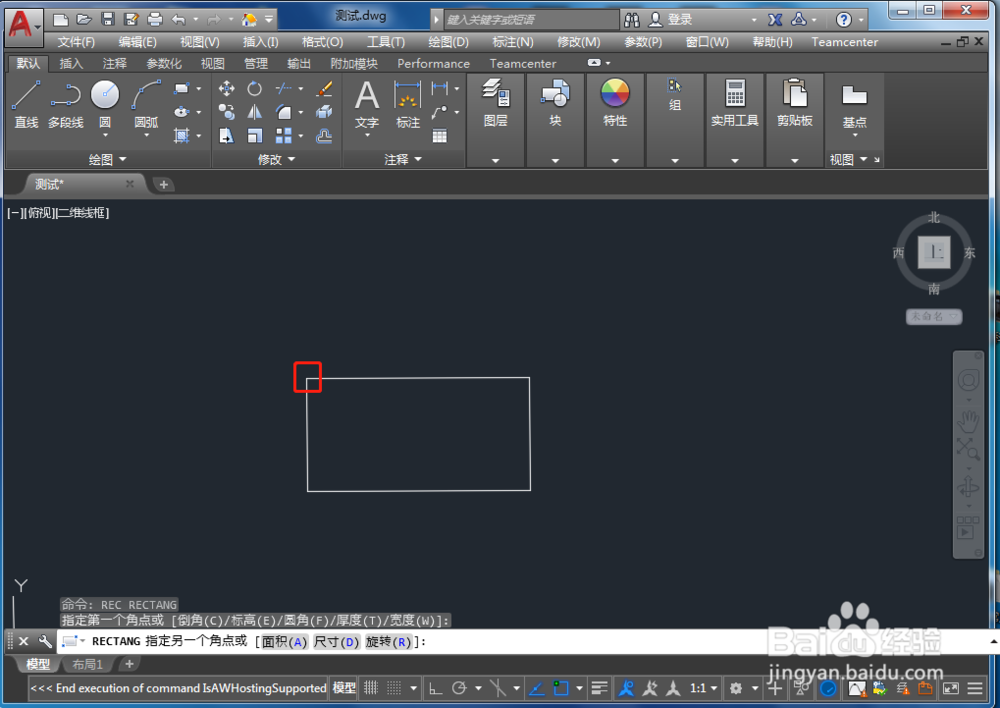

1、操作三：矩形的画法，输入“REC”矩形命令-空格键，鼠标左键先确定一点

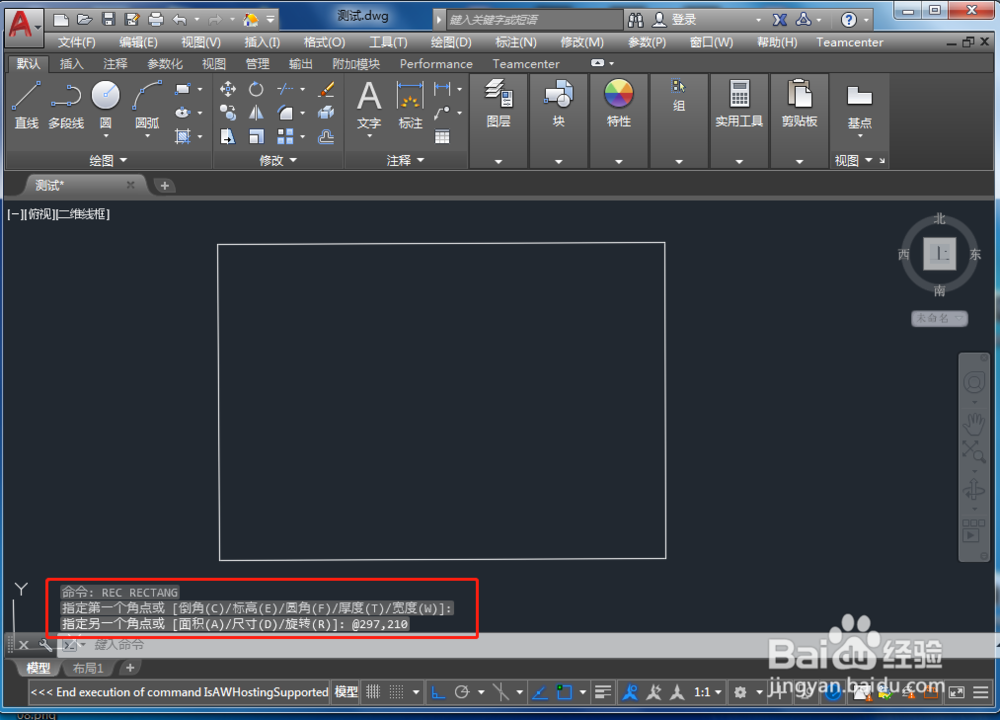

2、比如我们要画一个297x210的标准图框矩形，可以直接输“@297,210”，然后空格键确认，鼠标点击即可
