Creo 7.0创建同轴孔方法

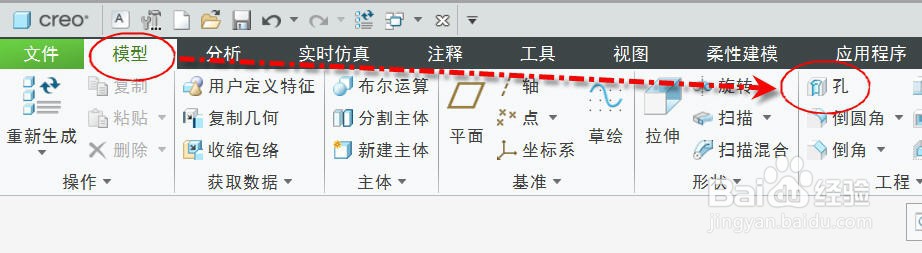

1、首先通过【模型】选项卡点击【孔】按钮激活孔特征功能。

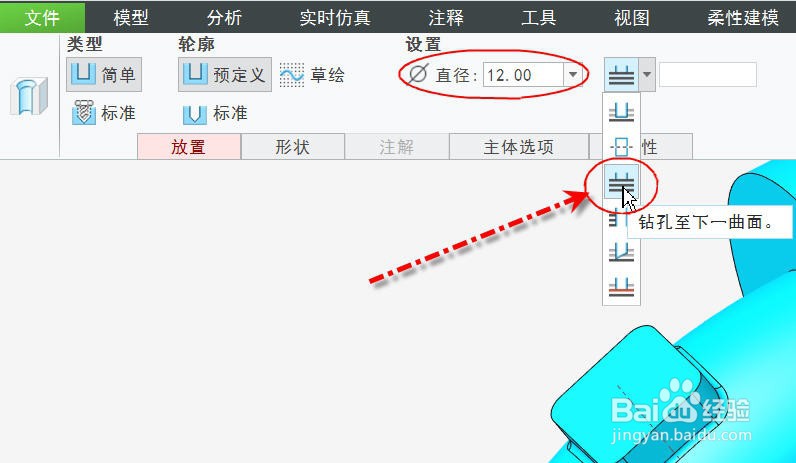

2、进入孔特征操控面板后，在面板的【设置】下把直径设为12，同时把孔的深度方式从下拉列表中选择【到下一个】。

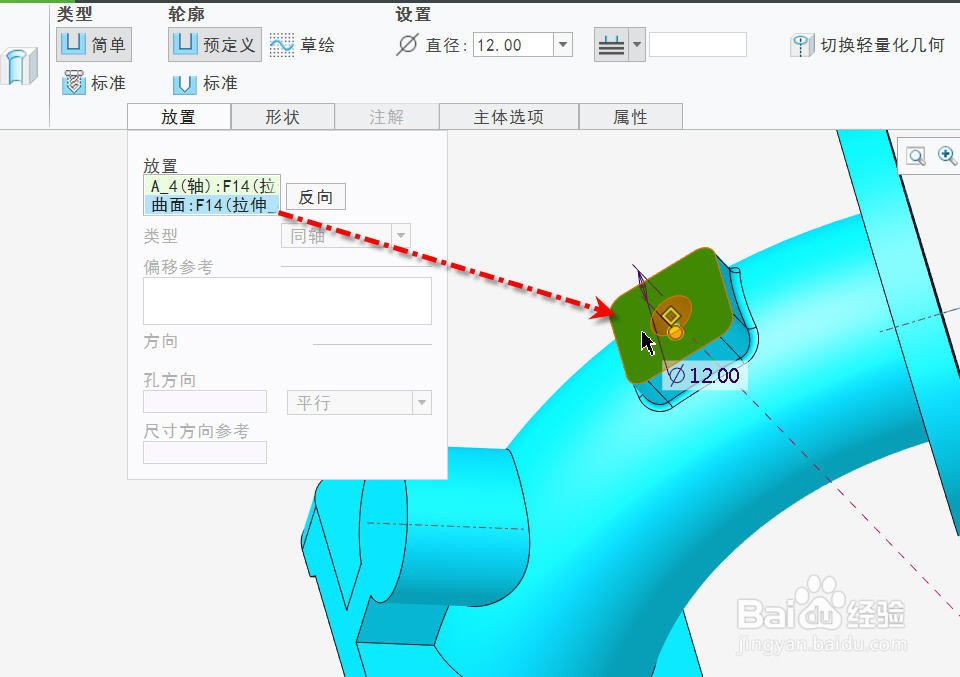

3、在操控面板下方点击并展开【放置】选项页，点击【放置】列表并选择如图所示凸台中间的中心轴。

4、按住【CTRL】键再选择凸台上端面作为孔特征的放置平面。

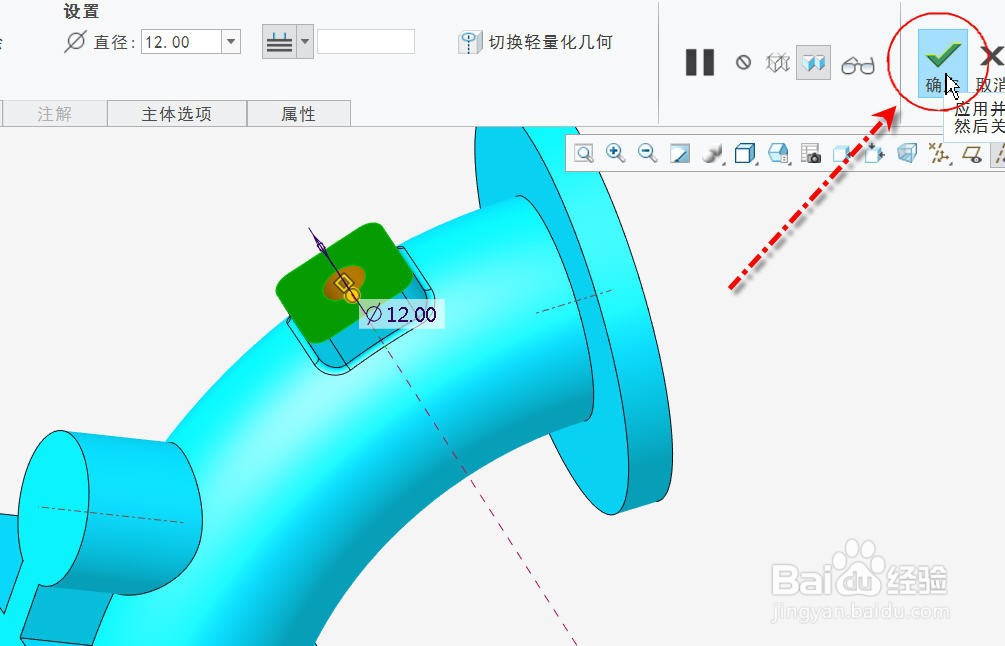

5、点击操控面板的确认按钮，完成孔特征的创建。

1、同上方法进入空特征操控面板，点击【草绘】检查按钮激活草绘模式，然后点击【草绘器】按钮进入孔截面草绘。

2、在草绘环境中，草绘如下图的孔特征截面，注意要放下代表旋转轴的几何中心线，孔截面要封闭。完成草绘退出

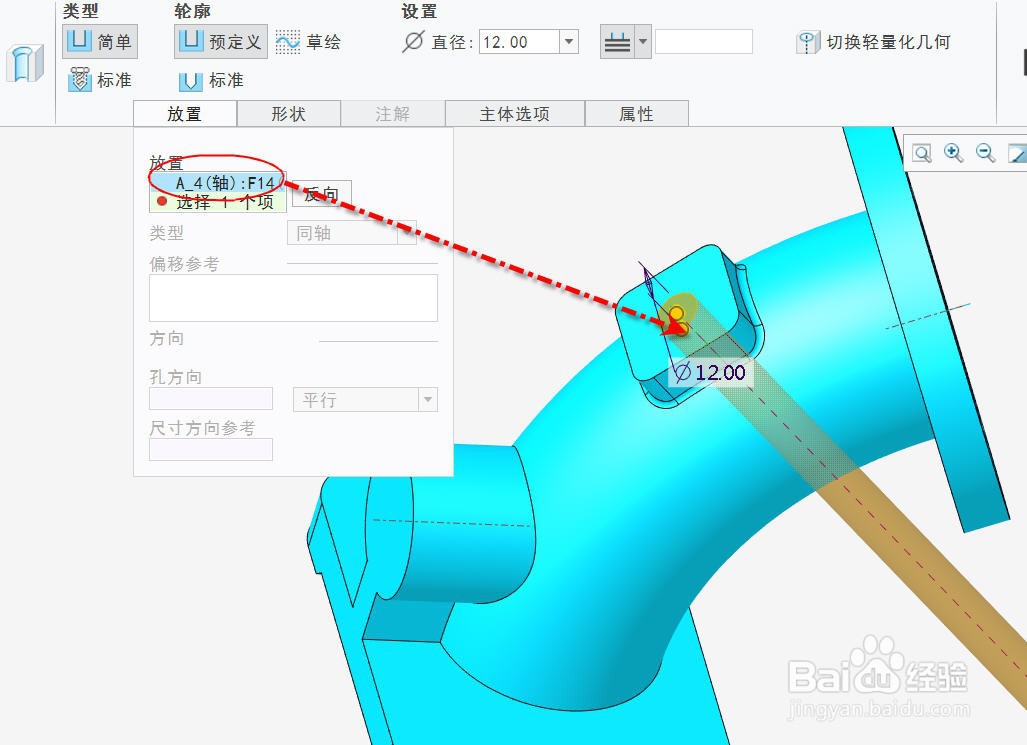

3、回到孔特征操控面板后，点击并展开【放置】选项页，激活【放置】列表选择如图所示下方圆凸台中心轴，然后按住【CTRL】键选择下方圆凸台的端平面。点击【确认】按钮后，便可完成沉头孔特征的

4、最后完成的两个孔特征如图所示。
